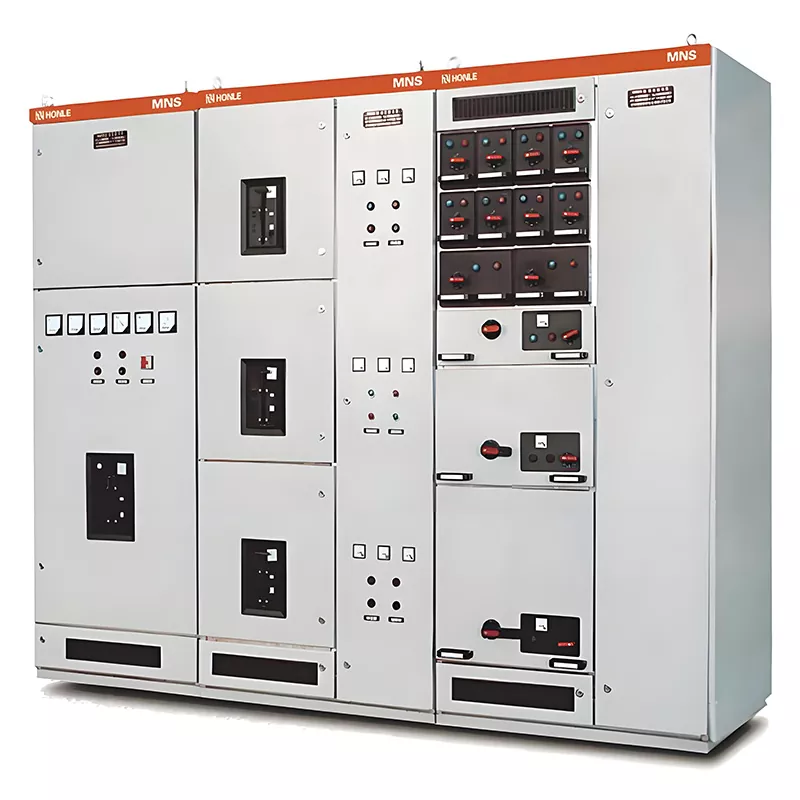

MNS 저전압 배전반

안정적인 전력분배는 공장과 건물의 원활한 운영을 위한 기반입니다. 저전압 인출형 개폐 장치는 전체 전력 네트워크의 안전성, 운영 효율성 및 지능 수준을 직접적으로 결정합니다. HUAJIDIAN은 GCK ​​및 MNS 시리즈와 함께 MNS 저전압 스위치기어를 개발하여 수년간의 업계 경험과 글로벌 고객 피드백을 기반으로 설계를 최적화했습니다.

이 장비는 50/60Hz 3상 교류 전원 시스템(정격 전압 380V/400V/690V)과 호환되며 전력 송배전, 모터 제어, 무효 전력 보상에 사용됩니다. 기존의 고정 캐비닛과 달리 인출형 서랍 구조는 기능 장치를 주 회로로부터 물리적으로 분리합니다. 전체 캐비닛의 전원을 끄지 않고도 결함이 있는 장치를 개별적으로 회수하여 유지 관리할 수 있으므로 생산 라인 가동 중단 시간의 위험이 크게 줄어듭니다.

주요 제품 장점

1. 표준화된 모듈형 캐비닛 레이아웃

MNS 저전압 스위치기어는 통합 모듈식 어셈블리를 활용합니다. 메인 및 브랜치 버스바는 별도의 구역에 배치되어 수평 및 수직 배선을 모두 지원합니다. 서랍 회로와 기능 모듈은 맞춤형 캐비닛 재설계 없이도 현장 부하 요구 사항에 따라 유연하게 추가하거나 제거할 수 있습니다. 이는 생산 및 납품 시간을 크게 단축시켜 단계적인 공장 확장 및 건물 개조 프로젝트에 이상적입니다.

2. 높은 IP41 보호 + 절연되고 안전한 인출형 구조

캐비닛은 IP41 보호 등급을 갖추고 있어 1mm보다 큰 고체 이물질을 차단하고 먼지 유입과 충전 부품과의 우발적인 접촉을 방지합니다. 독립 서랍은 장치와 주 회로 간의 물리적 절연을 보장합니다. 유지보수에는 결함이 있는 서랍만 빼내는 작업이 포함되므로 광범위한 정전을 방지하고 작동 안전성을 향상할 수 있습니다.

3. 탁월한 단락 저항 성능

메인 버스바의 최대 정격 작동 전류는 6300A, 단시간 내 전류는 100kA/1s, 피크 내 전류는 220kA/0.1s입니다. 분기 버스바는 표준 버전과 강화 버전으로 제공됩니다. 표준 유형은 105kA/0.1s의 피크 전류를 견디는 반면 강화 유형은 176kA/0.1s에 도달합니다. 단락 오류가 발생하는 경우 캐비닛 구조와 버스바는 변형을 방지하고 아크 누출을 방지하여 그리드 안정성을 보장합니다.

4. 스마트 모니터링 확장을 위한 예약된 인터페이스

모든 MNS 저전압 개폐 장치에는 컴퓨터 통신 인터페이스가 표준으로 제공되므로 공장 자동화 플랫폼, 지능형 건물 배전 시스템 및 발전소 중앙 제어 시스템과의 통합이 가능합니다. 석유화학 플랜트 및 화력 발전소와 같은 고도로 자동화된 환경에서 이 장치는 원격 데이터 수집, 운영 모니터링 및 결함 조기 경고를 촉진하여 무인 지능형 배전 네트워크 구축을 지원합니다.

기본 기술 매개변수

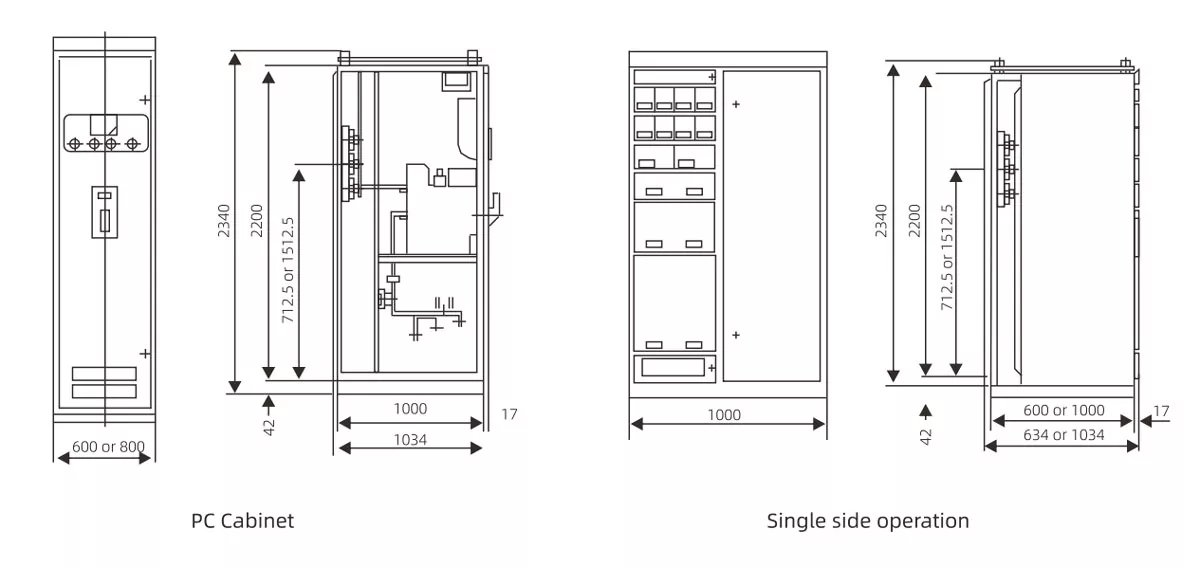

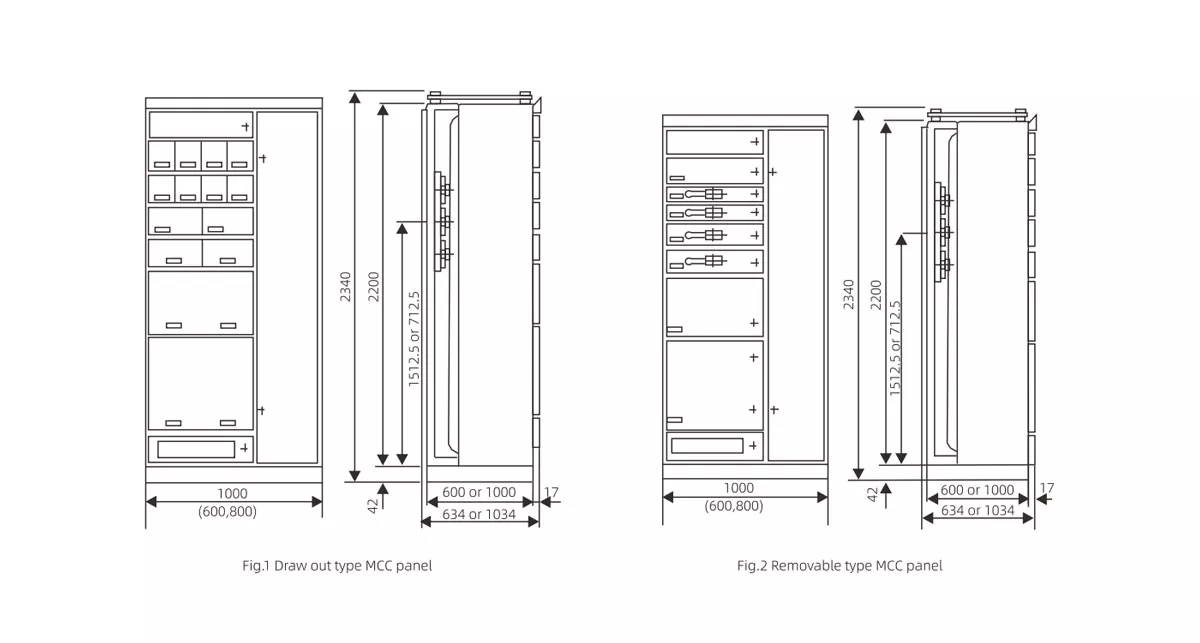

내부 구조

적용 가능한 환경 조건

1. 주변 온도: -5°C ~ +40°C; 24시간 평균 온도가 35°C를 초과하지 않는 경우

2. 설치 고도: 2000m 이하; 실내 사용 전용

3. 습도: 40°C에서 상대 습도 ≤50%; 20°C에서 최대 90% 습도; 온도 변화에 대비한 결로 방지 기능 탑재

4. 설치 수직도: 캐비닛 기울기가 5°를 초과하지 않음

5. 작동 장소: 가연성/폭발성 매체, 심한 진동, 부식성 화학 가스가 있는 장소에 설치를 금지합니다.

다중 산업 응용 프로그램 및 실제 프로젝트 사례

사례 1: 중국 동부의 대규모 석유화학 기지 배전 프로젝트

연간 생산량 120만 톤의 화학 처리 시설은 HUAJIDIAN MNS 저전압 개폐 장치 28대를 활용합니다. 작업장의 모터 제어 센터 역할을 하는 이 시스템은 반응 용기 및 이송 펌프에 지속적인 전원 공급을 보장합니다. IP41 등급 캐비닛은 화학적 먼지를 효과적으로 격리하고, 강화된 버스바는 모터 시동으로 인한 서지 전류를 견디며, 통신 인터페이스는 공장의 DCS 제어 시스템과 통합됩니다. 시스템은 단락 사고 없이 3년 동안 안정적으로 작동했습니다.

사례 연구 2: 300MW 화력 발전소의 보조 전력 시스템

GCS 개폐장치 35대를 갖춰 급수, 탈황, 먼지제거 등 부대시스템에 전력을 분배합니다. 6300A 메인 버스바는 최대 부하 작동을 지원하는 동시에 높은 단락 내성 기능으로 장치 시작 및 종료 중 그리드 변동을 완화합니다. 지능형 인터페이스는 공장의 중앙 제어 플랫폼에 직접 연결되어 실시간 오류 경보를 가능하게 합니다.

HUAJIDIAN: 기업의 강점과 품질 보증

1998년 저장성 원저우에서 설립된 이 브랜드는 저전압 스위치기어, 링 메인 유닛(RMU), 변압기, 전압 안정기, 회로 차단기를 포함한 광범위한 송전 및 배전 제품을 제공합니다.

국내외 EPC 프로젝트의 장기 공급업체로서 ISO9001 품질경영시스템 인증과 CE 안전인증을 보유하고 있습니다. 우리는 원자재, 반제품, 완제품에 걸쳐 완벽한 품질 검사 프로세스를 갖춘 표준화된 자체 공장을 운영하고 있습니다. 모든 스위치기어 장치는 공장에서 출고되기 전에 포괄적인 전기 성능 테스트를 거칩니다.

당사의 전문 기술팀은 배전 계획 설계, 현장 설치 안내, 평생 기술 지원을 포함한 원스톱 서비스를 제공합니다. 품질을 최우선으로 생각하는 당사의 제품은 전 세계 시장으로 수출됩니다.

FAQ

Q1: HUAJIDIAN MNS 저전압 개폐 장치를 나중에 확장할 수 있습니까? 그리고 장치당 최대 회로 수는 얼마입니까?

A1: 스위치기어는 완전한 모듈형 설계를 갖추고 있어 현장 설치 후에도 기능성 서랍 장치를 유연하게 추가하거나 제거할 수 있습니다. 캐비닛 프레임을 교체할 필요가 없습니다. 추가 서랍 모듈을 설치하는 것만으로도 충분합니다. 메인 및 브랜치 버스바에는 예약된 확장 인터페이스가 장착되어 있어 시스템 업그레이드 시간과 비용이 크게 절감됩니다.

Q2: GCS 시스템용 표준 분기 버스바와 강화 분기 버스바 중에서 어떻게 선택해야 합니까?

A2: 표준 분기 버스바는 105kA/0.1s의 피크 내력 등급을 제공하여 사무실 건물 및 섬유 공장과 같은 경부하 응용 분야에 적합합니다. 강화 버전은 176kA/0.1s를 견디므로 석유화학 공장, 야금 시설, 대규모 발전소 등 충격이 큰 단락 환경에 이상적입니다. 당사의 기술팀은 귀하 사이트의 단락 전류 매개변수를 기반으로 적절한 버스바 사양을 무료로 추천해 드릴 수 있습니다.

Q3: MNS 저전압 개폐 장치는 맞춤형 지능형 모니터링 기능을 지원하며 어떤 통신 프로토콜이 호환됩니까?

A3: 모든 캐비닛에는 예약된 독립적 통신 인터페이스가 있으며 맞춤형 스마트 모니터링 모듈 설치를 지원합니다. 전력 산업의 주류 통신 프로토콜과 호환되므로 전압, 전류, 캐비닛 온도, 오류 신호 등의 원격 데이터 전송은 물론 원격 제어 및 이상 경고도 가능합니다. 요청 시 보조 배선 및 모니터링 시스템과의 통합을 위한 솔루션도 제공될 수 있습니다.

1차 회로 기술 매개변수(Dw45에 따름)

메모:

1. 수직 부스바의 전류는 최대 2000A@+35℃입니다. (쿨러 사용 시 +40℃)

2. 필요한 경우 특수 설계를 위해 lP54의 보호 등급이 고려됩니다.
