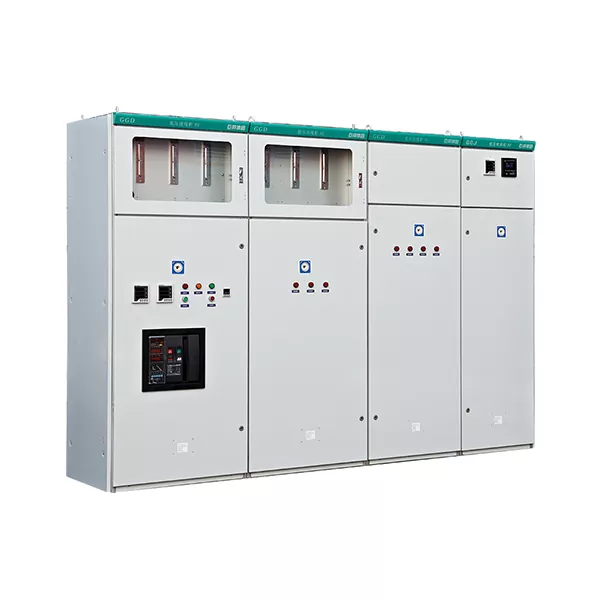

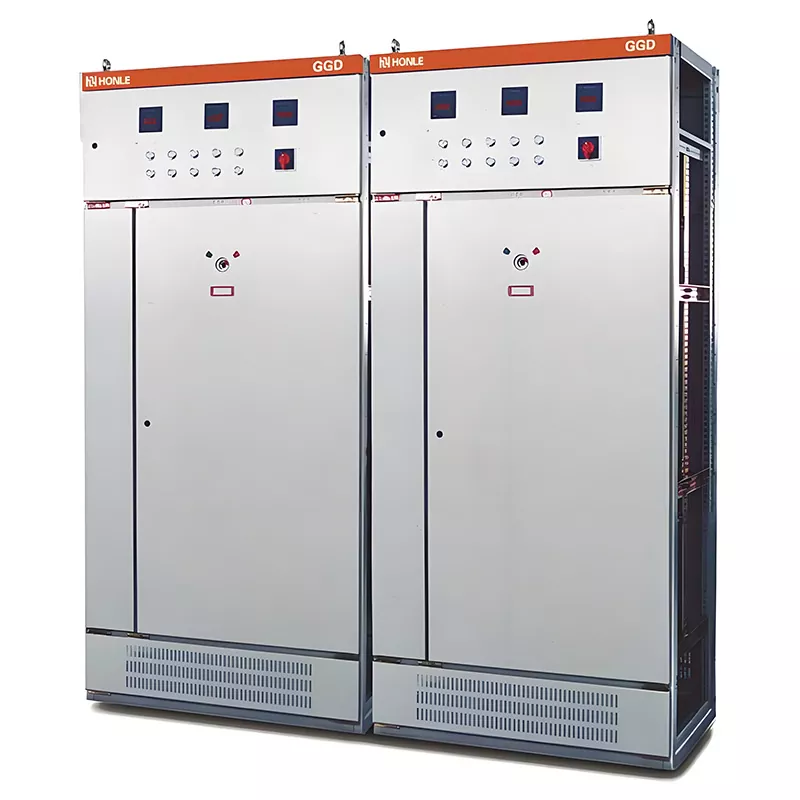

GGD 저전압 배전반

HUAJIDIAN GGD 저전압 개폐 장치는 수십 년의 제조 경험, 표준화된 생산 라인 및 엄격한 품질 관리를 통합합니다. 안전성, 내구성, 스마트 업그레이드 필요성의 균형을 유지하여 산업, 상업, 주거 및 전력 인프라 부문 전반에 걸쳐 배전 요구 사항을 충족합니다. 수많은 실제 프로젝트에서 안정성이 입증되고 완전히 인증된 이 장비는 국내 및 해외 고객에게 저전압 배전을 위한 비용 효율적이고 오래 지속되는 솔루션을 제공합니다.

우리는 판금 작업장, 조립 라인, 전원 공급 노화 테스트를 포함한 전체 프로세스 품질 관리를 갖춘 자체 종합 제조 시설을 운영하고 있습니다. 제품에는 완전한 3C 인증, 공장 적합성 인증서 및 시스템 회로도가 함께 제공됩니다. 신뢰할 수 있는 글로벌 공급업체로서 당사는 현장 조사, 솔루션 최적화, 설치 지침을 포함한 엔드투엔드 서비스와 함께 비표준 치수, 부식 방지/방폭 설계, 스마트 배전 업그레이드 등의 맞춤 옵션을 제공합니다. 수많은 성공적인 프로젝트 구현을 통해 단락 내성 기능, 다양한 보호 등급 및 구획화된 절연을 포함한 장비의 신뢰성이 검증되었습니다.

제품개요

GGD 시리즈는 HUAJIDIAN이 독자적으로 개발한 실내 고정형 저전압 배전 캐비닛으로 구성되며 국가 표준 GB7251 및 국제 표준 IEC60439를 준수하도록 설계되었습니다.

1 적용 가능한 전력망: 50Hz 산업용 주파수, 400V 정격 전압 분배 시스템.

2 전류 범위: 630A~3150A; 최대 3150A의 메인 버스바 용량(요청 시 조정 가능).

3가지 핵심 기능: 전력 분배, 과부하 및 단락 보호, 모터 시작/정지 제어.

4 유연한 구성: 들어오는 피더 캐비닛, 나가는 피더 캐비닛 및 무효 전력 보상 캐비닛과 결합하여 통합 저전압 배전 시스템을 형성할 수 있습니다.

5가지 적용 시나리오: 발전소, 변전소, 산업 및 광산 현장, 식품 가공 시설, 상업 단지, 고층 주거용 건물.

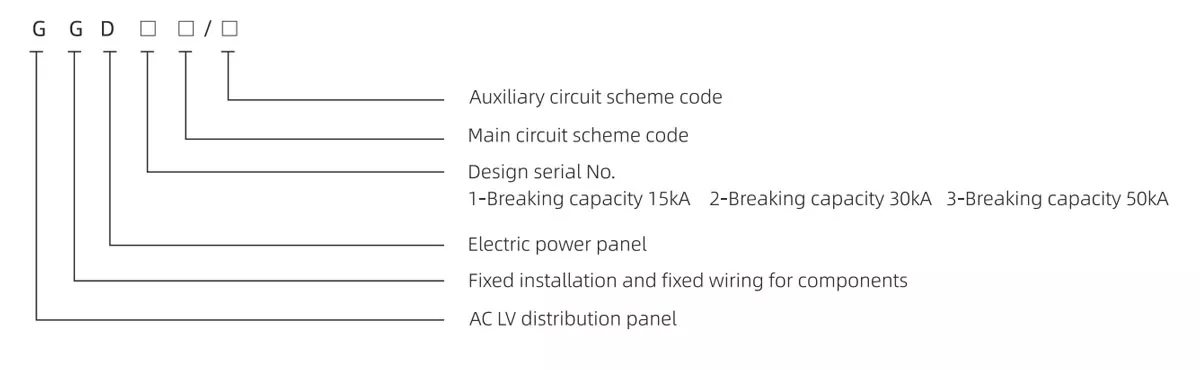

모델

HUAJIDIAN 제조 역량

1. 전용 판금 작업장: 캐비닛 절단, 굽힘 및 성형 공정을 처리합니다.

2. 전문 부품 조립 라인: 표준화된 조립 절차로 인적 오류를 최소화합니다.

3. 포괄적인 입고 자재 검사: 진입 시 구리 부스바, 회로 차단기, 강판 및 절연 부품을 엄격하게 검사합니다.

4. 완제품 번인 테스트: 각 캐비닛은 잠재 결함을 제거하기 위해 공장을 떠나기 전에 부하 기반 번인 테스트를 거칩니다.

5. 완전한 배송 문서: 각 장치에는 공장 적합성 인증서, 전체 3C 인증, 맞춤형 기본 및 보조 시스템 회로도가 함께 제공됩니다.

표준 제품 외에도 비표준 치수, 부식 방지 또는 방폭 보호를 위한 업그레이드, 원격 통신 모듈 및 에너지 소비 모니터링 시스템 설치 등 원스톱 맞춤 서비스를 제공합니다. 또한 설치를 위한 현장 조사, 회로도 최적화 및 현장 기술 지침도 제공합니다.

주요 기술 사양

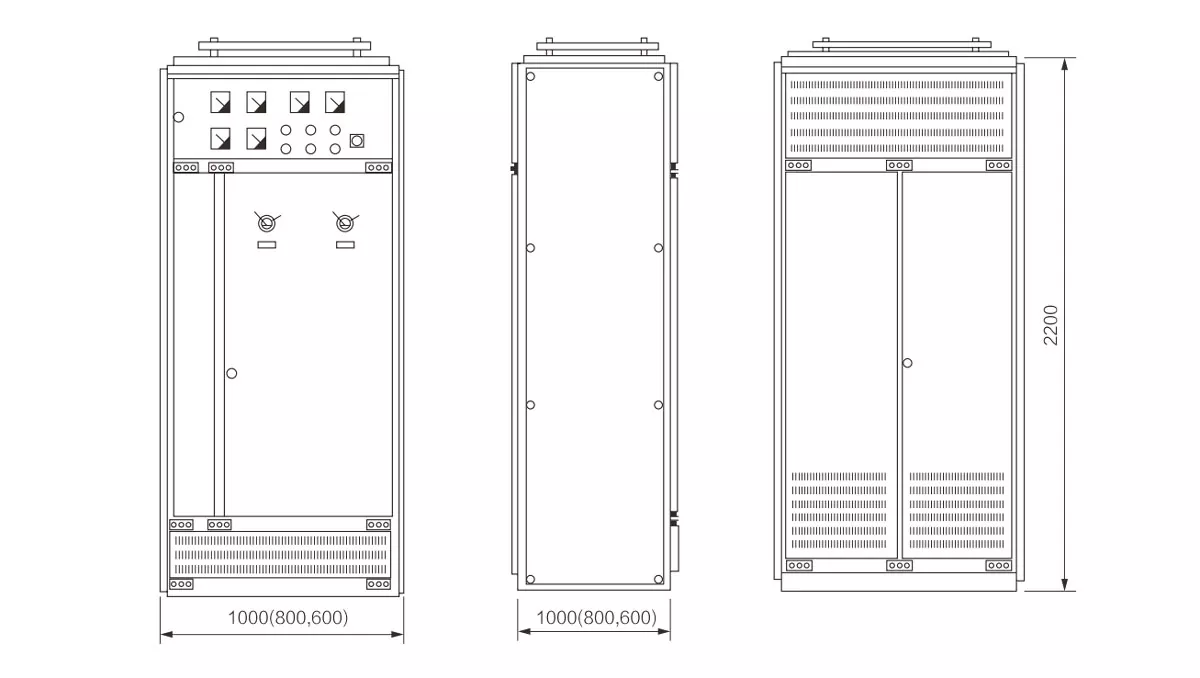

모듈형 캐비닛 구조 설계

1. 캐비닛 프레임 및 패널

구조적 프로파일은 미리 뚫린 20mm 표준 모듈식 장착 구멍을 특징으로 하며 광범위한 용접 대신 볼트 조립을 활용합니다. 이는 단락 이벤트 중에 생성되는 전자기력을 견딜 수 있는 높은 기계적 강도를 보장합니다. 캐비닛 도어와 측면 패널은 고품질 1.5~2.0mm 냉간 압연 강철로 제작되었으며 이중층 공정(인산염 처리/녹 제거 후 에폭시 정전기 분말 코팅)으로 처리되어 산 및 알칼리 저항성과 벗겨짐이나 부식에 대한 장기적인 내구성을 보장합니다.

2. 상단 버스바 구획

상단에 있는 독립형 밀봉형 버스바 챔버에는 난연성 PPO 버스바 클램프(120°C 내열 등급)로 고정된 T2 구리 메인 버스바가 있습니다. 이 격리된 구획에는 잠재적인 부스바 결함이 포함되어 있어 아래 섹션에 있는 구성 요소의 손상을 방지합니다.

3. 전면 기능 유닛 구획

전면 작업 영역은 계기 보기 섹션과 스위치 작동 섹션으로 구분됩니다. 투명한 창을 통해 문을 열지 않고도 계측기를 판독하고 스위칭 상태를 확인할 수 있습니다. 회로 차단기, 접촉기, 계측기 및 표시등을 통합하여 다중 회로 전력 분배를 용이하게 합니다.

4. 하단 케이블 칸

하단의 독립된 배선실에는 미리 절단된 케이블 입출구 포트와 환기 루버가 있습니다. 전원 및 제어 배선은 유지 관리 중 간섭을 방지하기 위해 별도로 배선되었으며, 베이스의 촘촘한 환기 구멍은 내부 작동 온도를 지속적으로 낮춥니다.

핵심 제품 장점

1. 우수한 단락 안전 성능

GGD 저전압 개폐 장치는 최대 50kA의 단시간 내전류를 지원합니다. 버스바 및 구성 요소 선택은 단락 온도 상승에 대한 시뮬레이션 테스트를 거쳤습니다. 갑작스러운 단락이 발생하는 경우 캐비닛 구조가 변형되지 않고 구리 버스바가 녹지 않아 배전 시스템의 화재 위험이 크게 줄어듭니다. 이로 인해 제련공장, 중공업 현장 등 고출력 충격부하가 발생하는 설비에 적합합니다.

2. 구획화된 절연 및 포괄적인 감전 보호

표준 IP30 보호 기능은 2.5mm보다 큰 고체 이물질의 침입과 실수로 충전부에 손가락이 닿는 것을 방지합니다. 버스바, 기능 장치 및 케이블 구획은 완전히 격리되어 있어 한 구역의 결함이 다른 구역으로 전파되지 않습니다. 옵션인 도어 인터록 전원 차단 기능은 유지 관리 중 감전 위험을 제거합니다.

3. 저비용 확장 및 수정을 위한 전면 액세스 설계

완전한 전면 액세스 레이아웃을 특징으로 하는 모든 구성 요소는 전면에 설치됩니다. 부품을 교체하거나 케이블을 라우팅할 때 후면 패널을 제거할 필요가 없습니다. 표준화된 모듈식 장착 구멍을 통해 프레임 수정 없이 향후 용량 확장이 가능하므로 가동 중지 시간 및 개조와 관련된 비용이 절감됩니다.

4. 가혹한 작동 조건에 적합한 넓은 온도 범위

표준 GGD 저전압 스위치기어는 -5°C ~ +40°C 범위의 기존 환경에 적합합니다. 업그레이드된 IP54 등급 인클로저는 화학 공장, 지하 주차장 등 습도가 높거나 먼지가 많거나 부식되기 쉬운 환경을 위해 설계되어 온도 변화가 심한 지역에서도 안정적인 작동을 보장합니다.

응용 시나리오

1. 산업 부문: 야금 및 광업, 기계 제조 공장, 화학 산업 단지, 식품 가공 작업장; 공작 기계, 공기 압축기 및 팬 모터의 전력 분배 및 제어.

2. 상업 및 주거용 건물: 고층 주거단지, 상업단지, 사무실 건물 지하 유통실; 조명, 중앙 에어컨 및 소방 펌프의 전원 공급 및 제어.

3. 전력 인프라: 중소 규모 발전소 및 지역 변전소; 보조 플랜트 장비를 위한 저전압 완전 배전 시스템.

실제 프로젝트 사례

1. 간쑤 제련소를 위한 50kA 고차단 용량 GGD 프로젝트

중국 북서부에 있는 한 비철 금속 제련소는 높은 부하 전류 서지와 엄격한 단락 보호 요구 사항에 직면한 작업장의 주 배전 캐비닛 역할을 하기 위해 HUAJIDIAN 1200A 고차단 용량 GGD 스위치기어 48개를 구입했습니다. 장비는 인클로저 변형이나 모선 과열 오류 없이 3년 동안 지속적으로 작동되었습니다. 우리 팀은 현장 조사, 솔루션 최적화, 현장 설치 안내를 포함한 전체 프로세스를 처리했습니다.

2. 연안화학단지 IP54 부식방지 GGD 프로젝트

해안 화학 단지에 있는 지하 펌프장에서는 높은 습도와 부식성 가스를 견딜 수 있는 맞춤형 IP54 부식 방지 스위치기어 26개를 구입했습니다. 우리는 코팅 공정을 업그레이드하고 밀봉된 케이블 글랜드를 설치했습니다. 녹발생이나 절연열화 문제 없이 24개월간 안정적으로 장비를 운영하고 있습니다.

FAQ

Q1: HUAJIDIAN GGD 저전압 개폐 장치는 어떤 맞춤 서비스를 지원합니까?

A1: 세 가지 핵심 사용자 정의 영역: ① 차원적 사용자 정의: 배전실의 특정 공간에 맞게 캐비닛 크기(길이, 너비, 높이)를 조정합니다. ② 보호 업그레이드: IP40/IP54 등급, 부식 방지 코팅 및 방폭 구조 강화로 화학 공장 및 광산 작업에 적합합니다. ③ 스마트 업그레이드 : 원격통신 기능, 에너지 소비 모니터링, 자동 무효전력 보상 장치 등을 사전 설치합니다. 무료 서비스에는 현장 조사, 도면 최적화, 현장 설치 안내가 포함됩니다.

Q2: 각 HUAJIDIAN GGD 장치 배송에는 어떤 자격 문서가 포함되어 있습니까?

A2: 공장 적합성 인증서, 전체 3C 필수 인증 보고서, 전기 시스템 회로도, 부스바 레이아웃 다이어그램 및 구성 요소 사양의 세부 목록 등 완전한 공식 문서 세트가 배송 시 제공됩니다. 모든 문서는 국내 전력망의 수용 표준과 해외 프로젝트 입찰 요구 사항을 충족합니다.

Q3: 표준 IP30 캐비닛과 옵션 IP54 캐비닛 간의 환경적 차이점은 무엇입니까?

A3: 표준 IP30 모델은 발전소, 사무실 건물 및 일반 기계 공장의 깨끗하고 건조한 배전실에 적합하며 주로 대형 고체 물체로부터 보호합니다. IP54 모델은 물 튀김과 미세 먼지로부터 보호 기능을 제공하므로 지하 펌프실, 해안 화학 공장, 먼지가 많은 광산 현장과 같은 습하거나 부식성 환경에 적합합니다. 이 장치는 밀봉 개스킷, 방수 케이블 콘센트 및 강화된 방청 코팅을 특징으로 합니다.
