화지뎬건식변압기는 중·고압 배전분야의 핵심제품으로 안전성, 신뢰성, 뛰어난 에너지 효율성, 운전 및 유지관리의 용이성을 강조한 제품입니다. 중국의 고품질 공급업체인 이 에폭시 수지 주조 건식 변압기(SCB 시리즈) 시리즈는 6~35kV의 전압 레벨과 30kVA~25MVA의 용량을 포괄하며 IEC 60076 국제 표준을 완벽하게 준수합니다.
다수의 인증을 받은 공장에서 생산되는 이 제품은 내화성, 낮은 작동 소음, 컴팩트한 구조 등의 장점을 자랑합니다. 고층 건물, 산업 단지, 데이터 센터 및 기타 시나리오에서 널리 사용되며 동남아시아, 중동, 아프리카 및 기타 지역에 일괄 배포되어 다양한 주요 인프라 프로젝트에 안정적인 전원 공급을 제공합니다.
화지뎬은 오일 침지형 변압기와 비교하여건식 변압기H종(180℃ 내열) 에폭시 수지를 절연재로 사용하고 인화성 액체가 함유되어 있지 않습니다. 이 제품은 난연성 및 자기소화성을 갖추고 연소 시 독성 물질을 방출하지 않으며 F1/C2/E2 화재 안전 표준을 충족하고 오일 누출 및 화재 위험을 완전히 제거하므로 인구 밀도가 높은 지역과 화재 안전 요구 사항이 엄격한 장소에 특히 적합합니다.
이 제품은 고순도 동박 권선과 저손실 실리콘 강철 코어를 사용하여 국가 1등급 에너지 효율 표준(GB 20052-2020)을 충족합니다. 기존 장비에 비해 무부하 손실은 20%, 부하 손실은 10% 감소해 고객의 장기적인 전기 비용 절감에 효과적으로 도움을 줍니다.
장비는 보호 등급 IP20/IP23의 통합 구조를 채택합니다. 전체 크기는 유침형 변압기보다 30% 작아 부하 중심 근처에 설치가 가능하고 공간이 크게 절약됩니다. 정격 작동 조건(1000kVA, 자연 공기 냉각)에서 소음 수준은 1미터 이내 50데시벨 미만이므로 상업용 또는 주거용 애플리케이션에서 소음 간섭이 발생하지 않습니다.
이 제품은 절연유 교체나 오일 레벨 점검이 필요하지 않습니다. 에폭시 수지 주조 권선은 방습, 방진 및 부식 방지 기능이 있어 습도가 85% 이하인 환경에서 유지 관리가 필요 없는 작동이 가능합니다. 전체 설계 수명은 30년이 넘으므로 다양하고 복잡한 운영 환경에 적합합니다.
| 매개변수 | 세부 |
|---|---|
| 모델 | SCB13 / SCB18 시리즈(에폭시 주조, 구리 권선) |
| 전압 레벨 | 6kV, 10kV, 20kV, 35kV |
| 용량 | 30kVA – 25MVA |
| 절연등급 | H(180°C) |
| 냉각방식 | AN(자연공기) / AF(강제공기) |
| 연결 그룹 | Dyn11(고조파 억제, 표준) |
| 소음 | ≤50dB(1000kVA, AN 냉각) |
| 인증 | IEC 60076, CE, IECEx, ISO 9001/14001 |
프로젝트 배경:500에이커 규모의 이 통합 산업 단지에는 생산 작업장과 공공 전력 분배 시스템을 위해 10kV/0.4kV 변압기가 필요했습니다. 이 프로젝트에는 장비의 내화 등급에 대한 엄격한 요구 사항이 있었습니다.
해결책:화지뎬은 IP23 보호 등급과 강제 공기 냉각 시스템을 갖춘 20개의 SCB18-2000kVA 건식 변압기를 제공했습니다. 장비는 실내 변전소에 설치되어 유침형 장비에 비해 바닥 공간이 40% 절약되었습니다.
신청 결과:장비는 18개월 동안 고장 없이 지속적이고 안정적으로 작동되었습니다. 저소음 설계는 공장의 환경 규정을 완벽하게 준수하며, 뛰어난 에너지 절약 성능으로 공원의 전기 비용을 연간 약 $120,000 절감합니다.
에이:건식 변압기는 에폭시 수지 절연체와 공냉식을 사용하므로 절연유가 필요하지 않습니다. 그 결과 내화성이 향상되고 소음이 줄어들며 일상적인 유지 관리가 더 간편해집니다. 침지형 변압기는 절연 및 열 방출을 위해 절연유를 사용하므로 조달 비용은 낮지만 화재 위험이 있고 정기적인 유지 관리가 필요합니다. 건식 변압기는 실내 위치와 인구 밀도가 높은 지역에 선호되는 선택입니다.
에이:당사 제품은 IEC 60076 형식 테스트 보고서, CE, IECEx, ATEX 등 국제 인증을 보유하고 있습니다. 또한 사우디아라비아(SABER) 및 인도네시아(SNI)와 같은 국가의 특정 시장 인증을 통해 고객이 현지 표준을 준수하도록 지원할 수 있습니다.
에이:모든 제품에는 2년 보증이 제공되며 핵심 예비 부품은 빠른 교체를 위해 즉시 재고로 제공됩니다. 다국어 서비스 팀은 원격 문제 해결 및 필요한 경우 현장 서비스를 포함하여 연중무휴 24시간 기술 지원을 제공합니다. 장비 운용 매뉴얼이 제공되며, 협력사를 대상으로 유지보수 교육을 실시할 수 있습니다.
Wenzhou Huajidian Technology Co., Ltd.는 중압 및 고전압 배전 장비 전문 수출업체입니다. Wenzhou Yueqing의 잘 발달된 전기 산업 클러스터를 활용하여 당사는 제품 선택, 기술 구성, 인증 처리, 품질 관리부터 국제 물류까지 원스톱 서비스를 제공합니다.
표준화된 생산, 엄격한 3단계 품질 관리 프로세스(IQC, IPQC, FAT) 및 완벽한 국제 인증 시스템을 기반으로 하는 당사의 건식 변압기는 전력 회사, EPC 계약자 및 산업 고객에게 신뢰할 수 있는 선택입니다.

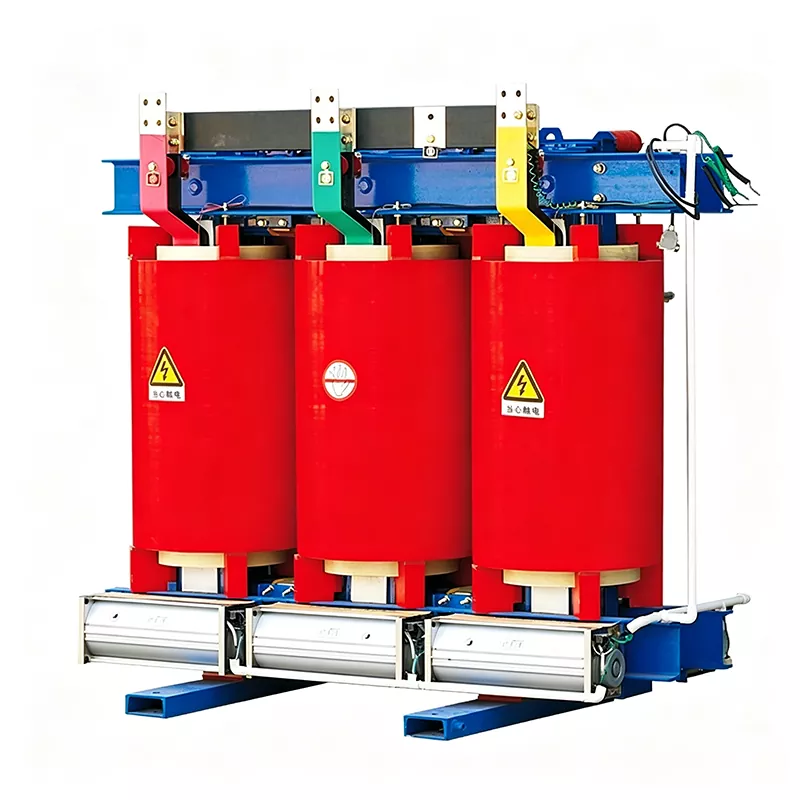

전력 시스템 500kVA, 50Hz/60Hz, 삼상
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670
전력 시스템 750kVA, 50Hz/60Hz, 삼상
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

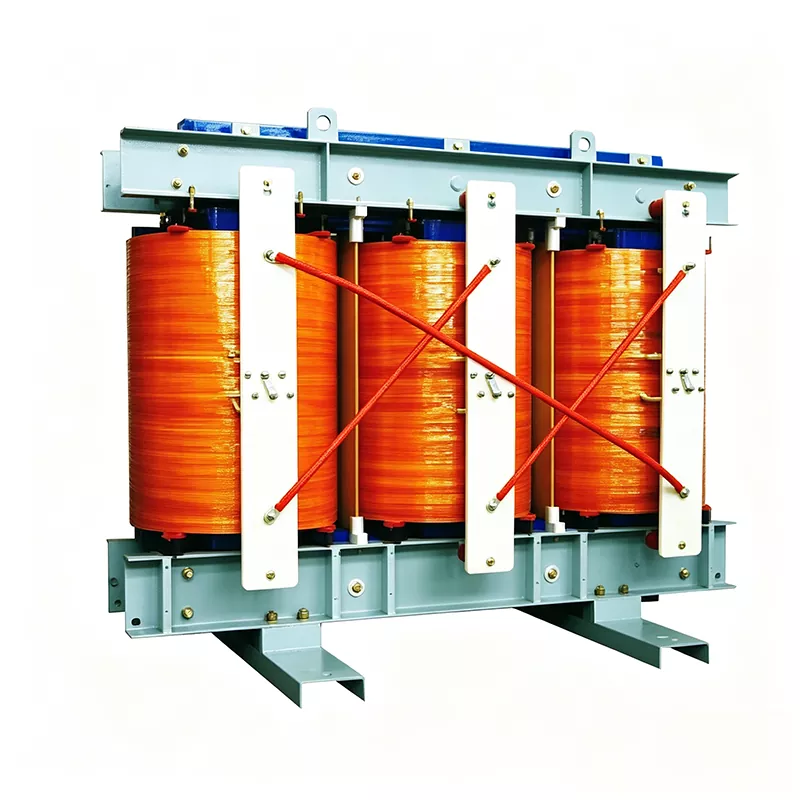

전력 시스템 630kVA, 50Hz/60Hz, 삼상
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

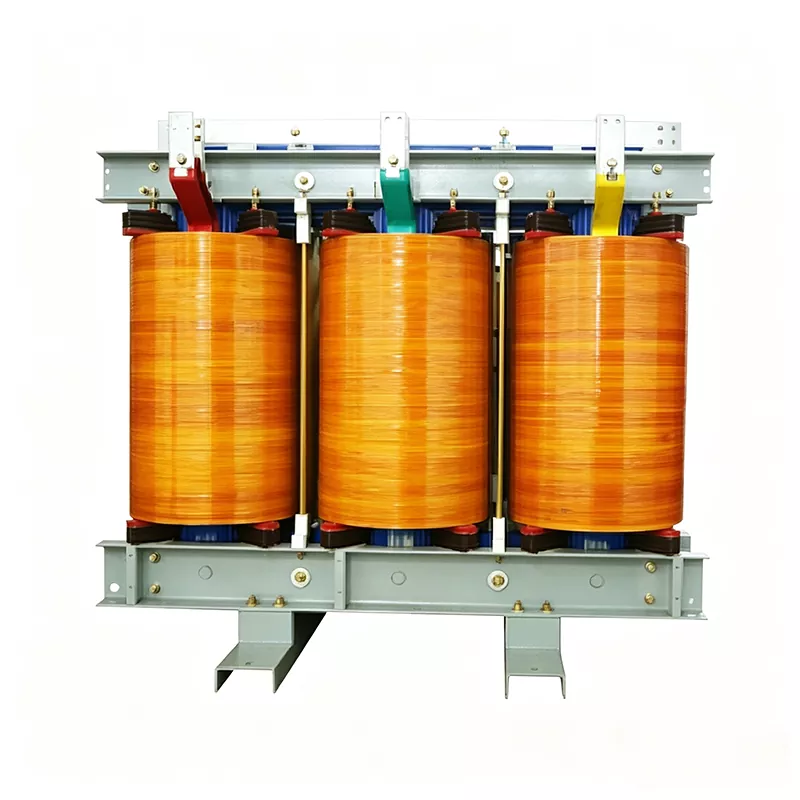

전력 시스템 1000kVA, 11kV/0.4kV, 50Hz/60Hz
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

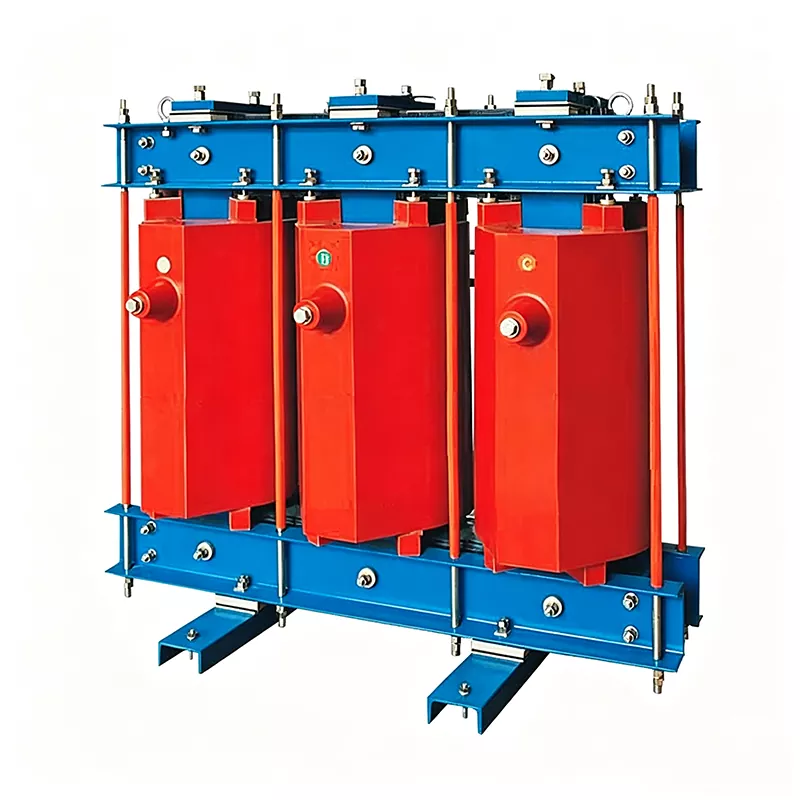

전력 시스템 63kVA, 33kV/0.433kV, 50Hz/60Hz
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

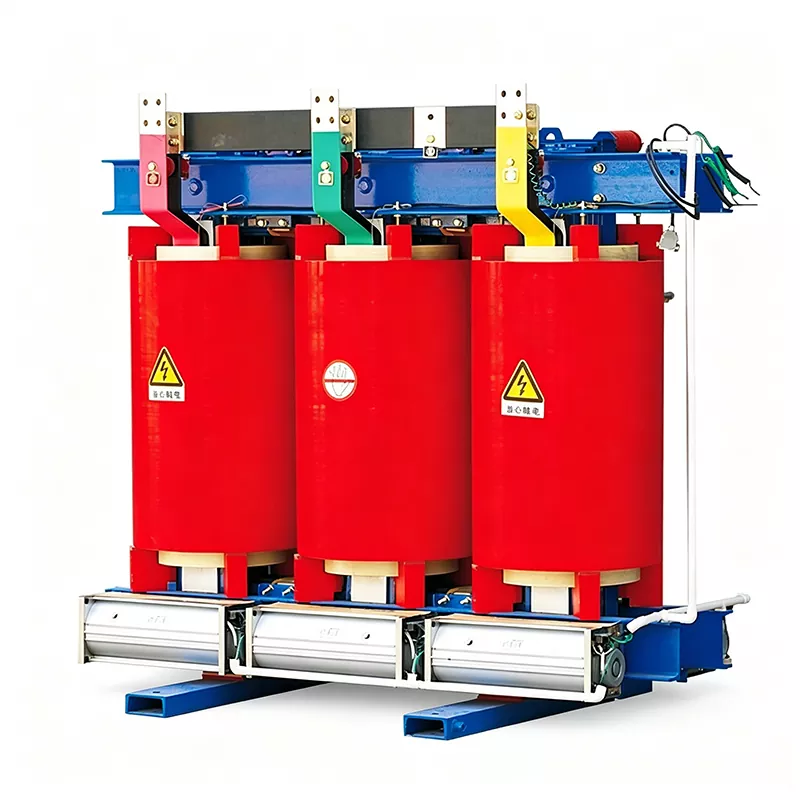

전력 시스템 250kVA, 13.8kV/0.4kV, 50Hz/60Hz
