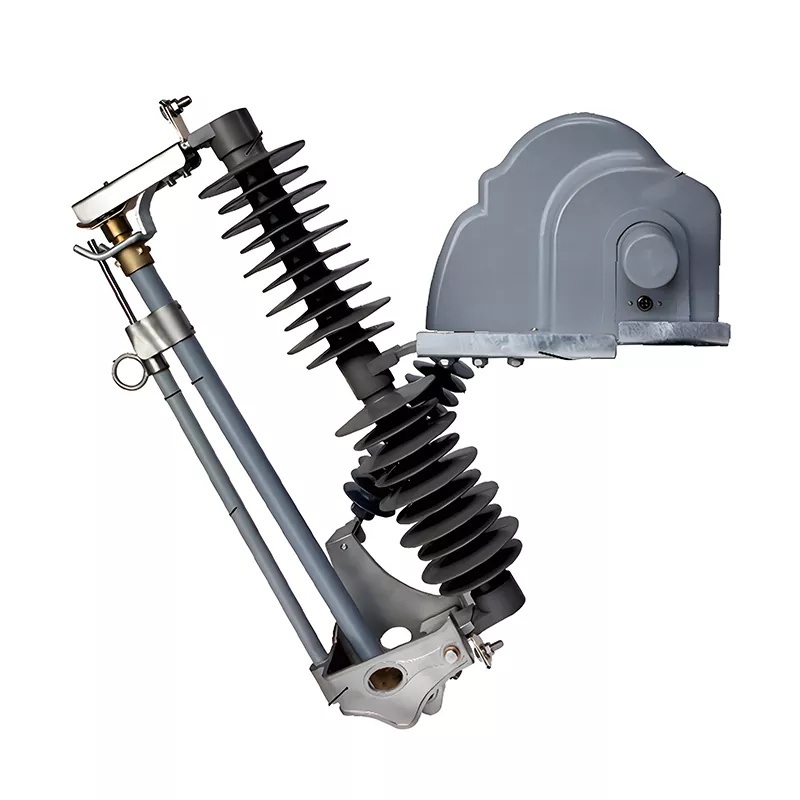

40.5kV 전동 드롭아웃 퓨즈

HUAJIDIAN 40.5kV 전동 드롭아웃 퓨즈는 실외 고전압 배전 시스템용으로 특별히 개발된 기존 실외 롤아웃 퓨즈의 지능형 업그레이드입니다. 현장에서 수동으로 작동하는 기존 제품과 달리 이 제품은 전동 액추에이터를 탑재해 전자동 개폐가 가능하다. 이 장치는 중력 낙하 원리를 사용합니다. 결함이 있는 퓨즈가 끊어진 후 퓨즈 튜브는 중력으로 인해 자동으로 떨어져서 눈에 띄게 파손된 부분이 생기므로 검사와 유지 관리가 쉽습니다.

HUAJIDIAN은 전력 장비 R&D 및 제조 분야에서 수년간의 경험을 활용하여 제품의 절연 구조, 기계적 안정성 및 환경 적응성을 최적화하여 기존 퓨즈의 높은 작동 위험, 느린 오류 응답 및 열악한 내후성과 같은 문제를 완전히 해결했습니다. 이러한 퓨즈는 현대 배전 네트워크의 지능적인 업그레이드를 위한 필수 핵심 장비입니다.

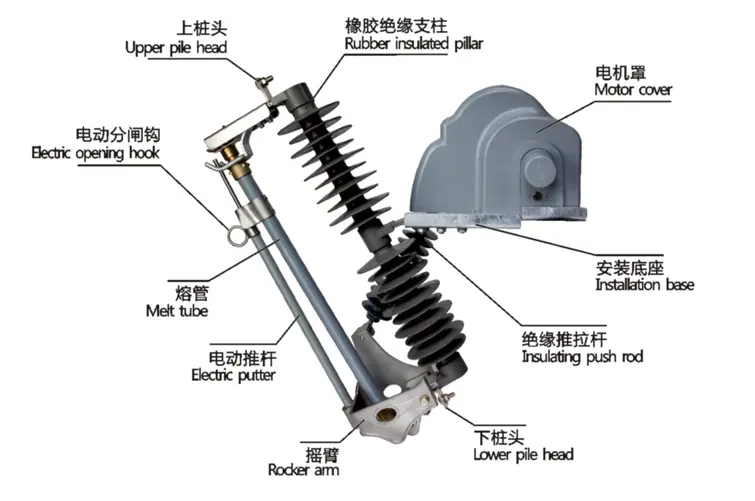

구조적 표현

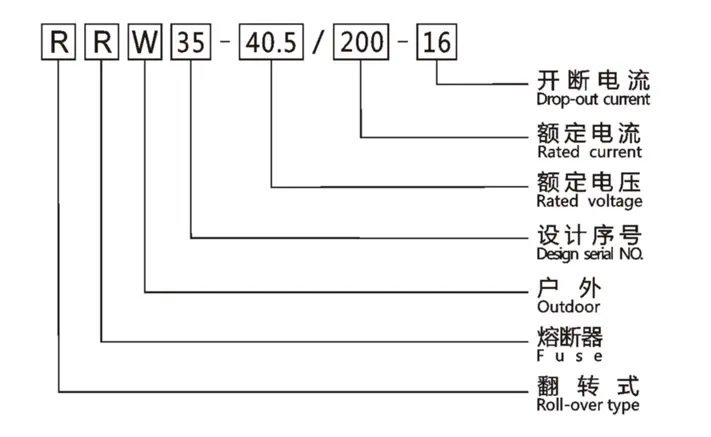

유형 소개

핵심 성능 및 사양

1. 고성능 보호 매개변수

- 정격전압 : 40.5kV

- 정격 전류: 200A

- 정격차단전류 : 16kA

- 최소 연면 거리: 1255mm 이러한 매개변수는 라인 과전류 및 단락 오류에 대한 정확한 응답을 보장하고 장비 소손 및 라인 트리핑을 효과적으로 방지하며 전력망의 안전하고 안정적인 작동을 보장합니다.

2. 지능형 전기 운영 시스템

- 모터 작동 전압: 12V/24V DC, 넓은 전압 적응성 및 강력한 호환성

- 작동 방식 : 전동식 푸시로드 및 전동식 릴리즈 후크 장착, 원격 제어 및 자동 장애 대응 지원

- 핵심 장점: 현장에서 수동 작업이 필요하지 않아 무인 장애 처리가 가능하고 배전망 운영 효율성이 크게 향상됩니다.

3. 최적화된 구조 설계

단열층은 높은 단열 강도와 내노화성을 갖춘 고품질 고무 단열 지지대와 통합 단열 푸시로드를 사용하여 누출 및 플래시오버 위험을 효과적으로 제거합니다. 기계 구조에는 정밀 로커 암과 전용 모터 보호 커버가 장착되어 내부 핵심 구성 요소에 대한 포괄적인 보호를 제공하고 외부 충격 및 먼지 부식에 저항하며 장비의 장기적 안정적인 작동을 보장합니다.

4. 우수한 환경적응성

- 작동 온도: -30℃~45℃, 극저온 및 고온 실외 시나리오에 적합

- 적용 고도 : 1000m 이하

- 결빙능력 : 최대 반경방향 결빙두께 6mm까지 견딜 수 있어 겨울철 결빙 날씨에도 안정적으로 작동

주요 응용 시나리오

지능형 작동, 안정적인 보호 및 강력한 내후성의 장점을 갖춘 HUAJIDIAN 40.5kV 전동 드롭아웃 퓨즈는 다양한 실외 고전압 배전 시나리오에서 널리 사용됩니다.

1. 도시 및 농촌 배전망의 40.5kV 실외 급전선에 대한 과전류 및 단락 보호

2. 변전소의 실외 배전 장치용 주 보호 또는 백업 보호 장비

3. 대형 태양광 발전소 및 풍력 발전 단지 수집 시스템의 라인 안전 보호

4. 원격자동전환이 필요한 배전망 자동화 시스템의 핵심지원장비

엔지니어링 적용사례

사례: 중국 북서부 풍력 발전 단지의 배전망 보호 프로젝트

신장에 위치한 대규모 육상 풍력 발전소는 일년 내내 강한 바람이 불고, 낮과 밤의 온도차가 크며, 겨울에는 결빙 위험이 높은 등 혹독한 야외 조건에 직면해 있습니다. 기존의 수동 퓨즈는 작동하기 어려웠고 오류 응답이 느렸으며 결빙으로 인해 우발적으로 작동하는 경향이 있었습니다. 이 프로젝트에서는 -30℃ 저온 내성과 6mm 결빙 방지 성능 덕분에 가혹한 지역 기후에 완벽하게 적합한 HUAJIDIAN 40.5kV 모터형 드롭아웃 퓨즈 86세트를 채택했습니다. 원격 전기 트리핑 기능은 극한 기후에서 고고도 작업의 안전 위험을 완전히 제거하고 유지 관리 빈도를 70% 줄이며 풍력 발전소 수집 시스템의 전원 공급 신뢰성을 95% 이상 향상시킵니다.

브랜드 및 공장 강점

HUAJIDIAN은 절강성에 위치한 고전압 전력 장비 전문 제조업체로 실외 고전압 보호 장비의 R&D, 생산 및 판매를 전문으로 합니다. 이 회사는 완벽한 생산 라인, 표준화된 테스트 실험실, 전체 산업 자격을 갖추고 있어 R&D 및 정밀 생산부터 품질 검사 및 애프터 서비스 지원까지 원스톱 서비스를 제공합니다.

브랜드는 항상 품질 우선 경영 철학을 고수하고 전체 프로세스에 걸쳐 국가 및 산업 표준을 엄격하게 구현하며 모든 제품은 전문적인 성능 테스트를 거칩니다. 우리는 중국 전역의 주요 전력망 및 신에너지 발전소와 장기적인 파트너십을 맺고 전 세계 고객에게 안전하고 고품질이며 비용 효율적인 전력 장비 솔루션을 제공하여 광범위한 시장 인지도와 업계 명성을 얻었습니다.

FAQ

Q1: 기존 수동 퓨즈와 비교하여 HUAJIDIAN 전동 드롭아웃 퓨즈의 핵심 장점은 무엇입니까?

기존 퓨즈는 수동 현장 작업에 의존하므로 높은 고도에서 작업하거나 오류를 처리하는 속도가 느린 등의 위험이 있습니다. HUAJIDIAN의 40.5kV 전동 모델은 지능형 전기 운영 체제를 갖추고 있어 12V/24V DC 원격 제어 및 자동 오류 응답을 지원하여 현장 작업의 필요성을 없애고 유지 관리 안전성과 오류 처리 효율성을 크게 향상시킵니다. 동시에 장비는 저온, 결빙 방지 및 절연 안정성이 강화되어 서비스 수명이 길어지고 유지 관리 비용이 낮아 현대 무인 및 지능형 배전망 개발 요구 사항에 적응합니다.

Q2: 이 40.5kV 전동 드롭아웃 퓨즈는 어떤 작업 환경에 적합합니까?

이 제품은 실외 고전압 배전 시나리오를 위해 특별히 개발되었습니다. -30℃~45℃의 온도 범위에서 안정적으로 작동할 수 있고, 고도 1000m 이하에 적합하며, 최대 6mm의 방사형 결빙을 견딜 수 있습니다. 풍력 발전소, 태양광 발전소, 도시 및 농촌 실외 배전선, 변전소 실외 보호 및 기타 시나리오에 널리 적용 가능하며 고온, 극한 추위, 결빙 및 먼지와 같은 다양한 가혹한 실외 조건을 쉽게 처리할 수 있습니다.

Q3: 제품의 전기 제어 시스템이 기존 배전 네트워크 자동화 장비와 호환됩니까?

뛰어난 호환성. 이 제품은 업계 최고의 12V/24V DC 넓은 전압 모터 드라이브 설계를 채택하여 시중의 대부분의 기존 배전 네트워크 자동화 제어 시스템 및 원격 모니터링 장비와 호환됩니다. 표준 전동 액추에이터 및 릴리스 후크 인터페이스 사양으로 인해 설치 중 복잡한 수정 및 조정이 필요하지 않습니다. 원격 개폐 및 결함 연결 보호를 신속하게 달성할 수 있어 설치가 편리하고 작동이 안정적입니다.
