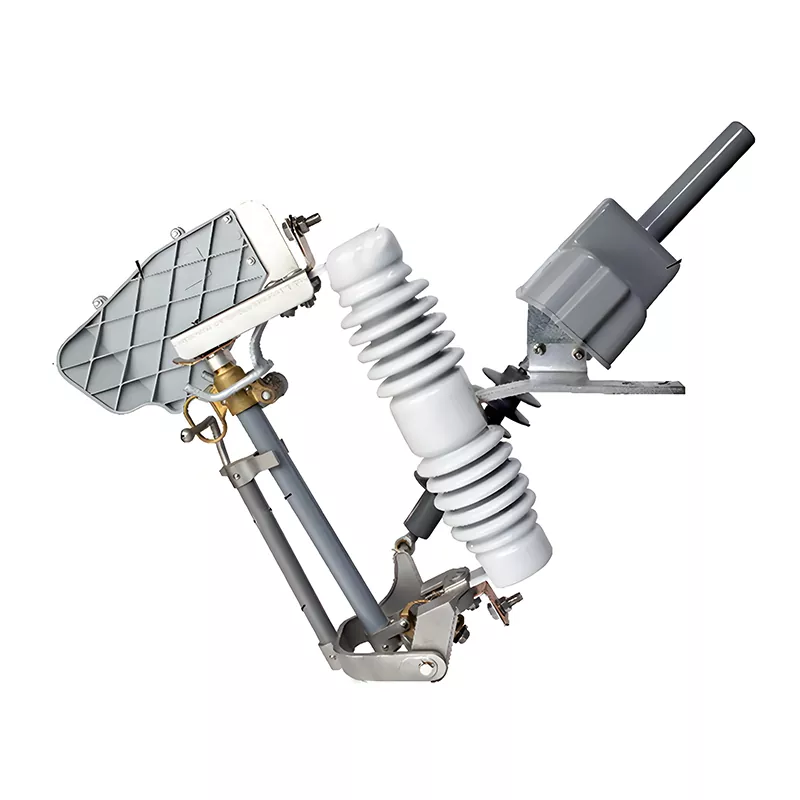

부하 차단 실리콘 전동 드롭아웃 퓨즈

HUAJIDIAN 12kV 부하 차단 실리콘 전동 드롭아웃 퓨즈는 핵심 실외 고전압 보호 장치입니다. 고강도 세라믹 절연체와 최적화된 기계적 구조를 활용하여 옥외 기둥 설치에 적합합니다. 이 장치는 라인 과부하 및 단락 오류에 정확하게 대응하여 오류 전류를 신속하게 차단할 수 있습니다. 퓨즈는 자동으로 떨어져서 명확한 차단을 형성하여 라인, 변압기 및 관련 장비의 작동 안전을 종합적으로 보장합니다.

HUAJIDIAN은 오랫동안 송전 및 배전 장비 분야에 깊이 관여해 왔으며 드롭아웃 퓨즈, 범용 퓨즈, 차단 스위치 및 기타 전력 관련 제품을 전문으로 하고 있습니다. 모든 제품은 소스로부터 품질을 제어하기 위해 여러 가지 엄격한 표준화된 테스트를 거쳐 다양하고 복잡한 전력망 조건에 대한 적응성을 보장합니다.

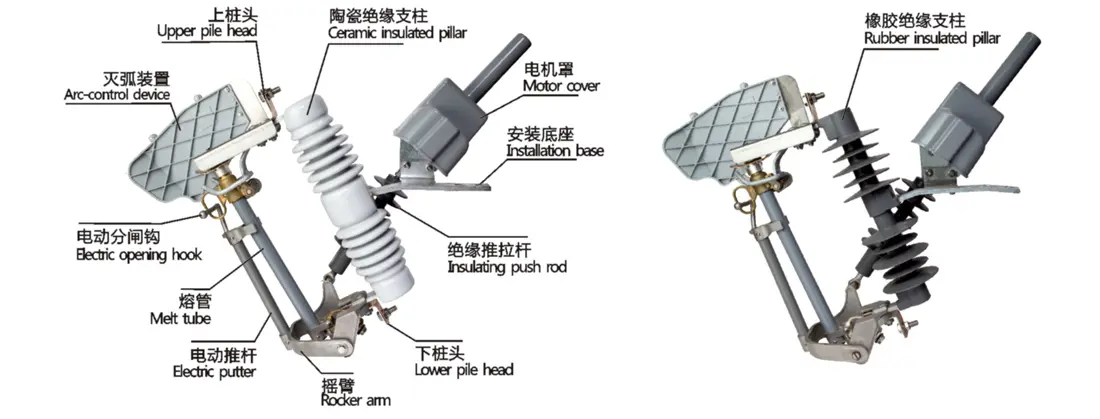

구조적 표현

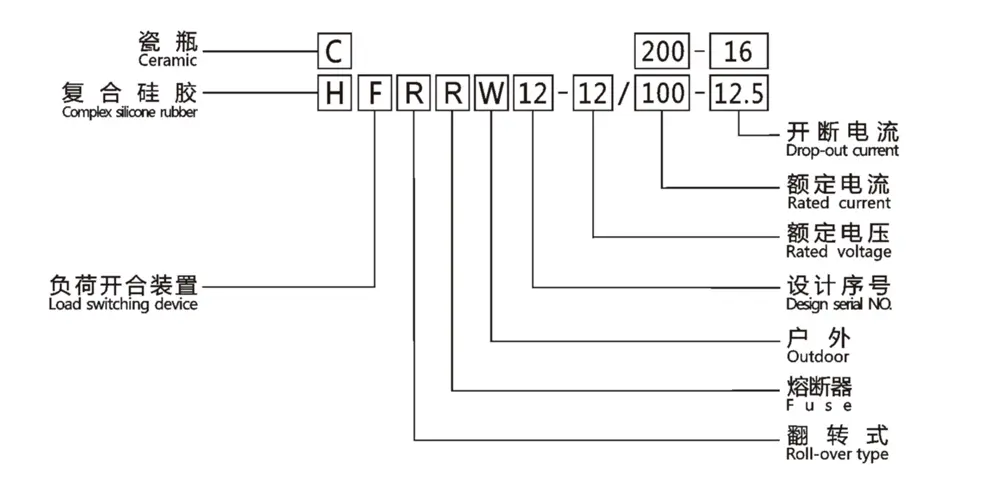

유형 소개

핵심 제품 매개변수

구조 설계의 장점

부하 차단 실리콘 전동식 드롭아웃 퓨즈는 성숙한 분할 드롭아웃 구조를 채택합니다. 상단에는 금속 엔드 캡과 연결 링이 장착되어 있어 라인 도체와의 안전한 연결을 보장하고 장시간 실외 노출로 인한 느슨해짐과 정전을 방지합니다. 하단은 정밀 회전 샤프트 구조를 통해 금속 브래킷에 연결되어 오류 트리핑 중에 부드럽고 안정적인 퓨즈 드롭을 보장합니다. 장비에는 강화된 금속 작동링과 브래킷이 장착되어 복잡한 보조 장비 없이 유지보수 담당자가 직접 실작업, 점검, 교체를 수행할 수 있어 작업이 편리하고 효율적입니다.

결함 보호 원리

퓨즈 튜브에는 매우 민감한 전용 퓨즈 요소가 포함되어 있습니다. 라인에 과부하 또는 단락 사고가 발생하면 퓨즈 요소가 빠르게 녹습니다. 가용성 튜브 내부의 가스 발생 물질은 고장 아크를 즉시 소멸시켜 고전압 아크 누출 및 고장 등의 안전 사고를 예방합니다. 아크가 소멸된 후 가용성 튜브는 중력으로 인해 자동으로 떨어지며 명확하게 눈에 띄는 절연 파괴를 형성하고 결함 부분을 완전히 격리하며 라인 유지 관리 및 결함 진단을 위한 안전한 작업 조건을 제공합니다.

핵심 제품 장점

1. 급속 전류차단, 장비 종합보호

밀리초 수준의 오류 응답 기능을 갖추고 있어 과부하 및 단락 오류 전류를 신속하게 차단하고 다운스트림 배전 변압기, 케이블 분기 상자, 커패시터 뱅크 및 기타 핵심 전력 장비를 효과적으로 보호하여 전력망 오류로 인한 장비 소진 및 라인 정전 손실을 크게 줄입니다.

2. 눈에 보이는 결함, 간단하고 효율적인 유지 관리

가용성 튜브의 낙하 상태를 명확하게 볼 수 있어 유지보수 담당자가 결함 지점을 신속하게 찾을 수 있어 검사 및 결함 진단 효율성이 크게 향상됩니다. 제품 구조는 간소화되고 컴팩트합니다. 가용성 튜브 교체에는 특별한 도구나 높은 운영 장벽이 필요하지 않으며 수동으로 신속하게 완료할 수 있어 유지 관리 시간과 인건비를 효과적으로 절감할 수 있습니다.

3. 복잡한 작업 조건에 적응할 수 있는 강력한 내후성

부하 차단 실리콘 전동 드롭아웃 퓨즈는 고강도 세라믹 절연 재료를 사용하여 탁월한 절연 성능을 제공합니다. 또한 노화 방지, 부식 방지, 고온/저온 저항 특성을 보유하여 폭우, 눈보라, 강풍, 산업 오염, 해안 염수 분무 등 가혹한 실외 환경에서도 안정적인 작동이 가능합니다. 낮은 고장률과 긴 서비스 수명을 자랑하므로 다양한 도시 및 농촌 실외 가공 전력망 시나리오에 적합합니다.

응용 시나리오

1. 10kV 가공 배전 간선 및 지선의 과부하 및 단락 보호

2. 도시 및 농촌 배전 변압기의 1차측 안전 보호

3. 커패시터 뱅크, 케이블 분기 박스 등 배전 장비의 고장 격리 및 보호

4. 농촌 전력망 개조, 도시 전력망 업그레이드 및 신에너지 지원 프로젝트를 위한 옥외 가공선 보호

엔지니어링 응용 사례

2025년 안후이 도시 및 농촌 배전망 업그레이드 프로젝트에서 프로젝트 팀은 주로 농촌 10kV 가공선 및 배전 변압기의 1차 측면 보호를 위해 노후된 선로 보호 장비를 교체하기 위해 HUAJIDIAN 12kV 부하 차단 실리콘 전동식 드롭아웃 퓨즈를 일괄 채택했습니다. 프로젝트 지역은 빈번한 비와 습도, 심각한 먼지 오염, 강렬한 몬순 바람으로 인해 복잡하고 가혹한 야외 운영 조건이 특징입니다.

이 제품은 6개월 전 시운전 이후 낙뢰, 이물질 얽힘 등으로 인한 단락 및 과부하 결함에 정확하게 대응해 8개 결함을 성공적으로 격리하고 대규모 정전 및 변압기 소손을 효과적으로 방지했다. 눈에 띄는 드롭아웃 설계 덕분에 유지 관리 담당자는 평균 10분 이내에 결함을 찾아 해결할 수 있어 그리드 유지 관리 효율성이 크게 향상됩니다. 다양한 작동 조건에 대한 제품의 안정적이고 신뢰할 수 있는 적응성은 프로젝트 건설 및 유지 관리 팀으로부터 높은 평가를 받았습니다.

FAQ

Q1: HUAJIDIAN 12kV 부하 차단 실리콘 전동 드롭아웃 퓨즈는 어떤 작업 환경에 적합합니까?

이 제품은 실외 기둥 장착형 애플리케이션을 위해 특별히 설계되었으며 10kV 배전 시스템의 다양한 기존 및 가혹한 작동 조건에 적합합니다. 고강도, 노화 방지 세라믹 단열 구조를 활용해 비, 눈, 고온, 먼지, 해안 염수 분무 등 복잡한 실외 환경에 안정적으로 적응할 수 있습니다. 이는 도시 배전망, 농촌 전력망 업그레이드 및 새로운 에너지 지원 라인에 널리 적용 가능하며 매우 강력한 환경 적응성을 보여줍니다.

Q2: 제품 설치 및 유지보수에는 전문 장비와 복잡한 기술이 필요한가요?

특별한 장비나 높은 임계값의 기술이 필요하지 않습니다. 제품은 사용자 친화적이고 단순화된 구조를 채택하여 설치가 편리합니다. 정기 검사에서는 퓨즈 튜브 상태를 육안으로만 확인하면 됩니다. 복잡한 도구 없이 손상된 퓨즈 요소를 수동으로 교체할 수 있으므로 전력망 유지 관리의 비용과 어려움이 크게 줄어듭니다.

Q3: 부하 차단 실리콘 전동식 드롭아웃 퓨즈는 어떤 표준을 준수하며 품질이 보장됩니까?

모든 HUAJIDIAN 드롭아웃 퓨즈는 IEC 국제 표준 및 GB 국가 표준을 엄격하게 준수합니다. 공장을 떠나기 전에 절연 성능, 결함 차단 및 기계적 작동에 대한 엄격한 테스트를 거칩니다. 전문 제조업체 및 공급업체로서 이 브랜드는 맞춤형 선택 및 전체 주기 품질 추적성을 지원하고 장기적인 애프터 서비스 지원을 통해 장비의 장기적 안정적인 작동을 보장합니다.
