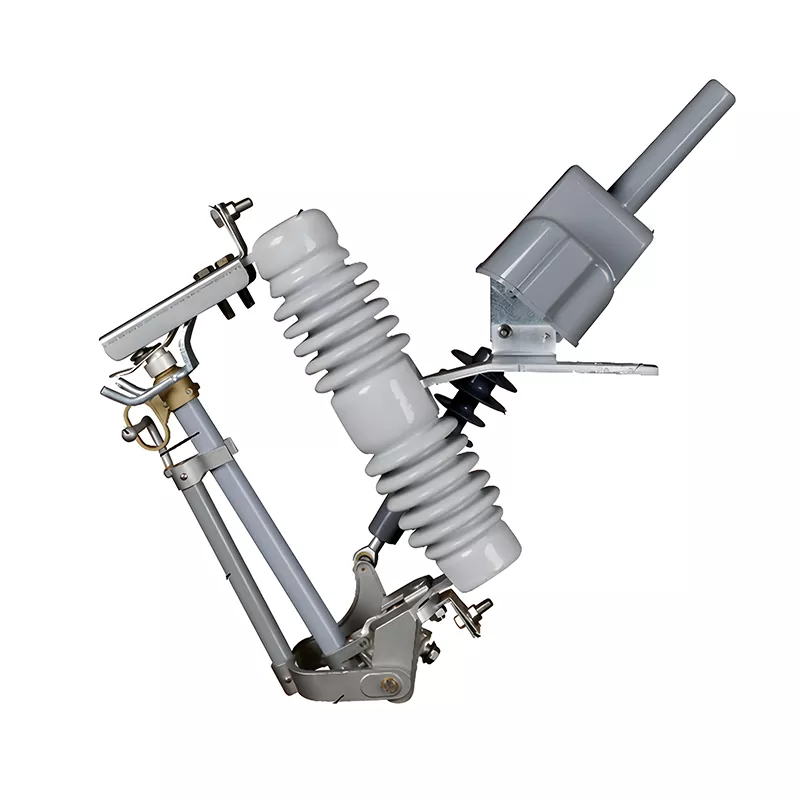

도자기 전동식 드롭아웃 퓨즈

HUAJIDIAN Porcelain Motorized Drop-out Fuse는 10kV 배전망 시스템에 적합한 실외 고전압 전용 보호 장치로 주로 주상 배전 변압기, 고전압 라인 단자 및 분기의 코어 보호에 사용됩니다. 선로에 과부하나 단락 사고가 발생하면 장치에 내장된 고정밀 구리-은 합금 퓨즈가 빠르게 녹습니다. 중력과 내장 스프링의 이중 작용에 따라 퓨즈 튜브가 자동으로 떨어지면서 명확하고 직관적으로 보이는 중단점을 형성합니다.

기존의 드롭아웃 퓨즈에 비해 안정적인 퓨즈 특성과 확실한 소호 성능을 자랑하는 제품입니다. 오작동 방지 구조를 갖추고 있어 신속하게 고장을 차단하고 전력 설비를 보호하는 동시에 안전한 선로 유지 관리를 위한 격리 지점 역할도 합니다. 계통 운영 안정성과 인력 안전의 균형을 유지하는 이 제품은 10kV 배전망 장애 보호를 위한 고성능, 비용 효율적인 핵심 장치입니다.

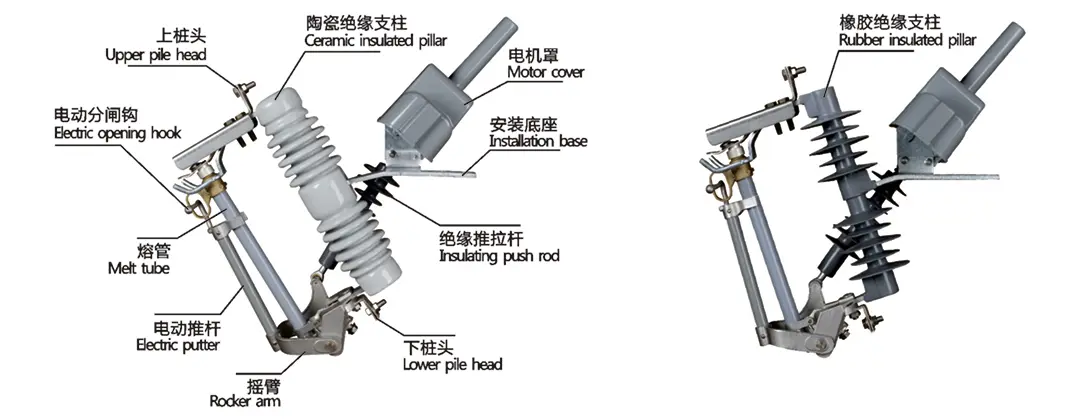

구조적 표현

유형 소개

핵심 제품 장점

1. 우수한 단열 성능으로 복잡한 실외 환경에도 적용 가능

연면 거리가 넓은 고강도 일체형 도자기 절연체를 활용하여 오염 섬락, 노화 및 풍화에 대한 저항력이 매우 강력합니다. 옵션인 Class III/Class IV 오염 보호 수준을 지원하여 고온 및 저온, 먼지, 안개, 높은 고도 및 심각한 오염과 같은 다양하고 복잡한 실외 시나리오에 안정적으로 적응할 수 있습니다. 치밀한 절연체 구조는 장기간 작동 중에 균열이나 변형이 발생하지 않아 절연 불량 문제를 제거합니다.

2. 신뢰할 수 있는 아크 소화, 정확하고 안전한 결함 차단

도자기 전동식 드롭아웃 퓨즈는 트립 아크를 매우 짧은 시간에 흡수 및 소멸시키는 독립적인 가스 발생 아크 소화 구조가 내장되어 있어 아크 재점화 및 우발적인 재폐로를 완전히 방지하여 안전하고 안정적인 일회성 트립 작동을 보장합니다. 일치하는 구리-은 합금 퓨즈는 정확하고 안정적인 퓨즈 매개변수를 갖추고 있어 경미한 과부하 및 갑작스러운 단락 오류에 민감하게 반응하여 우발적인 용융 및 작동 실패를 방지합니다.

3. 편리한 설치, 매우 낮은 유지 관리 비용

보편적인 구조 설계를 채택하여 시중의 기존 분배 크로스암에 직접 적용할 수 있으며 복잡한 현장 수정이 필요하지 않아 설치 및 시운전이 효율적이고 빠릅니다. 제품 구조가 간단하고 콤팩트하며 퓨즈 교체가 용이하여 유지보수를 위한 전문 정밀 장비가 필요하지 않아 현장 인건비와 자재비가 대폭 절감되어 장기적으로 경제성이 매우 높습니다.

4. 안전한 격리, 오작동 위험 제거

결함이 있는 낙하 후 장치는 명확하게 눈에 띄는 파손을 형성하여 분리 스위치 역할을 하며 라인 유지 관리, 결함 진단 및 장비 교체를 위한 표준화되고 안전한 전원 차단 지점을 제공합니다. 전용 오작동 방지 구조를 갖추고 있어 사람의 실수와 외부 환경 간섭으로 인한 우발적인 닫힘 및 오작동 위험을 효과적으로 피하고 유지보수 인력의 개인 안전을 종합적으로 보장합니다.

주요 기술 매개변수

응용 시나리오

1. 배전 변압기의 1차측 보호

10kV 주상 배전 변압기의 주요 보호 장치인 Porcelain Motorized Drop-out Fuse는 변압기 과부하 및 단락 오류를 신속하게 차단하여 장비 소손 및 손상을 방지하고 오류의 영향을 최소화하며 전력 장비의 안전하고 안정적인 작동을 보장합니다.

2. 도시 및 농촌 전력망 혁신사업

원격 농촌 전력망 및 새로 건설되거나 개조된 배전선에 적합하며 복잡한 전원 공급 장치 및 제어 시스템이 필요하지 않으며 작동이 간단하고 투자 비용이 낮으며 농촌 전력망의 분산되고 넓은 적용 범위 특성에 완벽하게 적응합니다.

3. 산업단지의 고압선 보호

공장 지역의 10kV 고전압 배전선의 단자 및 분기 보호에 사용되며 선로 분할 스위치와 함께 결함 위치 및 격리를 신속하게 달성하여 공장 생산 라인의 대규모 정전을 방지하고 산업 생산을 위한 안정적인 전원 공급을 보장합니다.

실제 적용 사례

1. 사건 배경

2025년 중국 북부의 현급 농촌 전력망 개조 프로젝트. 현지 전력선이 분산되어 있고 뇌우, 모래폭풍, 저온 등 실외 기상 조건이 빈번해 고고도 결함 점검이 어려웠습니다. 기존의 일반 드롭아웃 퓨즈는 오염 방지 성능이 낮고 결함 식별 능력이 낮아 아크 재점화 및 잘못된 라인 트리핑이 쉽게 발생하여 유지 관리가 지연되고 전원 공급 장치의 안정성이 저하되었습니다.

2. 응용 솔루션

이 프로젝트는 HUAJIDIAN 12kV/200A 4단 오염 방지 도자기 전동식 드롭아웃 퓨즈를 대량 구매하여 86개 전주 변압기의 1차측과 해당 지역 내 32개 지선 단자에 설치했습니다. 퓨즈 사양은 현장의 변압기 용량에 따라 맞춤 제작되었으며, 복잡한 실외 조건에 적응할 수 있도록 전용 절연 작동봉과 예비 퓨즈가 제공되었습니다.

3. 신청결과

장비는 뇌우, 저온 등 극한 기상 조건에서도 1년 동안 안정적으로 작동했으며, 정확하고 오류 없는 보호 조치와 아크 재발이나 절연 불량 문제가 없었다. 직관적인 낙하 각도를 통해 유지 관리 담당자는 지상의 결함을 신속하게 찾을 수 있으므로 기둥을 오를 필요가 없으며 문제 해결 효율성이 60% 향상됩니다. 단순화된 교체 구조는 일일 유지 관리 비용을 45% 절감하여 농촌 전력망의 어려운 고장 처리 및 높은 유지 관리 비용의 문제점을 완전히 해결하여 전력망 유지 관리 장치로부터 높은 평가를 받고 있습니다.

설치 및 유지 관리 지침

1. 설치 요구 사항

장비는 옥외 분배 크로스암에 고정적으로 설치되어야 합니다. 설치 높이와 간격은 10kV 배전망 안전거리 기준을 충족해야 합니다. 설치 위치는 시야가 확보되어야 하며 장비 상태 관찰 및 수동 조작이 용이해야 합니다. 진동이 심하거나 부식성 가스가 축적되거나 장기간 물이 축적되는 열악한 환경에서의 설치는 엄격히 금지됩니다.

2. 설치 후 점검

설치 후 퓨즈 튜브의 유연성을 확인하여 걸림이 없는지 확인하십시오. 접점 연결이 확실하고 낙하 각도가 설계 표준 65°±5°를 충족하여 오류 발생 시 정상적인 낙하를 보장하는지 확인하십시오. 동시에 매개변수 불일치로 인한 장비 고장을 방지하기 위해 퓨즈 사양이 변압기 용량과 일치하는지 확인하십시오.

3. 정기 유지 관리

플래시오버 사고를 방지하기 위해 절연체 표면의 먼지와 오물을 정기적으로 청소하십시오. 기계식 변속기 부품의 부식과 퓨즈 튜브의 변형을 정기적으로 점검하고 노후되거나 손상된 부품을 즉시 교체하십시오. 뇌우, 강풍, 눈보라 등 기상이변 이후에는 잠재적인 안전 위험을 사전에 식별하기 위해 장비에 대한 특별 점검이 필요합니다.

선택적 구성 및 사용자 정의 서비스

1. 매개변수 맞춤화: 정격 전류, 단락 차단 용량 및 오염 방지 수준은 사용자의 라인 및 변압기 매개변수에 따라 맞춤화될 수 있습니다.

2. 기능 업그레이드: 부하 조건에서 안전한 개폐 작동을 달성하기 위해 부하 차단 기능이 있는 옵션 모델을 사용할 수 있습니다.

3. 재료 업그레이드: 강화된 노화 방지 및 섬락 방지 기능을 갖춘 복합 절연체 버전을 사용할 수 있으며 고도가 높고 오염이 심한 지역에 적합합니다.

4. 일치하는 액세서리: 맞춤형 절연 작동 막대, 전체 사양 퓨즈 및 현장 설치 지침을 사용할 수 있습니다.

FAQ

Q1: 도자기 전동식 드롭아웃 퓨즈를 사용하는 동안 퓨즈가 자주 끊어지거나 작동하지 않는 문제를 해결하는 방법은 무엇입니까?

답변 1: 퓨즈 전류 사양이 일치하지 않거나 장기적인 회로 과부하로 인해 퓨즈가 자주 끊어지는 경우가 많습니다. 장비 작동 실패는 일반적으로 퓨즈 튜브 막힘 또는 기계 구조의 노화로 인해 발생합니다. 이러한 문제를 효과적으로 해결하려면 먼저 퓨즈 사양이 변압기 용량과 일치하는지 확인하고, 정기적으로 변속기 부품을 청소하고, 노후된 퓨즈를 교체하고, 퓨즈 튜브 움직임을 원활하게 보장하는 것이 좋습니다.

Q2: 기존의 일반 드롭아웃 퓨즈와 비교하여 HUAJIDIAN 제품의 핵심 장점은 무엇입니까?

A2: 핵심 장점은 주로 세 가지입니다. 첫째, 구리-은 합금 퓨즈를 사용하면 정확한 퓨즈 매개변수와 보다 민감한 오류 응답이 보장됩니다. 둘째, 가스 발생 아크소화구조를 내장하여 아크 재발을 방지하여 작업 안전성을 대폭 향상시켰습니다. 셋째, 중력 + 스프링 이중 드롭아웃 구조는 안정적인 작동과 명확한 낙하 각도를 제공하여 기둥을 오르지 않고도 문제를 해결할 수 있고, 유지 관리 어려움과 비용을 줄이며, 기존 제품보다 전체적으로 훨씬 높은 비용 효율성을 제공합니다.
