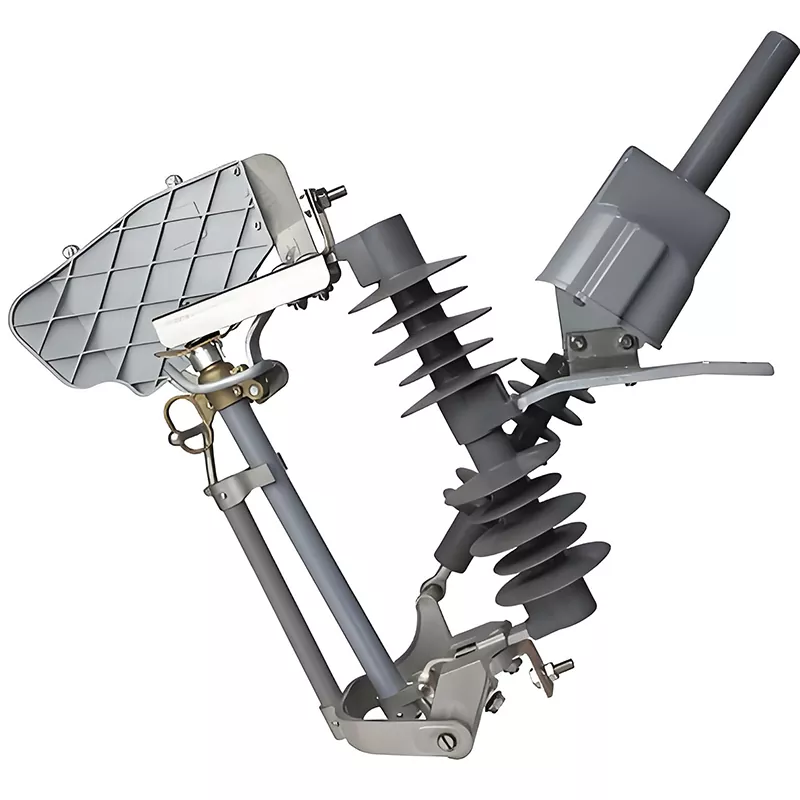

부하 차단 도자기 전동식 드롭아웃 퓨즈

HUAJIDIAN 부하 차단 도자기 전동 드롭아웃 퓨즈는 현대 유통 네트워크에 적합한 업그레이드된 보호 장치입니다. 이는 기존 도자기 퓨즈의 재료 및 구조적 단점을 극복하여 기존 도자기 절연 구성 요소를 고성능 복합 실리콘 고무 절연체로 대체합니다. 코어 아크 소화 구조와 기계식 전동 구조는 복잡한 작동 조건에서 배전 보호 요구 사항을 충족하도록 포괄적으로 최적화되고 업그레이드되었습니다.

이 제품에는 고순도 구리-은 합금 퓨즈 코어가 장착되어 정확하고 안정적인 퓨즈 특성을 제공하며 라인 과부하 및 단락 사고에 대한 신속한 대응을 제공합니다. 가스발생 고효율 아크소호구조와 최적화된 에어덕트 설계를 내장한 제품으로 차단아크를 신속하게 소호하고 아크 재점화를 방지하며 안전하고 신뢰성 있는 차단과정을 보장하는 제품입니다. 다양한 오류 전류 수준을 가진 배전망 보호 시나리오의 요구 사항을 충족할 수 있습니다.

핵심 제품 특징

1. 경량 설계, 편리한 설치 및 유지 관리

기존 도자기 퓨즈에 비해 이 제품은 약 30% 가벼워 타워에 가해지는 하중을 크게 줄이고 운송, 인양, 설치 시 장비 손상 및 타워 변형을 방지합니다. 유선형의 경량 구조로 현장 취급 및 기둥 설치가 단순화되어 건설 난이도가 효과적으로 줄어들고 프로젝트 설치 효율성이 향상됩니다.

2. 부식 방지 및 내구성, 안정적인 기계적 성능

부하 차단 도자기 전동식 드롭아웃 퓨즈의 핵심 기계 구성 요소는 우수한 녹 및 내식성을 위해 용융 아연 도금 처리된 스테인레스 스틸로 만들어졌습니다. 기계식 변속기는 끼임 없이 원활하게 작동하며 녹, 끼임 또는 구조적 결함 없이 바람, 태양, 비에 장기간 노출되는 옥외 환경을 견딜 수 있습니다. 기계적 작동 수명은 2000사이클 이상에 달해 장기간 안정적인 작동을 보장하고 자주 교체할 필요가 없습니다.

3. 오조작 방지 및 운전 후 유지관리 비용 절감

장비에는 전용 오작동 방지 구조가 장착되어 있어 사람의 실수나 외부 진동으로 인한 우발적인 단선 및 연결을 효과적으로 방지하여 인력과 장비의 안전을 보장합니다. 복합 실리콘 고무 절연체는 먼지가 쌓일 사각지대가 없는 매끄러운 표면을 갖고 있어 먼지, 염분, 화학 잔류물이 부착되기 어렵고 일상적인 청소 및 유지 관리가 단순화되며 전력망 회사의 작동 후 유지 관리 비용이 크게 절감됩니다.

4. 모든 지형 내후성과 탁월한 환경 적응성

부하 차단 도자기 전동 드롭아웃 퓨즈는 엄격한 고온 및 저온 사이클링, 습열 노화 및 염수 분무 노화 테스트를 거쳐 -40℃ ~ +70℃의 매우 넓은 온도 범위에서 안정적인 작동이 가능하며 여름에는 고온, 겨울에는 저온과 같은 극한 기상 조건에 적응할 수 있습니다. 이 장비는 레벨 4 오염 방지 등급을 달성하여 산업 단지의 해안 염수 분무 부식 및 화학 오염을 방지하고 극한 환경에서 플래시오버 실패 가능성을 크게 줄입니다.

주요 기술 매개변수

핵심 애플리케이션 시나리오

1. 오염이 심한 해안 산업단지

복합 실리콘 고무 소재의 탁월한 소수성, 플래시오버 저항성 및 염수 분무 저항성을 활용하는 이 제품은 화학적 부식 및 해안 염수 분무 침식을 효과적으로 방지하여 기존 도자기 퓨즈에서 발견되는 일반적인 플래시오버 및 절연 파괴 결함을 제거합니다. 오염이 심한 환경에서 라인 및 변압기의 장기간 안정적인 작동에 적합합니다.

2. 고지대, 저전압 지역

부하 차단 도자기 전동 드롭아웃 퓨즈는 뛰어난 절연 성능과 강력한 저전압 적응성을 자랑합니다. 고지대, 저전압 환경에서 사용하기 위해 추가 절연 수정이 필요하지 않으며, 고지대 전력망 라인 보호 표준을 완전히 충족하고, 고지대에서 기존 퓨즈의 절연 마진 부족으로 인한 문제점을 해결합니다.

3. 유통망 지점 및 터미널 라인

도시 및 농촌 배전망 지점 및 터미널 라인 보호에 적합합니다. 과부하 또는 단락 오류가 발생하면 오류 부분을 신속하게 격리하여 오류가 본선으로 확산되는 것을 방지하고 정전 영역을 줄이며 배전망의 전체 전원 공급 신뢰성을 효과적으로 향상시킬 수 있습니다.

4. 10kV 배전 변압기 1차측 보호

10kV 주상 변압기 1차측의 핵심 보호 ​​장비로서 변압기 과부하 및 단락 사고를 신속하게 차단하고 장비 안전을 보호하며 사고 손실을 줄이고 정전 복구 시간을 단축할 수 있습니다.

제품 장점 비교

실제 엔지니어링 적용 사례

1. 프로젝트 배경

중국 동부 해안 화학 산업 단지의 10kV 배전 네트워크. 이 지역은 염수 분무 농도가 높고, 화학 오염이 심하며, 습한 기후를 가지고 있습니다. 공원의 원래 전통 도자기 드롭아웃 퓨즈는 오랫동안 작동되어 왔으며 섬락, 절연 노화 및 도자기 본체 손상이 자주 발생했으며 연간 평균 6~8건의 결함이 자주 발생하여 전선 중단이 발생하고 기업의 전력 공급에 영향을 미치며 전력망 운영 및 유지 관리에 대한 압력이 크게 증가했습니다.

2. 프로젝트 솔루션

2024년에 공원은 전력망 업그레이드 및 개조를 수행하여 모든 기존 퓨즈를 HUAJIDIAN 전기 작동식 드롭아웃 도자기 퓨즈로 교체했습니다. 공원의 고부하 및 높은 오염 조건을 고려하여 12.5kA의 높은 차단 전류, 레벨 4 오염 방지 모델을 맞춤화하여 열악한 운영 환경에 맞게 선택했습니다.

3. 운영실적

시운전 후 1년여 동안 장비는 플래시오버, 부식 방해 또는 장비 손상 없이 태풍, 고온 다습, 염수 분무 부식과 같은 극한 조건을 성공적으로 견뎌냈습니다. 산업단지의 배전망 고장률은 95% 감소했고, 수동 청소 및 유지보수 빈도는 70% 감소했습니다. 제품의 경량 설계는 검사 및 교체의 어려움을 크게 줄여 단지 내 산업 생산을 위한 지속적이고 안정적인 전원 공급을 보장하고 프로젝트에 상당한 경제적, 운영적 이점을 제공합니다.

FAQ

Q1: 이 제품의 레벨 4 오염 방지 모델은 어떤 시나리오에 적합합니까?

A1: HUAJIDIAN 레벨 4 오염 방지 드롭아웃 퓨즈는 가혹한 오염 조건을 위해 특별히 개발되었습니다. 염수 분무 부식이 심한 해안 지역, 부식성 가스 배출이 있는 화학 산업 단지, 먼지 오염이 심한 광산 지역 등 오염도가 높은 시나리오에 적합합니다. 외부 오염 부식에 효과적으로 저항하고, 플래시오버 오류를 방지하며, 전통적인 일반 도자기 퓨즈의 환경 적응성을 훨씬 뛰어넘어 장기간 안정적인 절연 성능을 유지할 수 있습니다.

Q2: 부하 브레이크 도자기 전동 드롭아웃 퓨즈를 변압기 용량 및 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니까?

A2: 포괄적인 사용자 정의 서비스가 지원됩니다. 제품 퓨즈 요소의 정격 전류는 10kV 배전 변압기의 다양한 사양에 맞게 6A에서 200A까지 맞춤 설정할 수 있습니다. 또한 6.3kA 및 12.5kA 단락 차단 전류 옵션을 제공하며 드롭아웃 각도와 같은 구조 매개변수를 현장 엔지니어링 조건에 따라 조정하여 다양한 배전망 프로젝트의 맞춤형 구성 및 운영 요구 사항을 충족할 수 있습니다.

Q3: 복합 절연 퓨즈의 수명과 유지 관리 주기는 얼마나 됩니까?

A3: 이 제품은 노화 방지 및 내후성이 뛰어나며 기계적 작동 수명은 2000사이클을 초과하고 실외 자연 수명은 10년 이상입니다. 복합 실리콘 고무의 부드럽고 오염되지 않는 특성 덕분에 장비 유지 관리 주기가 크게 연장됩니다. 일상적인 유지 관리에는 간단한 분기별 먼지 제거 점검과 연간 전문 성능 테스트만 필요하므로 자주 청소하고 교체할 필요가 없으므로 장기적인 전력망 유지 관리 비용이 크게 절감됩니다.
