GCS 저전압 배전반

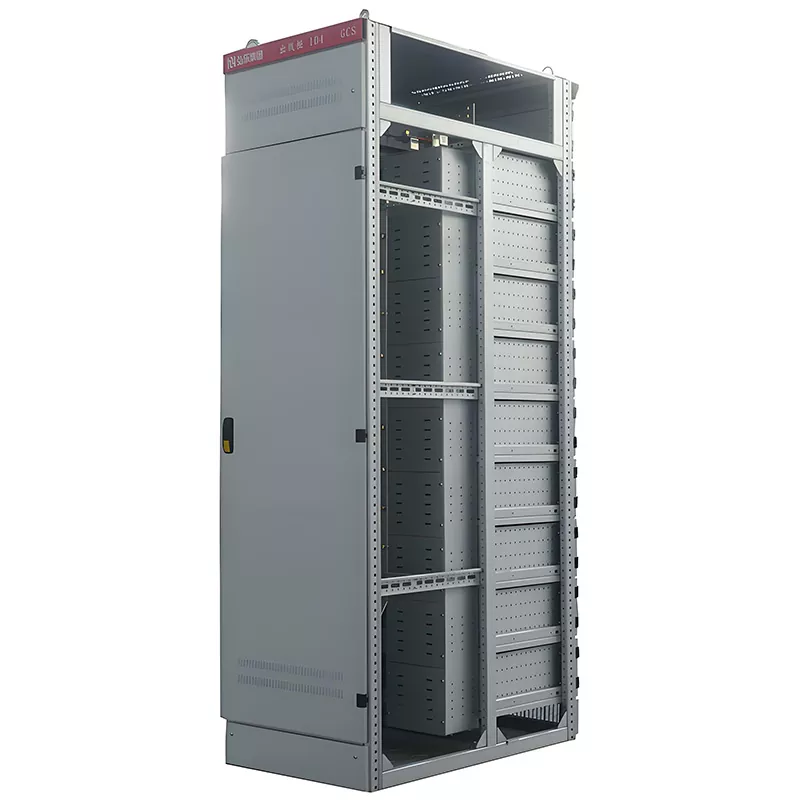

HUAJIDIAN GCS 저전압 인출형 스위치기어는 밀폐형 수직 금속 캐비닛 설계를 특징으로 하며 고전력 산업 및 상업용 애플리케이션을 위한 대규모 배전 장치 역할을 합니다. 주거용 고정 배전함과 달리 이 제품은 수전, 배전, 제어, 보호 기능을 통합한 모듈식 인출형 서랍 구조를 채택하여 고전력, 까다로운 작동 조건에 이상적입니다.

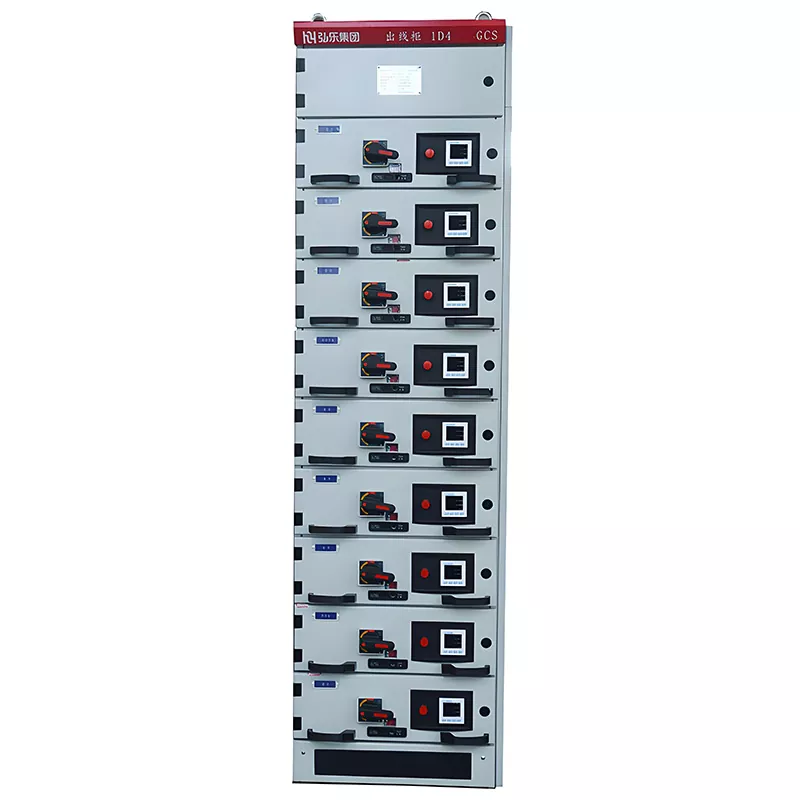

이 제품은 엄격한 산업 디자인을 특징으로 합니다. 캐비닛 상단의 빨간색 식별 스트립은 빠른 인식을 용이하게 하며, 전면 도어의 전용 잠금 장치는 실수로 열리는 것을 방지하고 작동 안전을 보장합니다. 이 장비는 높은 전체 보호 등급을 자랑하며 먼지, 고체 이물질 및 떨어지는 물로부터 내부 구성 요소를 효과적으로 보호합니다. 회로 차단기 및 접촉기와 같은 핵심 전기 구성 요소는 독립적인 서랍 장치 내에 수용되어 모듈식 회로 분할이 가능하고 효율적인 작동은 물론 편리한 향후 유지 관리를 보장합니다.

주요 제품 장점

1. 효율적인 유지 관리 및 가동 중지 시간 손실 감소

인출형 서랍 모듈이 눈에 띄는 특징입니다. 회로 결함이 발생하거나 일상적인 유지 관리 중에 직원은 전체 캐비닛을 분해하거나 전체 시설의 전원을 차단하지 않고도 검사, 수리 또는 전체 교체를 위해 특정 서랍 장치를 간단히 빼낼 수 있습니다. 이 구조는 가동 중지 시간을 크게 줄이고, 국지적인 오류로 인해 광범위한 정전이 발생하는 것을 방지하며, 전원 공급 장치의 연속성과 안정성이 크게 향상됩니다.

2. 안전성, 신뢰성 및 강력한 환경 적응성

IP41 보호 등급으로 고형 이물질의 침입을 효과적으로 차단하고, 수직으로 떨어지는 물로부터 내부 부품을 보호해 먼지나 습기가 많은 복잡한 산업 환경에서도 안정적인 작동을 보장한다. 또한, 이 장비는 뛰어난 단락 저항을 자랑하며, 대량의 순간 단락 전류를 견딜 수 있습니다. 이는 단락으로 인한 장비 소손 및 정전을 효과적으로 방지하여 높은 수준의 작동 안전성을 보장합니다.

3. 지능적인 호환성과 손쉬운 확장/업그레이드

HUAJIDIAN GCS 저전압 스위치기어는 확장성이 뛰어난 통신 인터페이스를 갖추고 있어 자동화된 컴퓨터 네트워킹 시스템과의 원활한 통합이 가능합니다. 이는 배전 시스템 내에서 지능형 모니터링, 원격 제어 및 데이터 전송을 가능하게 하여 현대 배전의 지능적이고 자동화된 작동에 대한 요구를 충족시킵니다. 표준화된 모듈형 설계 덕분에 공장에서의 대량 생산이 용이하고 현장 설치, 시운전, 향후 용량 확장 또는 업그레이드가 단순화됩니다.

핵심 기술 사양

HUAJIDIAN GCS 저전압 인출형 개폐 장치는 국가 및 산업 표준을 엄격하게 준수하여 제조되었습니다. 이 제품은 주류 저전압 배전 애플리케이션을 포괄적으로 포괄하는 정확한 사양과 안정적인 성능을 제공합니다.

1. 정격 전압: 옵션에는 380V, 400V 및 660V가 포함되며 대부분의 산업 및 민간 저전압 전원 공급 장치 표준과 호환됩니다.

2. 메인 버스바 정격 전류: 최대 6300A, 고전력 분배 요구 사항 충족;

3. 단락 저항: 메인 버스바 정격 피크 내전류가 220kA에 도달하여 순간 오류에 대한 강력한 저항을 제공합니다.

4. 보호 등급: IP41, 실내 산업, 상업 및 건물 배전 환경에 적합합니다.

5. 구조적 특징: 완전 모듈식 서랍 설계로 개별 회로의 독립적인 유지 관리 및 교체를 지원합니다.

주요 애플리케이션 시나리오

성숙한 기술, 안정적인 성능 및 강력한 호환성을 갖춘 HUAJIDIAN GCS 저전압 개폐 장치는 중요한 배전 시나리오에 널리 사용됩니다. 여기에는 화력 및 수력 발전소의 제어 센터, 석유화학 기업의 배전 시스템, 야금 및 섬유 산업의 전력 제어 센터, 고층 건물의 배전실이 포함됩니다. 높은 전원 공급 안정성과 지능형 네트워크 모니터링이 필요한 애플리케이션에 특히 적합합니다.

실제 적용 사례

1. 프로젝트 배경: 중국 동부의 대규모 통합 석유화학 기업은 공장 전체의 전력 분배 시스템을 업그레이드해야 했습니다. 기존 고정형 분전함은 유지 관리가 번거롭고 오류 발생 시 가동 중단 시간이 길어졌으며 지능형 모니터링 기능이 부족하여 화학 생산 라인에 지속적이고 안정적인 전원 공급이라는 핵심 요구 사항을 충족하지 못했습니다.

2. 응용 솔루션: 기업은 핵심 배전 작업장에 배치하기 위해 HUAJIDIAN GCS 저전압 인출형 개폐 장치 32개를 구입했습니다. 이 장비는 확장된 통신 인터페이스를 통해 기업의 자동화된 전력 모니터링 시스템에 연결되어 배전 데이터의 실시간 모니터링과 원격 오류 조기 경고가 가능합니다. 모듈식 서랍 구조를 통해 다양한 생산 라인에서 회로를 독립적으로 제어하고 보호할 수 있습니다.

3.적용 결과: 배포 후 단일 회로 유지 관리를 위한 정전 기간이 80% 이상 단축되었고 시스템의 단락 오류 복원력이 크게 향상되었으며 연간 전원 공급 장치 고장률이 거의 0으로 떨어졌습니다. 지능형 모니터링 기능은 정교한 전력 관리를 촉진하여 운영 위험과 에너지 비용을 효과적으로 낮추는 동시에 고급 산업 환경에서 제품의 신뢰성과 실용성을 완벽하게 입증합니다.

FAQ

Q1: GCS 인출형 배전반과 표준 고정 배전함의 주요 차이점은 무엇입니까?

핵심적인 차이점은 모듈형 인출형 구조에 있습니다. 표준 고정 배전함은 모놀리식 고정 설계를 특징으로 하며 유지 관리 또는 구성 요소 교체를 위해 완전한 전원 차단 및 장치 분해가 필요합니다. 대조적으로, HUAJIDIAN GCS 개폐 장치는 독립적인 서랍 장치 설계를 활용합니다. 각 회로는 다른 회로의 전원을 중단하지 않고 유지 관리 또는 교체를 위해 개별적으로 꺼낼 수 있는 특정 서랍에 해당하므로 더 큰 전원 연속성을 보장합니다. 또한 제품의 침투 보호 등급, 전류 전달 용량 및 지능형 네트워킹 기능은 표준 민간 등급 고정 배전함의 성능을 훨씬 능가합니다.

Q2: HUAJIDIAN GCS 저전압 개폐장치를 맞춤 제작할 수 있나요?

예. 전문 제조업체이자 공급업체인 HUAJIDIAN은 발전, 화학 처리 및 건설과 같은 분야의 특정 배전 요구 사항을 기반으로 서랍 수, 회로 구성, 통신 인터페이스 유형 및 캐비닛 크기를 맞춤화할 수 있습니다. 표준화된 공장 생산 시스템을 활용하여 맞춤형 생산을 효율적으로 수행하는 동시에 제품 규정 준수 및 운영 안정성을 보장하여 다양한 산업의 다양한 배전 요구 사항을 충족합니다.

Q3: 제품에는 어떤 애프터 서비스가 포함되어 있습니까?

HUAJIDIAN은 제품 수명주기 전반에 걸쳐 GCS 저전압 개폐 장치에 대한 포괄적인 원스톱 애프터 서비스를 제공합니다. 서비스에는 현장 설치 지침, 장비 시운전, 운영 교육, 정기 검사 및 유지 관리 지침, 결함 문의에 대한 신속한 응답이 포함됩니다. 제품 품질 문제에 대한 보증 서비스는 업계 표준을 엄격히 준수하여 제공됩니다. 사용자는 언제든지 제품 사양, 사용자 정의 옵션, 가격 견적 및 판매 후 문제에 대해 문의할 수 있습니다. 전문 기술팀이 신속하게 맞춤형 솔루션을 제공하겠습니다.
