저전압 배전 캐비닛

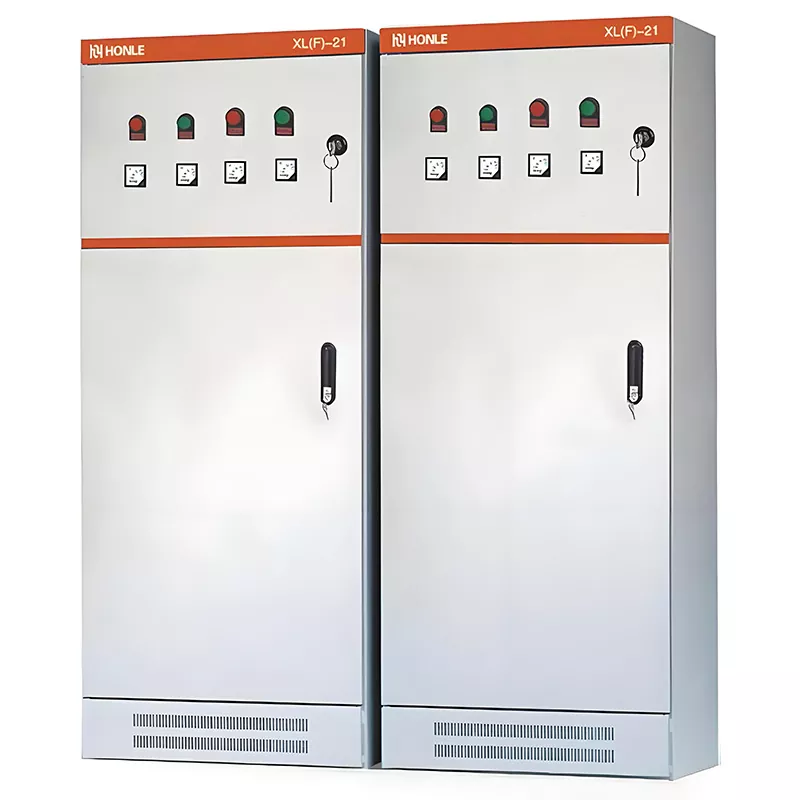

HUAJIDIAN 맞춤형 XL(F)-21 저전압 전기 배전 캐비닛은 상단에 주황색 액센트 스트립이 있는 클래식한 회색-흰색 인클로저가 특징입니다. 캐비닛 도어는 상단 작동 섹션과 하단 밀봉 장비실로 구분되어 있으며 잠금식 도어가 있어 작동 안전을 보장합니다. 하단에 통합된 환기 루버는 열 방출과 먼지 방지 기능을 모두 제공합니다.

전면 패널에는 빨간색/녹색 상태 표시기(작동/고장), 전압 및 전류 미터, 마스터 제어 키 스위치가 표준으로 제공되므로 캐비닛을 열지 않고도 회로 상태를 실시간으로 모니터링할 수 있습니다. 설치가 유연하고 독립형 벽걸이 배치 또는 병렬 모듈식 구성을 지원하므로 고용량 다중 회로 배전 프로젝트에 적합합니다.

배전 장비의 글로벌 공급업체인 HUAJIDIAN은 GB/T 7251.12-2013 및 IEC 60439 표준을 모두 엄격하게 준수하는 자체 공장을 운영하고 있습니다. 성공적인 프로젝트 구현 기록을 바탕으로 캐비닛은 먼지가 많은 산업 플랜트, 상업용 건물 및 도시 기반 시설과 같은 환경에 안정적으로 적합하며 산업 및 민간 전기 응용 분야의 안전 요구 사항을 완벽하게 충족합니다.

모델

핵심 기술 매개변수

상세 이미지

주요 제품 장점

1. 업그레이드된 방진 루버 구조

표준 XL-21 캐비닛과 달리 XL(F) 모델은 캐비닛 연결부의 최적화된 밀봉과 개선된 하단 루버를 특징으로 합니다. 이 디자인은 먼지와 습기를 차단하는 동시에 환기를 보장하여 합선 및 부품 노화의 위험을 줄여 주물, 섬유, 기계 가공과 같은 산업 분야의 먼지가 많은 작업장에 이상적입니다.

2. 다층 안전 보호 시스템

주 회로 차단기와 분기 회로 차단기 모두에 대한 이중 보호(과부하, 단락 및 접지 누출), 회로 이상에 대한 즉각적인 시각적 경고를 위한 빨간색 결함 표시등 기능 별도의 중성 접지 설계와 결합된 캐비닛 도어, 프레임 및 구리 부스바에 대한 독립적 접지는 캐비닛 인클로저에 전류가 흐를 위험을 제거합니다. 이중 잠금 메커니즘(마스터 제어 키 + 기계식 도어 잠금 장치)은 유지 관리 중에 전원이 차단되어 라이브 중에 우발적인 작동을 방지합니다.

3. 에너지 효율적이고 내구성이 뛰어난 고순도 구리 버스바

국가 표준(GB) TMY 강성 구리 버스바를 사용한 표준화된 구성으로 뛰어난 전도성과 높은 전류 전달 용량을 제공하여 장기간 완전 부하 작동 중에 열 발생을 최소화합니다. 표준화된 버스바 천공과 체계적인 분기 배선은 접촉 저항을 줄여 시간이 지남에 따라 에너지 손실과 전기 비용을 최소화합니다.

4. 유연한 맞춤화 및 공급 옵션

HUAJIDIAN 공장은 두 가지 공급 모델을 지원합니다. 국가 표준 구성 요소가 사전 설치된 완전히 조립된 캐비닛 또는 완전한 보조 재료 세트(구리 모선, 도어 잠금 장치, 장착 레일)와 함께 빈 캐비닛 판매입니다. 캐비닛 크기, 보호 등급 및 내부 회로를 모두 특정 요구 사항에 맞게 맞춤 설정할 수 있습니다.

적용 가능한 환경 조건

1. 주변 온도: -5°C ~ +40°C; 24시간 평균 온도는 35°C를 초과하지 않습니다.

2. 설치 고도: ≤2000m; 고도가 높은 애플리케이션에 사용 가능한 용량 감소 솔루션;

3. 주변 습도: 상대 습도 ≤90%(20°C에서, 응축 없음); 습한 작업장 환경을 위해 제습 팬을 설치할 수 있습니다.

4. 금지된 시나리오: 실외 사용이 아닙니다. 부식성이 높은 가스나 인화성/폭발성 대기 환경에는 적합하지 않습니다. 폭발 위험 구역에는 특수 방폭 캐비닛이 필요합니다.

실제 응용 사례 연구

사례 1: 대규모 직물 방적 작업장(먼지가 있는 산업 환경)

국내의 한 주요 섬유 제조업체는 방적 생산 라인에 사용하기 위해 HUAJIDIAN XL(F)-21 400A 저전압 배전 캐비닛 16대를 구입했습니다. 작업장에서는 일년 내내 상당한 양의 면보풀과 먼지가 발생합니다. 업그레이드된 IP30 방진 루버 덕분에 장비는 먼지 쌓임이나 단락 고장 없이 1년 동안 지속적으로 작동하여 표준 XL-21 장치에 비해 유지 관리 빈도를 60% 줄입니다. 여러 캐비닛이 병렬로 연결되어 48개의 회전 기계를 중앙에서 제어하므로 통합 모니터링과 신속한 문제 해결이 가능합니다.

사례 연구 2: 고층 복합 상업용 오피스 빌딩(토목 인프라 시나리오)

22층짜리 상업용 사무실 건물에는 8개의 HUAJIDIAN 630A 주 배전 캐비닛과 24개의 분기 배전 캐비닛이 설치되어 있습니다. 실내 환경은 표준 IP30 보호 등급에 적합하며 전면 시각 계측기는 일상적인 검사에 대한 작업량을 줄여줍니다. 독립적인 접지 설계는 정전기가 민감한 사무용 전자 제품을 방해하는 것을 방지하며 바닥에 세워진 벽에 인접한 구조는 건물의 좁은 전기 라이저 샤프트에 완벽하게 맞습니다.

FAQ

Q1: XL (F)-21 방진 캐비닛과 표준 XL-21 배포 캐비닛의 주요 차이점은 무엇입니까?

A: XL(F)-21은 HUAJIDIAN의 업그레이드된 방진 모델입니다. 캐비닛 이음새에 밀봉 스트립이 있고 베이스에 최적화된 방진 루버가 있어 탁월한 방진 기능을 제공하므로 직물이나 주조 시설과 같이 먼지가 많은 작업장에 이상적입니다. 표준 XL-21은 강화된 방진 없이 기본 IP30 보호만 제공하므로 사무실 건물과 같은 깨끗한 환경에 더 적합합니다.

Q2: 표준 저전압 ​​배전 캐비닛의 최대 전류 용량과 분기 회로 수는 얼마입니까? 용량 확장이 가능한가요?

답변: 표준 캐비닛은 최대 630A의 메인 스위치 정격을 지원하며 캐비닛 폭에 따라 6~12개의 분기 회로를 수용할 수 있습니다. 더 높은 용량 요구사항의 경우 추가 구조 수정 없이 여러 캐비닛을 병렬로 연결할 수 있습니다.

Q3: 빈 캐비닛만 구매하고 구성요소를 직접 설치할 수 있나요? 어떤 액세서리가 포함되어 있나요?

A: HUAJIDIAN은 TMY 구리 버스바, 도난 방지 잠금 장치, DIN 레일 및 터미널 블록과 같은 설치 액세서리가 완비된 XL(F)-21 빈 캐비닛을 별도로 구매할 수 있도록 제공합니다. 표준 크기는 쉽게 사용할 수 있으며 비표준 캐비닛도 도면에 따라 맞춤 설정할 수 있습니다.
