GCK 저전압 배전반

전력 시스템 AC 400V, 50Hz; 400~3150A

인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

저전압 배전 분야에서 10년 이상의 전문 지식을 보유한 HUAJIDIAN은 AC 400V/50Hz 정격 및 400~3150A 전류의 GCK 저전압 스위치기어를 전문으로 합니다. 3위치 기계식 연동 서랍 장치를 갖춘 이 장비는 높은 단시간 내전류 기능과 유연한 보호 등급을 제공합니다. 지능형 모니터링, 맞춤형 부식/방습 처리, 설치 전 현장 조사를 지원하여 국내 산업, 상업, 철도 운송 프로젝트에 널리 사용됩니다.

문의 보내기

제품 설명 적용하다 명세서 인위적인

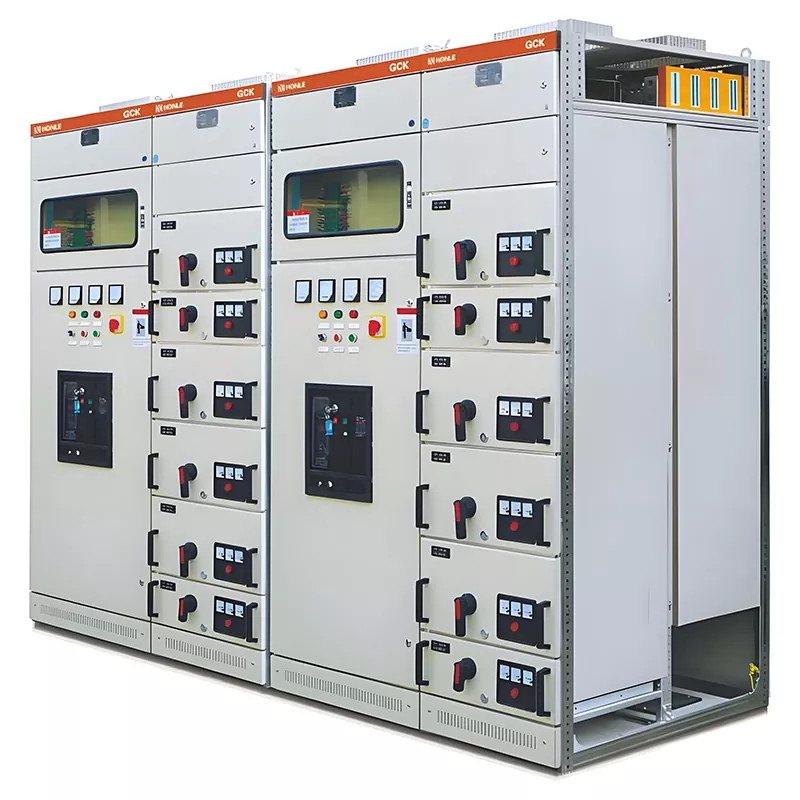

HUAJIDIAN GCK 저전압 개폐 장치는 유지 관리가 용이하도록 인출형 서랍 설계를 활용합니다. 이는 들어오는 피더 캐비닛, 피더 서랍 캐비닛 및 계량 캐비닛을 포함하여 유연한 구성을 허용하여 모터 시작/중지 제어 및 단락/과부하 보호를 처리합니다. 대용량 배전실을 위한 주류 모듈식 저전압 솔루션입니다.

신뢰할 수 있는 원스톱 배전 솔루션 제공업체로서 당사는 비표준 캐비닛 크기, 특수 부식 방지/방습 처리, 원격 통신 및 온라인 에너지 모니터링 모듈 통합 등 다양한 부가 가치 맞춤 서비스를 제공합니다. 또한 장비가 현장의 적재 레이아웃과 일치하는지 확인하기 위해 무료 사전 프로젝트 현장 조사를 제공합니다.

각 장치에는 3C 인증, 공장 적합성 인증서 및 기본 시스템 회로도가 함께 제공됩니다. 캐비닛 판금에는 2년 보증이 제공되며 내부 구성 요소는 원래 제조업체 보증 표준을 준수합니다. 우리는 또한 평생 기술 상담 및 예비 부품 공급을 제공합니다.

응용 시나리오

1. 염수분무에 노출된 산업공장, 화학공장, 해안 작업장

2. 대규모 상업단지 및 사무용 건물

3. 도시 철도 및 도시 지하 유틸리티 터널 프로젝트

4. 산업단지 내 중앙 집중식 모터 제어 구역 및 배전/계량실

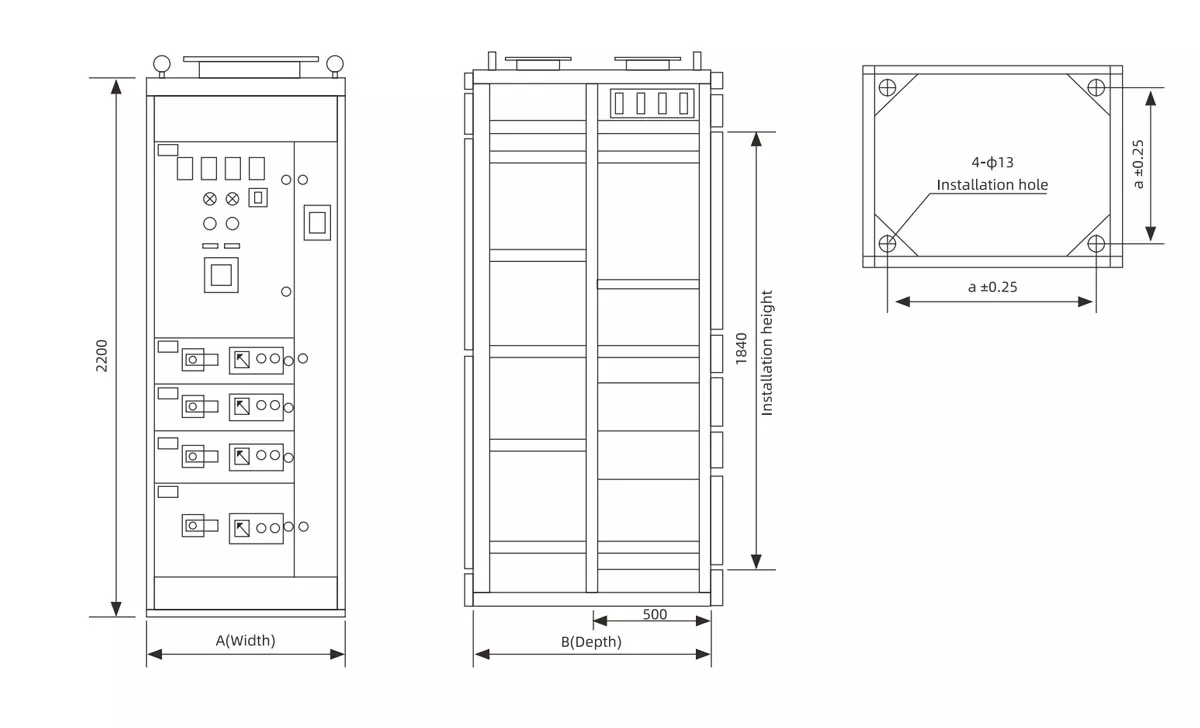

모델

핵심 전기 기술 매개변수

매개변수 항목	보충 기술 사양 설명
정격 절연 전압	AC690V 전체 회로 절연 설계, 절연 강도는 GB 및 IEC 표준 요구 사항을 충족합니다.
정격 근무 조건	AC380/400V, 50Hz, 민간 및 일반 산업 배전망에 적용 가능
정격 작동 전류	400A ~ 3150A; 최대 메인 버스바 3150A, 각 분기 회로 ≤630A
단시간 내전류	15kA ~ 50kA의 높은 차단 용량 구성, 복잡한 산업 부하 균형을 위한 심각한 단락 충격에 안정적
보호 수준	표준 IP30; 습기, 먼지, 부식성 작업 환경을 위한 업그레이드된 IP40/IP54 옵션
캐비닛 구조 형태	분리 가능한 쉐이크아웃 서랍 기능 장치, 독립된 주 회로 절연을 갖춘 완전 모듈식 조립
인증 준수	전체 시리즈는 3C 필수 인증을 통과했으며 GB7251.1 국가 표준을 준수합니다.
표준 운영 환경	주변 온도 -5℃ ~ +40℃; 고도 2000m 이하에서 안정적인 작동; 화학 공장, 지하 파이프 갤러리 및 해안 고염분 안개 지역을 위한 IP54 부식 방지 맞춤형 버전

구조 설계 및 주요 특징

1. 8MF 프로파일 볼트 조립 캐비닛(용접 없음)

캐비닛은 표준 8MF 냉간 성형 프로파일과 볼트를 사용하여 조립되어 단락 전자기력으로 인한 변형을 견딜 수 있는 높은 기계적 강도를 갖춘 용접 없는 프레임을 만듭니다.

캐비닛 패널은 냉간압연강판으로 산세처리, 인산염처리, 에폭시 정전분사 처리를 하여 내식성과 내노화성이 우수하여 유통실에서 장기간 사용시 녹이 슬거나 페인트가 벗겨지지 않는 내구성을 보장합니다. 향후 업그레이드 및 수정이 용이하도록 모듈식 컷아웃이 사전 예약되어 있습니다.

2. 3위치 안전 인터록 서랍

- 서비스 위치: 서랍이 완전히 삽입되었습니다. 주 제어 회로와 보조 제어 회로가 모두 연결되어 정상적인 작동이 가능합니다.

- 테스트 위치: 주 회로 연결이 끊어졌습니다. 다운스트림 부하를 구동하지 않고 테스트/시운전을 위해 전원이 공급되는 2차 회로.

- 분리 위치: 서랍이 완전히 인출됨; 주 회로와 보조 회로 모두 전원이 차단되어 유지 관리 및 부품 교체 시 안전이 보장됩니다.

서랍에 전원이 공급되는 동안 강제로 빠지는 것을 방지하는 기계식 잠금 장치가 장착되어 있어 안전 위험이 없습니다.

핵심 제품 장점

1. 용량 확장 및 개조 비용 절감

표준화된 서랍 유닛 사양을 사용하면 기본 캐비닛 프레임을 수정하지 않고도 추가 서랍 모듈을 설치하기만 하면 적재 용량을 추가할 수 있으므로 고정형 GGD 캐비닛에 비해 개조 비용이 훨씬 저렴합니다.

2. 공간 활용도 향상

외부 치수가 동일한 GCK 저전압 스위치기어는 고정 캐비닛보다 60% 더 많은 출력 회로를 수용하여 배전실에 필요한 공간을 줄이고 토목 엔지니어링 비용을 절감합니다.

3. 강력한 환경 적응성

표준 모델은 일반적인 실내 환경에 적합합니다. 맞춤형 IP54 부식 방지 캐비닛은 화학 공장, 지하 유틸리티 터널 및 염분 노출이 많은 해안 지역과 같은 열악한 조건에 사용할 수 있습니다.

4. 지능형 업그레이드 지원

원격 통신 및 온라인 에너지 소비 모니터링용 모듈을 추가하여 데이터 업로드 및 원격 오류 경보를 활성화하여 스마트 공장 및 지능형 빌딩의 디지털 전환을 촉진할 수 있습니다.

실제 프로젝트 사례

사례 1: 산동 연안 정밀화학 공장

높은 습도와 심각한 염분 부식으로 인해 공장에서는 HUAJIDIAN의 맞춤형 IP54 부식 방지 GCK 저전압 개폐 장치 32개를 조달했습니다. 두꺼운 부식 방지 코팅과 밀봉된 서랍 설계를 특징으로 하는 이 장치는 녹이나 절연 성능 저하 없이 4년 동안 지속적으로 작동되었습니다. 개별 생산 라인의 모터는 공장 전체의 정전 없이 유지보수를 위해 철수할 수 있어 이전 고정 캐비닛에 비해 가동 중지 시간 관련 손실을 70% 줄입니다.

사례 2: 장쑤성의 38층짜리 상업용 오피스 빌딩

지하 배전실에는 18개의 표준 IP30 캐비닛이 설치되어 HVAC 시스템, 엘리베이터, 조명 및 화재 안전 장비의 배전을 처리합니다. 고밀도 서랍 레이아웃은 배전실에서 거의 20m²의 토목 공학 공간을 절약합니다. 에너지 소비 모니터링 모듈을 갖춘 자산 관리에서는 실시간 전기 데이터를 확인하여 피크/비피크 사용량을 최적화하고 전기 비용을 절감할 수 있습니다.

FAQ

Q1: GCK 저전압 스위치기어는 염수 분무 환경이 있는 화학 공장이나 해안 지역에서 사용할 수 있습니까?

A1: 그렇습니다. 두꺼운 에폭시 코팅 캐비닛, 밀봉된 서랍 및 염수 분무 방지 표면 처리 기능을 갖춘 높은 보호 버전(IP40, IP54)을 사용할 수 있으므로 화학 작업장, 지하 유틸리티 터널 및 해안 시설에 적합합니다. 표준 IP30 버전은 부식성 가스가 없는 건조한 실내 배전실에만 적합합니다.

Q2: GCK 인출형 개폐장치와 GGD 고정형 개폐장치의 용량 확장 및 인출 회선 수의 차이점은 무엇입니까?

A2: 두 가지 주요 차이점이 있습니다. 첫째, GCK 서랍은 표준화되어 있습니다. 새로운 하중을 추가하려면 캐비닛 프레임을 수정하지 않고 추가 서랍을 설치하면 되므로 수정 비용은 GGD 장치의 절반 미만입니다. 둘째, 동일한 크기의 캐비닛의 경우 인출 회로 수가 60% 증가하여 배전실 토목 투자가 크게 절감됩니다.
