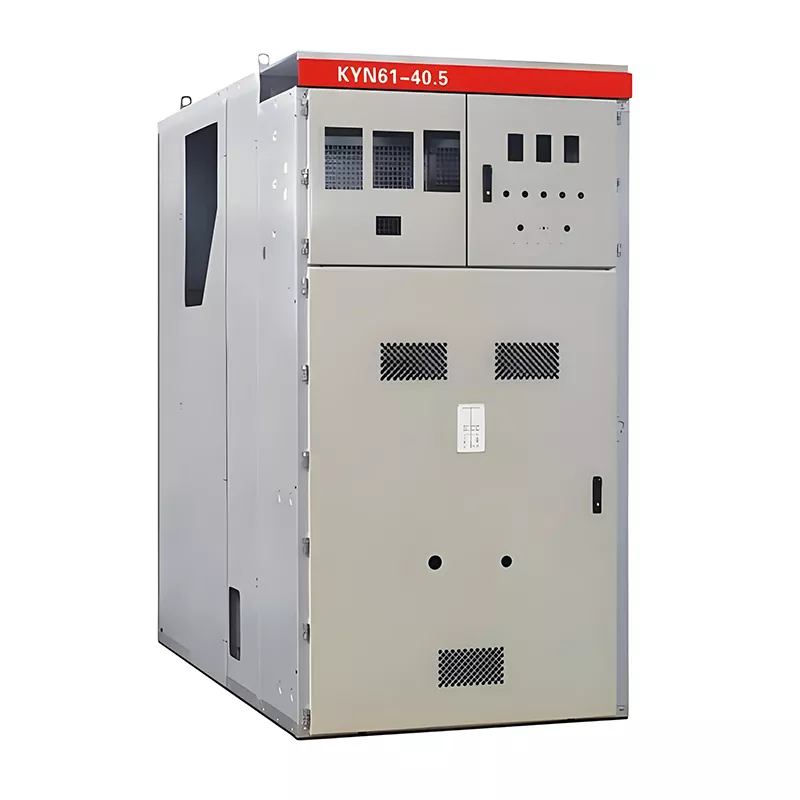

KYN61-40.5 33kV 실내 VCB 개폐기 패널

Huajidian은 R&D, 제조 및 맞춤형에 전념하는 전문 전기 장비 제조업체입니다. 고전압 및 저전압 개폐 장치의 완전한 세트 솔루션 설계. 전체 KYN61-40.5 33kV 실내 VCB 개폐기 패널 시리즈는 독립적인 디자인과 시트에서부터 포괄적이고 수직적으로 통합된 생산 공정을 거칩니다. 금속 제조부터 고전압 조립까지 모두 당사의 표준화된 제조 시설 내에서 이루어집니다. 의 제품으로 전문 전기 장비 제조업체인 이 개폐 장치는 성공적으로 배치 및 시운전되었습니다. 전력망, 산업 및 광산 시설, 데이터를 포함하여 중국 전역의 수많은 엔지니어링 프로젝트 실제 적용을 통해 운영 안정성이 검증된 센터입니다. 또한, 우리는 전 세계 고객에게 맞춤형 구성 및 크기 조정 서비스를 제공합니다.

KYN61-40.5(33kV 실내 VCB) 기갑 인출형 금속 폐쇄 개폐 장치는 KYN28A-12와 결합 가능 보조 캐비닛(특히 변압기 출력 회로용으로 설계된 AH6 또는 AT3 캐비닛 모델). 봉사 12kV/33kV, 50Hz AC 중전압 배전 시스템의 핵심 부품으로, 주로 변압기 측에서 강압된 전기를 다운스트림 부하에 안전하게 분배합니다. 그 기능은 다음과 같습니다 전기 매개변수의 실시간 모니터링, 라인 과부하 및 단락 방지, 회로 차단기 스위칭 제어. 공기 절연, 완전 금속 장갑 밀폐형 구조를 특징으로 하는 이 제품은 다음과 같은 기능을 제공합니다. 탁월한 안전 마진과 작동 신뢰성을 갖추고 있어 현대 변전소 및 산업용 전력 분배 시스템.

제품 기본 매개변수 테이블

핵심 기술 사양

1. 정격 전압: 12kV(표준 10kV 전력망과 호환 가능, 장비 절연은 40.5kV용으로 설계됨, 33kV 작동 조건 요구 사항 충족).

2. 정격 전류: 630A(메인 부스바와 함께 제공되는 회로 차단기에 모두 적용 가능).

3. 정격 주파수: 50Hz.

4. 내전압 등급: 전원 주파수 1분 내전압: 42kV(접지/상간); 번개 임펄스 내전압: 75kV(접지/상간).

5. 단락 차단 용량: 회로 차단기는 특정 요구 사항에 따라 선택할 수 있습니다. 차단 용량 범위는 20kA ~ 31.5kA입니다.

6. 보호 등급(IP 등급): 전체 캐비닛: IP4X; 회로 차단기 구획(도어가 열린 상태): IP2X.

7. 적용 가능한 표준: GB 3906, IEC 62271-200 및 중압 및 고전압 개폐 장치에 대한 기타 사양.

캐비닛 구조 설계

1. 상부 계측기 및 계전기실: 다기능 전력계, 실시간 라인 디스플레이 장치가 내장되어 있습니다. 및 작동 표시등을 통해 전압, 전력 등 전기적 매개변수를 실시간으로 온라인으로 모니터링할 수 있습니다. 현재.

2. 중간 회로 차단기 구획(핵심 작동 영역): 630A 인출형 진공 회로 차단기 장착, 기계식 인터록 작동 핸들 및 상태 표시기. 인출 가능한 유닛을 완전히 추출할 수 있으며, 전체 캐비닛을 종료할 필요 없이 전면 액세스 유지 관리가 가능하므로 비용이 크게 절감됩니다. 정전 유지 시간.

3. 하부 케이블 구획: 나가는 케이블의 라우팅 및 배선을 용이하게 하는 충분한 내부 공간을 갖추고 있습니다. 후속 검사 및 유지 관리도 포함됩니다.

제품 장점

KYN61-40.5 33kV 실내 VCB 개폐기 패널은 완전한 "5 예방" 기계적 연동 기능을 갖추고 있습니다. 시스템. 이 시스템은 우발적인 사고와 같은 운영 오류와 관련된 잠재적인 위험을 효과적으로 제거합니다. 회로 차단기를 열거나 닫거나, 회로가 작동 중인 동안 접지 스위치를 닫거나, 회로가 작동 중인 동안 캐비닛 도어를 닫아 사람에 의한 안전 사고를 방지합니다. 제품이 성공적으로 국내 전력산업 계통연계 인정기준을 통과하였습니다.

제품 적용 시나리오

1. 국내 도시 전력망 변전소 및 도시 개조 프로젝트 내의 10kV 배전실

2. 대규모 광산 작업 및 중공업 플랜트 단지 내 주 배전소 야금 산업;

3. 고층 상업용 빌딩, A등급 등 높은 신뢰성의 무정전 전원 공급이 필요한 장소 3차 병원 및 IDC 데이터 센터.

실제 엔지니어링 사례 연구

2024년 공식 프로젝트 공급업체인 Huajidian은 33kV 광산 변전소 개조 공사에 착수했습니다. 중국 북부. 이 프로젝트에는 KYN61-40.5 33kV 실내 VCB 개폐기 패널 18개를 조달하는 작업이 포함되었습니다. 광산 단지 내 두 개의 AT3 변압기에 대한 전력 분배 회로를 업그레이드하는 데 사용되었습니다.

1. 프로젝트 배경

기존의 노후화된 고정형 35kV 배전반은 절연열화로 인해 아크 발생 위험이 매우 높았습니다. 결함. 결과적으로 소유자는 노후된 장비를 교체하기 위해 Huajidian의 장갑형 인출형 스위치기어를 선택했습니다. 광산 지역의 배전 시스템의 안전 표준을 향상시킵니다.

2. 시행결과

장비는 예상치 못한 고장 없이 12개월 동안 최대 부하에서 지속적으로 작동되었습니다. 인출 가능한 트롤리 구조를 통해 일상적인 유지 관리 작업 시간이 원래 8시간에서 단 2.5시간으로 단축되었습니다. 또한, "Five-Prevention" 연동 시스템은 작동 오류로 인한 세 가지 잠재적 위험을 성공적으로 방지했습니다. 연례 장비 점검 중. 1단계의 성공적인 시운전 이후 고객은 후속 조치를 취했습니다. 발전소의 2단계 확장을 위한 배전 장비를 주문함으로써 실제 검증을 제공합니다. 과부하 작동 조건에서 제품 성능.

FAQ

Q1: 전문 산업 프로젝트의 경우 Huajidian이 KYN61-40.5의 단락 차단 매개변수를 조정할 수 있습니까? 개폐 장치?

A1: 그렇습니다. 프로젝트 현장 전력망의 특정 단락 매개변수를 기반으로 진공을 설치할 수 있습니다. 다양한 사양의 회로 차단기를 사용하여 20kA~31.5kA 범위 내에서 차단 용량을 맞춤 설정할 수 있습니다. 모두 맞춤형 매개변수는 중국 국가 표준과 IEC 표준을 모두 엄격하게 준수하며 완전한 스위치기어 유닛은 공장 출하 전에 엄격한 테스트를 거칩니다.

Q2: KYN61-40.5(33kV)와 표준 KYN28A-12(10kV) 스위치기어 모델의 핵심 차이점은 무엇입니까?

A2: KYN61-40.5는 33kV/40.5kV 절연 표준을 충족하도록 설계되었습니다. 두꺼워진 내부 파티션이 특징이며, 강화된 아크 방지 구조로 주로 변압기의 인입 및 발신 라인에 적합합니다. 33kV급 변전소. KYN28A-12는 표준 10kV 배전선용으로 설계되었습니다. 두 캐비닛 모델 모두 가능 AH6 통합 솔루션과 마찬가지로 동일한 변전소 내에서 나란히 통합 및 설치되어 스위치기어 조립을 완료합니다.

Q3: Huajidian은 제품 배송 후 설치 지침과 판매 후 기술 지원을 제공합니까? KYN61-40.5 33kV 실내 VCB 개폐기 패널?

A3: 우리는 생산 전에 프로젝트 기술 매개변수에 대한 무료 검토를 제공합니다. 표준 주문의 경우, 설치에 대한 원격 기술 지침을 제공합니다. 대규모 엔지니어링 프로젝트의 경우 엔지니어를 배치할 수 있습니다. 현장 시운전을 위해 프로젝트 현장을 방문합니다. 프로젝트 위치에 따라 협상이 진행됩니다.

조달 파트너를 위한 지침

글로벌 바이어는 당사 공장 현장 방문을 예약할 수 있습니다. Huajidian 영업팀과 상담하실 수 있습니다. 캐비닛 치수 및 구성 요소 구성과 같은 개인화된 사용자 정의 요구 사항과 관련하여 현지 전력망 표준을 완벽하게 준수하는 맞춤형 변압기 출력 개폐기 솔루션입니다.
