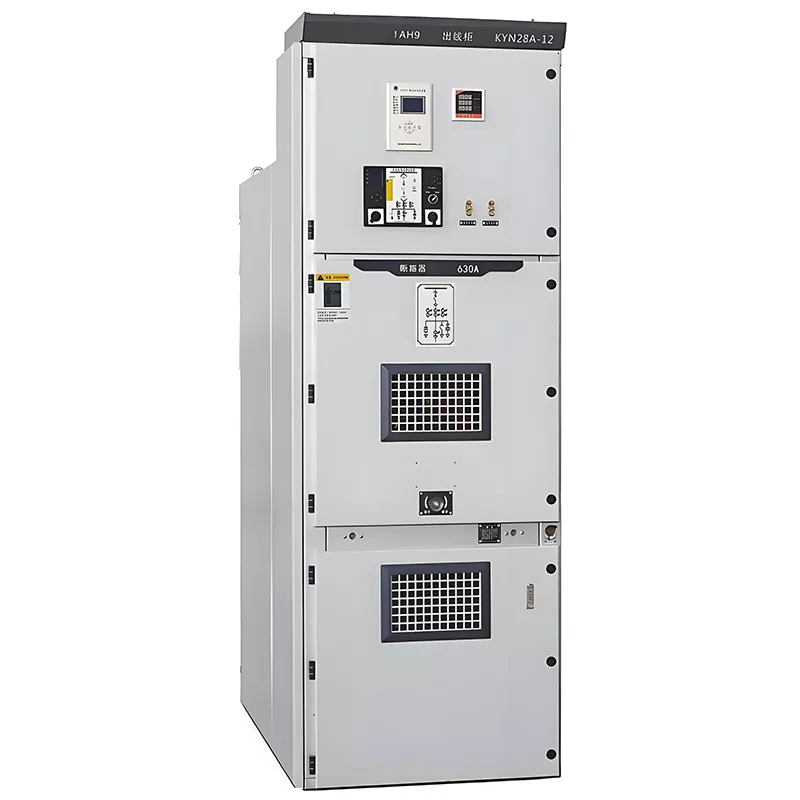

KYN28-12 중간 전압 진공 개폐기

전력 시스템 3.6kV~12kV, 3상 AC 50/60Hz

인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Huajidian KYN28-12 중압 진공 개폐 장치는 고성능 공기 절연 개폐 장치(AIS) 시스템으로 당사의 전문 시설에서 자체 개발 및 제조되었습니다. 3.6kV~12kV, 3상 AC 50/60Hz 전력 시스템용으로 설계된 이 제품은 단일 버스바 및 단면화된 단일 버스바 전원 공급 장치 구성을 모두 지원하는 실내 금속 피복 인출형 배전 장치 역할을 합니다. 진공소화기술을 활용한 이 제품은 수전, 배전, 제어, 모니터링 및 완벽한 보호를 위한 포괄적인 기능을 통합합니다. 신뢰할 수 있는 기계적 연동 구조, 유연한 설치 옵션, 엄격한 품질 표준 준수 덕분에 높은 안전 수준, 강력한 환경 적응성, 낮은 운영 및 유지 관리(O&M) 비용과 같은 뚜렷한 이점을 제공합니다. 중전압 전기 산업의 신뢰할 수 있는 공급업체인 Huajidian은 전체 수명주기 기술 지원 서비스와 함께 표준화된 스위치기어 제품과 맞춤형 스위치기어 제품을 글로벌 고객에게 제공합니다.

문의 보내기

제품 설명 적용하다 명세서 인위적인

Huajidian KYN28-12 중간 전압 진공 개폐 장치는 실내 중간 전압 배전의 완전한 세트입니다. 장비는 당사의 표준화된 생산 시설에서 정밀하게 엔지니어링 및 제조됩니다. 주로 배포됩니다. 중소형 발전소의 발전기로부터 송전, 수배전 산업 및 광업 기업 내의 변전소, 대형 고전압 모터의 시동 제어. 는 시스템을 사용하면 안전 보호를 포함하여 배전 네트워크의 지능형 종단 간 관리가 가능합니다. 실시간 모니터링으로 전기적 결함을 효과적으로 완화하고 전기의 안정적인 작동을 보장합니다. 장비.

본 제품은 IEC62271-200, IEC298, IEC298, GB3906, DL404 및 DIN.VDE0670 - 안정적인 품질과 높은 수준의 표준화를 보장합니다. 장비는 지원합니다 벽걸이 설치 및 전면 액세스 유지 관리 설계가 특징입니다. 전용 전류와 쌍을 이루는 경우 이 구성을 통해 O&M 직원은 일상적인 검사 및 장비 서비스를 수행할 수 있습니다. 캐비닛 전면에서 직접 연결하여 작동 편의성과 유지 관리 효율성을 크게 향상시켰습니다.

작동 환경 조건

장비의 장기적인 안정성과 안정적인 작동을 보장하려면 해당 환경 요구 사항을 준수해야 합니다. Huajidian KYN28-12 중간 전압 진공 개폐 장치의 경우 다음과 같습니다.

1. 주위 온도: 최대 +40°C, 최소 -15°C. 이 범위는 대다수의 사용자에게 적합합니다. 온대 및 아열대 지역의 실내 전력 분배 시나리오.

2. 주변 습도: 일일 평균 상대 습도 ≤ 95%; 월간 평균 상대 습도 ≤ 90%. 이것들 한도는 높은 습도로 인해 발생할 수 있는 장비 내 절연 실패를 효과적으로 방지합니다. 환경.

3. 고도: 고도 2500m 이하에 적합하며 대부분의 내륙 산업 및 산업 현장의 전원 공급 요구 사항을 충족합니다. 도시 공학 프로젝트.

4. 대기 환경: 작동 환경에는 부식성 연기, 독성 또는 유해 가스, 가연성 또는 유해 가스가 없어야 합니다. 폭발성 가스, 산업용 증기, 염수분무 등의 오염물질을 제거하여 장비의 부식을 방지합니다. 부품 및 절연체 손상.

핵심 제품 특징

1. 오작동 방지 설계: 높은 작동 안전성

장비에는 다음을 방지하도록 설계된 성숙하고 안정적인 기계적 연동 메커니즘이 장착되어 있습니다. 오작동. 이는 일반적인 인간의 안전을 효과적으로 제거하는 다차원적인 안전 보호 시스템을 구축합니다. 실수로 캐비닛 도어를 열거나 실수로 회로를 닫거나 부적절한 접지와 같은 오류가 발생할 수 있습니다. 전기 안전 사고를 예방하고 운영 및 유지 관리의 개인 안전을 종합적으로 보호합니다. 인력 및 배전 시스템의 운영 안정성.

2. 유연한 설치 및 작동 모드: 폭넓은 적응성

KYN28-12 중압 진공 개폐 장치는 중앙 장착 트롤리와 두 가지 유형의 모바일 메커니즘을 지원합니다. 바닥 장착형 트롤리. 이러한 적응성을 통해 특정 현장 레이아웃 및 유지 관리 관행에 적합할 수 있습니다. 다양한 클라이언트. 산업 생산 라인을 포함한 다양한 시나리오의 기술 요구 사항을 충족합니다. 지자체 배전소, 신에너지 발전소 등 유연한 장비 배치와 시운전, 교체, 유지보수가 편리합니다.

3. 다중 표준 준수: 뛰어난 호환성

전체 장치는 수많은 국제 및 국내 산업 표준을 준수하여 탁월한 성능을 입증합니다. 보편성과 장비 호환성. 이는 주류 배전 시스템과 원활하게 통합되며 현재 시장에 나와 있는 보조 전기 장비를 사용하여 프로젝트 설계 및 건설 프로세스를 단순화합니다. 향후 장비 업그레이드 및 개조를 촉진합니다.

4. 전면 액세스 유지 관리 설계: 효율적이고 편리한 서비스

기존 고전압 개폐 장치와 관련된 번거로운 유지 관리라는 일반적인 문제점을 해결하는 이 제품은 제품은 전면 접근 유지보수 구조를 특징으로 합니다. 전용 변류기와 쌍을 이루어 설계를 통해 다음이 가능합니다. 모든 일상적인 검사, 매개변수 조정 및 결함 문제 해결은 전적으로 전면에서 수행됩니다. 캐비닛. 이로 인해 제한된 공간 내에서 복잡한 작업이 필요하지 않으며 유지 관리가 크게 줄어듭니다. 애프터 서비스의 어려움과 효율성을 향상시킵니다.

핵심 기술 매개변수

기술 프로젝트	단위	매개변수 데이터
정격전압	kV	3.6, 7.2, 12
정격 절연 수준	kV	상용주파 내전압: 42/48; 번개 전류 내전압: 75/85
정격 주파수	헤르츠	50/60
정격전류	A	630, 1250, 1600, 2000, 2500, 3150, 4000, 5000
정격 단시간 전류(4s)	카	16, 20, 25, 31.5, 40, 50
정격 피크 내전류	카	40, 50, 63, 80, 100, 125
보호 수준	-	인클로저 IP4X; 회로 차단기 도어를 연 후 IP2X
전체 치수(가로×세로×높이)	mm	800(550/650/1000)×1500(1300/1670/2000)×2200
장비 무게	kg	800-1200

실제 응용 사례 연구

시립 전력망 업그레이드 프로젝트(Putian 220kV Licheng 변전소)

이 변전소의 10kV 버스바 업그레이드 프로젝트에서는 모든 노후 장비를 Huajidian KYN28-12로 완전히 교체했습니다. 개폐 장치. 빡빡한 프로젝트 일정과 지속적인 요구 사항의 엄격한 요구 사항이라는 중요한 과제를 해결합니다. 전원 공급 장치 덕분에 장비의 모듈식 구조로 인해 신속한 설치 및 시운전이 가능해졌습니다. 게다가, 안정적인 오작동 방지 연동 메커니즘과 지능형 보호 기능을 활용하여 프로젝트 변전소 배전 시스템의 안정성이 크게 향상되었습니다. 다음 프로젝트 시운전을 통해 10kV 구간은 무고장 운전을 달성하고 업그레이드를 성공적으로 완료했습니다. 도시 그리드 장비를 구축하고 주변 주민과 상업 시설에 안정적인 전력 공급을 보장합니다.

FAQ

Q1: Huajidian KYN28-12 중압 진공 개폐 장치에 적합한 시나리오는 무엇입니까?

본 제품은 3.6~12kV, 50/60Hz 3상 AC 중전압 전력계통에 사용하도록 설계되었으며, 두 가지 모두를 지원합니다. 단일 버스바 및 단면화된 단일 버스바 시스템 구성. 전력 전달용으로 널리 활용됩니다. 중소 규모 발전소, 산업 및 광산 내 변전소의 수전 및 배전 기업 및 대형 고전압 모터의 시동 제어. 또한 다양한 실내 환경에 적합합니다. 도시 변전소, 산업 단지, 신에너지를 포함한 중전압 배전 시나리오 태양광 발전소, 공공 유틸리티 전원 공급 시스템.

Q2: 기존 장비와 비교하여 이 스위치기어의 안전 보호 이점은 무엇입니까?

이 제품은 이중 기계 및 전기 안전 보호 시스템을 사용하여 기존 제품에 비해 우수한 보호 기능을 제공합니다. 단일 레이어 보호 장치를 갖춘 기존 장비에 적용됩니다. 첫째, 특수한 기계적 연동장치를 갖추고 있다. 작동 오류를 물리적으로 방지하는 장치입니다. 둘째, 수많은 국내외 규정을 준수합니다. 표준을 준수하며 과전류, 단락 및 낙뢰에 대한 포괄적인 보호 기능을 갖추고 있습니다. 셋째, 작동 및 유지보수를 위해 전면 액세스 설계를 통합하여 안전 위험을 제거합니다. 내부 캐비닛 작업과 관련이 있습니다. 넷째, 캐비닛 인클로저는 IP4X 보호 표준을 충족합니다. 먼지와 이물질의 침입을 방지하여 작업 안전성과 안정성을 종합적으로 향상시킵니다. 장비.

Q3: 이 장비에 권장되는 유지 관리 주기와 일일 관리 지침은 무엇입니까?

이 장비는 유지 관리 비용이 낮고 서비스 수명이 길다는 특징이 있습니다. 표준 종합검사 주기는 6개월, 대대적인 점검은 3년마다 권장됩니다. 일일 유지보수는 간단히 점검만 하면 됩니다. 캐비닛의 밀봉 무결성, 인출형 트롤리의 부드러운 움직임, 연동의 온전함 모니터링 매개변수가 정상 범위 내에 있는지 확인합니다. 다음 사항을 보장하는 것이 필수적입니다. 작동 환경에는 부식성, 가연성 또는 폭발성 오염 물질이 없으며 해당 온도와 습도 수준은 장비 사양을 준수합니다. 유지보수를 위한 전면 액세스 설계 덕분에, 전체 장치를 분해할 필요 없이 검사 및 시운전을 완료할 수 있습니다. 효율성과 마음의 평화를 누리는 동시에 장기적인 유지 관리 비용도 크게 절감됩니다.
