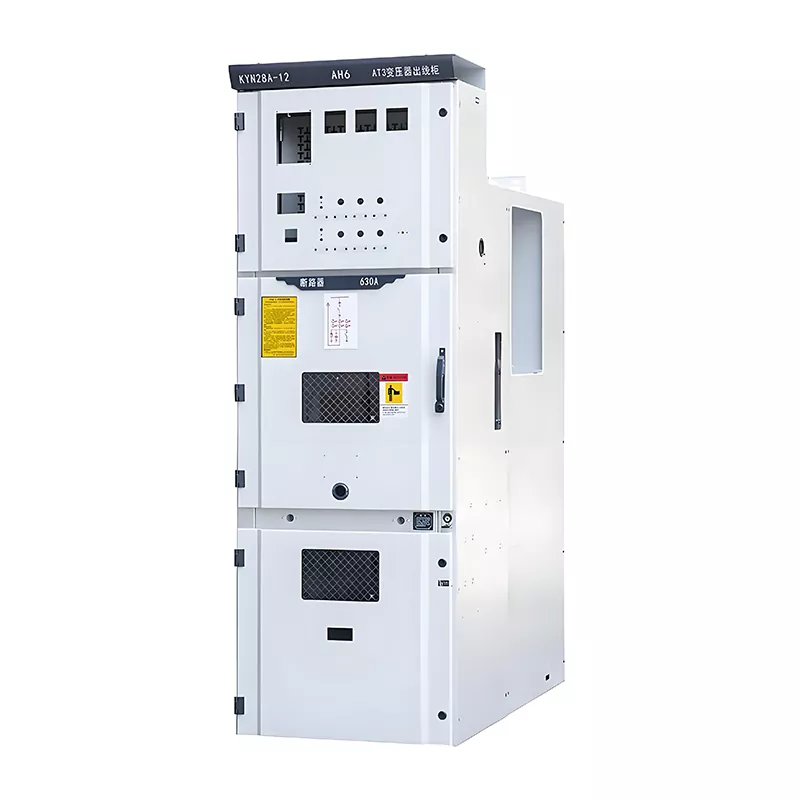

24kV 중압 lv 및 mv 배전반

전력 시스템 13.8kV~24kV, 50Hz/60Hz

인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Huajidian 24kV 중전압 lv 및 mv 개폐 장치는 중전압 배전 시스템용으로 특별히 개발 및 제조된 고성능 공기 절연 개폐 장치(AIS)입니다. 고전압 및 저전압 배전 장비 전문 공장인 Huajidian은 설계 및 제조 공정 전반에 걸쳐 세계적으로 인정받는 표준을 엄격하게 준수합니다. 진공 회로 차단기가 장착된 이 장치는 컴팩트한 모듈형 구조와 첨단 안전 연동 기술을 갖추고 있습니다. 13.8kV~24kV 범위의 전압 레벨과 호환되며 이중 주파수 전력 시스템(50Hz/60Hz)을 지원하므로 산업 생산, 도시 유틸리티 및 전력망 시스템 전반에 걸쳐 전력 수신, 배전, 제어, 모니터링 및 보호 기능을 위해 널리 적용할 수 있습니다. 강력한 환경 적응성, 유지 관리 용이성 및 높은 확장성을 갖춘 이 제품은 국내외 다양한 고압 배전 프로젝트에 신뢰할 수 있는 솔루션을 제공하여 Huajidian을 글로벌 배전 부문의 최고의 전력 장비 공급업체로 자리매김했습니다.

문의 보내기

제품 설명 적용하다 명세서 인위적인

Huajidian 24kV 중압 lv 및 mv 배전반은 중압 배전의 핵심 구성 요소 역할을 합니다. 산업 및 유틸리티 전력 시스템 내의 인프라. 중국에서 제조되었으며 성숙한 장비의 이점을 누릴 수 있습니다. 생산 공정과 엄격한 품질 관리 시스템으로 최적화된 성능을 보장합니다. 활용 공기 절연 설계를 통해 장치는 환경적 위험과 종종 관련된 높은 유지 관리 부담을 방지합니다. 전통적인 가스 절연 시스템. 고성능 진공 회로 차단기와 결합하면 포괄적인 전체 배전 작업 흐름 전반에 걸쳐 안전 관리 및 제어를 수행합니다. 제품은 두 가지 시스템을 지원합니다. 구성 - 단일 버스바 및 단면화된 단일 버스바 - 전원 공급 장치에 적응할 수 있는 유연성 제공 소규모부터 대규모까지 모든 규모의 배포 프로젝트 아키텍처. 국내 및 IEC 62271-200, GB 3906, DL 404 및 DIN VDE 0670을 포함한 국제 표준을 준수하는 장비는 안정적이고 다양한 글로벌 시장에서 규정을 준수하는 운영.

고전압 및 저전압 배전 장비 전문 제조업체로서 Huajidian은 다음 사항에 중점을 두고 있습니다. 제품의 실용성과 안전성을 모두 높였습니다. 이 24kV 개폐 장치는 다음과 같은 일반적인 단점을 해결합니다. 견고한 구조, 큰 설치 공간, 어려운 유지 관리, 제한된 확장성과 같은 기존 장비 통합된 모듈식 설계를 활용합니다. 이 접근 방식은 다음의 높은 표준 전원 공급 장치 요구 사항을 완전히 충족합니다. 현대 산업 개발 및 도시 전력망 현대화 프로젝트.

주요 제품 장점

1. 다층적인 안전 보호: 운영 위험 제로

이 장비는 성숙하고 신뢰성이 높은 "5 예방" 기계식 연동 시스템을 갖추고 있습니다. 이 시스템은 우발적인 회로 차단기 전환(개방 또는 닫기), 작동 중 접지 또는 접지 스위치가 작동 중인 동안 회로 차단기 닫기 - 구현을 통해 모든 중요한 작동 단계에서 필수 기계적 인터록. 캐비닛 인클로저는 표준을 유지합니다. 정상적인 작동 조건에서 IP4X 보호 등급; 회로 차단기실 도어가 열린 상태에서 보호 등급은 IP2X로 유지됩니다. 이렇게 하면 먼지와 이물질의 유입을 효과적으로 방지하는 동시에 보호할 수 있습니다. 우발적인 접촉에 대비하여 직원을 배치함으로써 현장 운영 안전을 크게 향상시키고 장비의 장기적인 작동 안정성.

2. 이중 구조 옵션: 다양한 시나리오에 적응 가능

건설 현장에서 자주 발생하는 복잡한 상황을 해결하기 위해 Huajidian은 두 가지 서랍 유형을 제공합니다. 구조적 옵션: 중앙 장착형 및 바닥 장착형. 중앙에 장착되는 구조로 컴팩트한 디자인이 특징입니다. 사용 가능한 공간이 제한된 실내 배전실에 이상적입니다. 반대로 바닥 설치형 구조는 우수한 내하력과 안정성을 자랑하여 산업 환경에 적합합니다. 높은 하중과 상당한 진동으로 인해. 이러한 구조적 다양성으로 인해 맞춤형 구성이 가능해졌습니다. 다양한 산업 및 프로젝트 현장의 특정 요구 사항을 충족하여 다목적 기능과 보편적인 기능을 보장합니다. 광범위한 애플리케이션에 대한 적응성.

3. 모듈형 설계: 편리한 O&M 및 향후 확장 촉진

24kV 중전압 lv 및 mv 개폐 장치는 통합 모듈형 아키텍처를 활용하며 각 기능은 다음과 같습니다. 모듈은 독립적으로 작동하며 표준화된 사양을 준수합니다. 전체적인 구조가 컴팩트하여 최소한의 물리적 공간으로. 이 표준화된 레이아웃은 일상적인 검사, 결함 진단 및 작업을 간소화합니다. 향후 용량 확장 노력. 사용자는 결함이 있는 모듈을 신속하게 교체하고 배포 용량을 확장할 수 있습니다. 이를 통해 운영 및 유지 관리 비용을 효과적으로 줄이면서 전체 서비스 수명을 연장합니다. 장비.

4. 견고한 환경 적응성과 운영 안정성

이 제품은 환경 조건에 대한 탁월한 탄력성을 보여줍니다. 표준 작동용으로 설계되었습니다. -5°C ~ +40°C의 온도 범위 내에서, 24시간 평균 온도는 35°C를 초과하지 않습니다. 추가적으로, 특정 요구 사항을 충족하기 위해 -25°C까지 작동할 수 있는 맞춤형 저온 버전을 사용할 수 있습니다. 극한 지역에 위치한 프로젝트. 이 장비는 최대 1000미터의 작동 고도에 적합합니다. 에 대한 고도가 높은 시나리오에서는 전문적인 용량 감소 솔루션을 제공할 수 있습니다. 안정적인 운영을 유지하고 있습니다. 다습한 환경(24시간 평균 상대습도 95% 이하) 및 지진 발생 8등급의 저항 등급. 장비는 부식성 가스가 없는 표준 환경에서 사용하도록 설계되었습니다. 염분무 및 폭발 위험이 있어 대부분의 산업 및 도시 배전을 담당합니다. 응용 프로그램.

주요 기술 매개변수(일부 목록)

프로젝트	단위	기술 데이터
정격전압	kV	13.8, 15, 17.5, 20, 22, 24
1분 상용주파 내전압	kV	50/60(접지/위상 간)
번개 충격 내전압	kV	125/145(접지/위상 간)
정격전류	A	630, 1250, 1600, 2000, 2500, 3150
4초 단시간 내전류	카	16, 20, 25, 31.5, 40, 50
피크 내전류	카	40, 50, 63, 80, 100, 125
크기(가로×세로×높이)	mm	1000(800) × 1800 × 2400
무게	kg	840-1500

저장 요구 사항

장비가 원래 공장 성능 무결성을 유지하려면 Huajidian 24kV 개폐 장치 장치가 다음을 수행해야 합니다. 원래 포장 안에 보관하십시오. 보관 환경은 건조하고 직사광선을 피해야 하며, 비로부터 보호됩니다. 허용되는 보관 온도 범위는 -25°C ~ +55°C입니다. 환경에 보관 높은 습도, 부식성 가스, 염수 분무 또는 인화성/폭발성 물질이 특징인 제품은 엄격히 금지됩니다. 이러한 조건은 캐비닛 부식, 구성 요소 노화 또는 절연 성능 저하로 이어질 수 있습니다. 준수 이러한 보관 지침을 준수하면 장비가 최적의 상태로 유지되고 정상적으로 작동할 수 있습니다. 설치 후 바로 시운전.

실제 응용 사례 연구

동남아시아 지능형 제조 산업단지: 24kV 배전 프로젝트

2025년에 Huajidian은 새로 건설된 24kV 중간 전압 lv 및 mv 개폐 장치의 대량 배치를 공급했습니다. 동남아시아의 지능형 제조 산업단지. 이 프로젝트는 다양한 고부하 생산을 포함합니다. 작업장 및 관련 사무실 배전 시스템. 따라서 매우 엄격한 규정을 적용합니다. 장비 안전, 안정성, 확장성에 대한 요구 사항을 충족하는 동시에 현지 환경에 적응해야 합니다. 열대기후 - 고온 다습이 특징입니다.

Huajidian은 프로젝트의 특정 운영 조건을 기반으로 장비에 대한 맞춤형 솔루션을 개발했습니다. 습도가 높은 환경과 다양한 온도 조건에서 최적의 성능을 보장합니다. 게다가, 공원의 컴팩트한 배전과의 호환성을 보장하기 위해 중앙 장착 구조 설계가 선택되었습니다. 방. 장비는 국제 IEC 표준과 현지 그리드 규정을 모두 준수합니다. 활용 단일 버스바 단면 구성으로 공원 전체에 걸쳐 분할된 전원 공급이 가능하고 효과적인 결함 격리. 1년 전 시운전 이후 장비는 작동 오류 0건과 0건을 기록했습니다. 중대한 결점. 모듈식 설계는 공원의 후속 용량 확장 및 전력 공급을 크게 촉진했습니다. 배전 시스템 업그레이드를 통해 프로젝트 운영 및 유지 관리 비용을 효과적으로 절감합니다. 그 덕분에 안정적인 성능과 맞춤형 서비스로 장비는 해외 고객으로부터 높은 평가를 받아 장기적인 협력 파트너십 구축.

FAQ

Q1: Huajidian의 24kV 개폐 장치에 적합한 시나리오는 무엇입니까?

이 장비는 주파수에서 13.8kV ~ 24kV 범위의 중전압 배전 시나리오에 맞게 설계되었습니다. 50Hz 또는 60Hz. 그것은 산업 플랜트, 도시 배전 네트워크, 그리드 변전소, 상업 공원 및 이와 유사한 분야. 수전, 배전, 전력 공급 등 다양한 요구 사항을 충족합니다. 다양한 중-고부하 전력 시스템의 지능형 모니터링 및 안전 보호. 추가적으로, 그것은 지원합니다 높은 고도, 낮은 온도, 높은 습도와 같은 특수한 작동 조건에 맞게 맞춤화되었습니다.

Q2: 이 장비에는 어떤 안전 보호 기능이 포함되어 있습니까?

이 장비는 여러 단계의 안전 보장 기능을 갖추고 있습니다. 전문적인 "5가지 예방" 기능을 갖추고 있습니다. 인간의 조작 오류를 제거하는 기계적 연동 시스템; 캐비닛 인클로저는 높은 수준의 기능을 갖추고 있습니다. 외부 환경 간섭 및 우발적인 인간 접촉으로부터 보호하기 위한 보호; 레벨 8을 보유하고 있습니다. 내진 성능으로 인해 복잡한 지질 환경에 적합합니다. 그리고 진공을 이용해서 안전한 아크 소멸을 보장하여 장비 스위칭의 안정성과 안전성을 보장하는 회로 차단기 그리고 결함 보호 프로세스.

Q3: 24kV 중압 lv 및 mv 개폐 장치는 맞춤화 및 향후 확장을 지원합니까?

네, 그렇습니다. 이 장비는 성숙한 모듈형 설계를 채택하여 탁월한 호환성과 확장성을 제공합니다. 현장 설치 공간 및 부하 요구 사항에 따라 중앙 장착형과 중앙 장착형의 두 가지 구조 구성이 가능합니다. 플로어 스탠딩 - 사용자 정의 가능. 모듈식 기능 아키텍처는 유연한 전력 확장을 지원합니다. 분배 모듈을 사용하여 프로젝트의 증가하는 부하 요구를 수용합니다. 게다가 전문화된 저온 적응 및 고도 감소와 같은 솔루션은 고유한 요구 사항을 충족하도록 맞춤화될 수 있습니다. 다양한 지역에 위치한 프로젝트의 요구 사항.
