11kV 실외 LV 및 MV VCB 패널

중국에 본사를 둔 Huajidian은 11kV 실외 LV 및 MV VCB의 R&D 및 제조에 전념하고 있습니다. 패널. 이 회사는 사내 기술 팀, 현대적인 생산 워크샵 및 완벽한 제품군을 갖추고 있습니다. 테스트 장비. 당사의 독점적이고 표준화된 공장은 엄격한 품질 관리를 구현하여 전체 프로세스 품질 관리를 보장합니다. 판금 제조부터 최종 제품 배송까지 다단계 검사를 통해 모든 것이 보장됩니다. 제품은 포괄적인 유형 테스트 인증을 성공적으로 통과했습니다. 표준 모델 외에도 맞춤형 캐비닛 솔루션, 현장 조사, 현장 설치 및 시운전 서비스 등 원스톱 제공 국내외 고객의 다양한 배전 프로젝트 요구 사항을 충족하는 솔루션입니다.

핵심 기술 매개변수

제품 구조 및 성능 특징

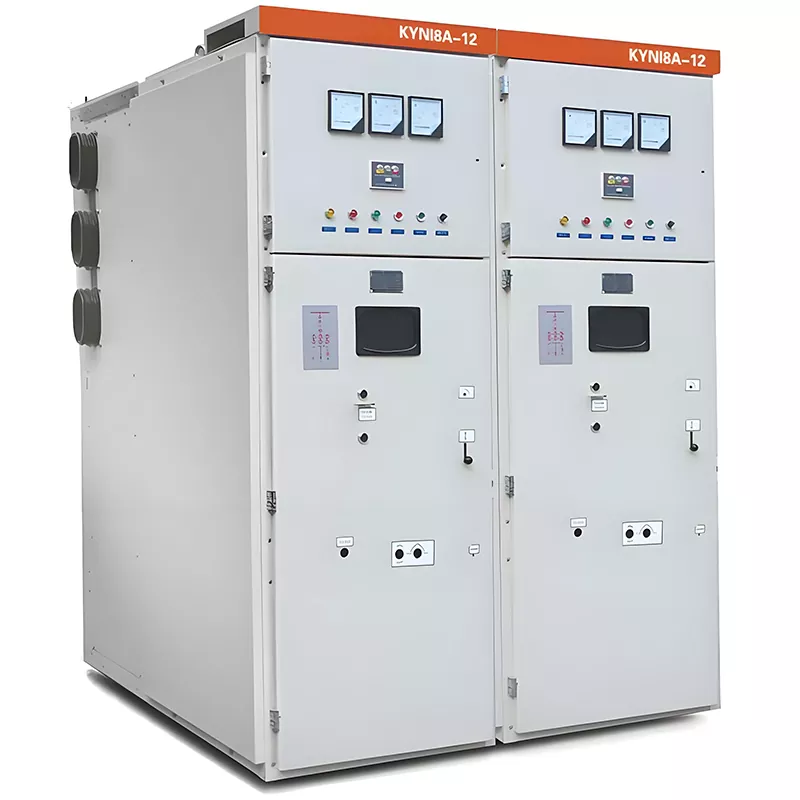

11kV 실외 LV 및 MV VCB 패널은 고품질 냉간 압연 강판을 사용하여 제작되었습니다. CNC 기술을 통해 정밀 가공되고 볼트 연결을 통해 조립됩니다. 결과적인 구조는 콤팩트하고 견고하며 계측, 작동 및 기능 영역에 대해 깔끔하게 정리된 레이아웃이 특징입니다.

1. 4개의 독립된 구획: 캐비닛은 4개의 별도 구획(버스바)으로 분할됩니다. 구획, 회로 차단기 구획, 케이블 구획 및 계측/제어 구획. 이 섹션 금속 칸막이로 완전히 분리되어 있으며 압력 완화 채널과 통합되어 있습니다. 결함이 발생한 경우, 시스템은 전기 아크의 전파를 방지하기 위해 자동으로 압력을 해제합니다.

2. 인출형(트롤리형) 회로 차단기

코어 진공 회로 차단기는 인출형 트롤리 메커니즘에 장착되어 쉽게 삽입하거나 제거할 수 있습니다. 추출되었습니다. 이 설계는 전원을 완전히 차단하지 않고도 교체 및 유지 관리를 용이하게 합니다. 캐비닛 전체. 이 장치에는 "5가지 예방" 기계적 연동 시스템이 표준으로 제공됩니다. 운영 오류의 위험을 효과적으로 제거하기 위한 하드웨어 기반 보호 장치입니다.

3. 전면 장착형 지능형 모니터링 패널

캐비닛 전면에는 계측기, 표시등 및 제어 버튼이 통합되어 있습니다. 이 인터페이스 전압, 전류, 전력 매개변수를 실시간으로 모니터링하는 동시에 상태를 직관적으로 표시합니다. 회로 개폐, 에너지 저장, 접지 등을 통해 운전 및 유지보수가 편리하고, 정기 검사.

4. 최적화된 측면 패널 방열 구조

여러 개의 환기 덕트가 캐비닛의 측면 패널에 통합되어 공기 대류와 열을 가속화합니다. 소산. 이는 고온으로 인한 부품 노화를 방지하여 장비 작동을 보장합니다. 장기간에 걸쳐 지속적으로 최대 부하로 작동합니다.

5. 모듈식 및 유연한 구성

장치 - 수신 라인 캐비닛, 송신 라인 캐비닛, PT 캐비닛, 미터링 캐비닛 및 버스 타이 포함 캐비닛 - 특정 요구 사항에 따라 조립할 수 있어 편리한 확장 및 개조가 가능합니다. 프로젝트 구현 중.

핵심 제품 장점

1. 3중 보호: 완전히 밀폐된 장갑 캐비닛 구조, "5중 방지" 연동 기능이 특징입니다. 배전 안전 위험을 효과적으로 완화하는 메커니즘 및 압력 완화 장치.

2. 프리미엄 구성 요소: 사전에 포괄적인 테스트를 거쳐 엄선된 고품질 구성 요소를 활용합니다. 열악한 작동 환경에서도 내구성을 보장하고 낮은 고장률을 보장합니다.

3. 인출형 트롤리 메커니즘: 신속한 유지 관리 및 구성이 가능한 인출형 트롤리 구조가 특징입니다. 교체하여 정전 시간을 대폭 단축합니다.

4. 통합 보호 및 제어: 계전기 보호 및 측정/제어 장치와 호환되어 다음을 허용합니다. 전력 모니터링 시스템과 완벽하게 통합되어 지능형 원격 관리 및 제어가 가능합니다.

5. 품질 보증: 전체 생산 공정은 국가 표준을 엄격히 준수하며 성공적으로 통과되었습니다. 엄격한 유형 테스트를 통해 완전한 규정 준수 및 제품 품질을 보장합니다.

실제 적용 사례

사례 1: 중국 북서부 50MW 중앙집중형 태양광 발전소 배전 지원 프로젝트

이 프로젝트를 지원하는 배전실에는 22개의 Huajidian 캐비닛이 설치되어 있습니다. 그리드 연결 및 전력 변환을 담당하는 들어오는 라인, 나가는 라인, 계량 및 버스 타이 PV 플랜트의 모습입니다. 장비는 24개월 연속 안정적으로 작동했습니다. '5예방' 연동 구조 및 단락 보호 메커니즘이 전력망에서 실시한 무작위 검사를 성공적으로 통과했습니다. 이를 통해 발전소의 안정적인 발전을 보장합니다.

사례 2: 동남아시아 대규모 상업 단지의 배전 개조

이 프로젝트에는 180,000m² 규모의 상업 단지 내 노후화된 배전 캐비닛을 개조하는 작업이 포함되었습니다. 11kV 실외 LV 및 MV VCB 패널 36개를 활용합니다. 시스템의 모듈식 설계, 설치 및 단 12일 만에 시운전이 완료되어 시설 전체의 전원을 장기간 차단할 필요가 없어졌습니다. 또한 이 시스템은 건물의 지능형 전력 분배 네트워크에 통합되어 원격 지원이 가능해졌습니다. 건물 전체의 전력 소비를 모니터링하고 수동 점검을 대폭 줄입니다. 비용.

적용 가능한 시나리오

1. 전력망 프로젝트: 새로운 변전소 및 배전소 건설, 전력망 현대화 노후화된 전력망;

2. 산업 프로젝트: 야금, 광업, 화학 및 기타 산업 분야의 작업장을 위한 배전 부문;

3. 공공 인프라: 공항, 철도 교통 시스템, 병원, 교육 기관 및 대규모 상업용 부동산 개발;

4. 신에너지: 태양광 발전소, 풍력 발전소, 에너지 저장 장치를 위한 보조 배전 시스템 프로젝트.

애프터 서비스

1. 보증 범위: 보증 기간 동안 결함이 있는 구성 요소는 무료로 교체되며 현장에서 검사 및 수리 서비스가 제공됩니다.

2. 기술 지원: 무료 기술 안내, 설치 및 시운전 지원, 실무 운영 유지보수 인력을 위한 교육;

3. 24/7 기술 지원: 장애 관련 문의에 대한 신속한 응답을 제공하는 24시간 기술 연락 서비스 그리고 문제;

4. 평생 유지 관리: 제품의 전체 수명 동안 종합적인 유지 관리 서비스를 제공합니다. 보증 후 만료된 경우에는 부품 교체 비용과 기본 서비스 요금만 부과됩니다.

FAQ

Q1: 비표준 프로젝트의 경우 Huajidian은 비표준을 사용하여 11kV 실외 LV 및 MV VCB 패널을 맞춤 설정할 수 있나요? 치수 또는 특정 기술 매개변수?

A1: 그렇습니다. 표준 제품군 외에도 캐비닛 크기, 정격 전류, 및 보조 제어 논리. 우리 기술팀은 운영 환경에 대한 현장 조사를 수행하여 개발할 수 있습니다. 맞춤형 디자인 솔루션.

Q2: 제품의 표준 사양은 1000미터 이하의 고도에 적용됩니다. 이 장치를 다음 용도에 맞게 조정할 수 있습니까? 고지대 또는 고원 환경?

A2: 당사의 표준 모델은 최대 1000미터의 고도에 적합합니다. 고도가 높은 프로젝트의 경우 맞춤형 서비스를 제공합니다. 최적화된 부품 선택과 함께 단열 및 방열 시스템을 업그레이드하여 신뢰성을 보장합니다. 고원 조건에서의 작동.

Q3: 인출형을 유지 관리하거나 교체할 때 전체 캐비닛의 전원을 차단해야 합니까? 회로 차단기?

A3: 아니요. 부스바에 전원이 공급된 상태에서 유지 관리를 위해 회로 차단기를 개별적으로 분리할 수 있습니다. 나머지 회로는 정상적으로 전원을 계속 공급합니다. 이는 사용자의 정전 손실을 최소화합니다.
