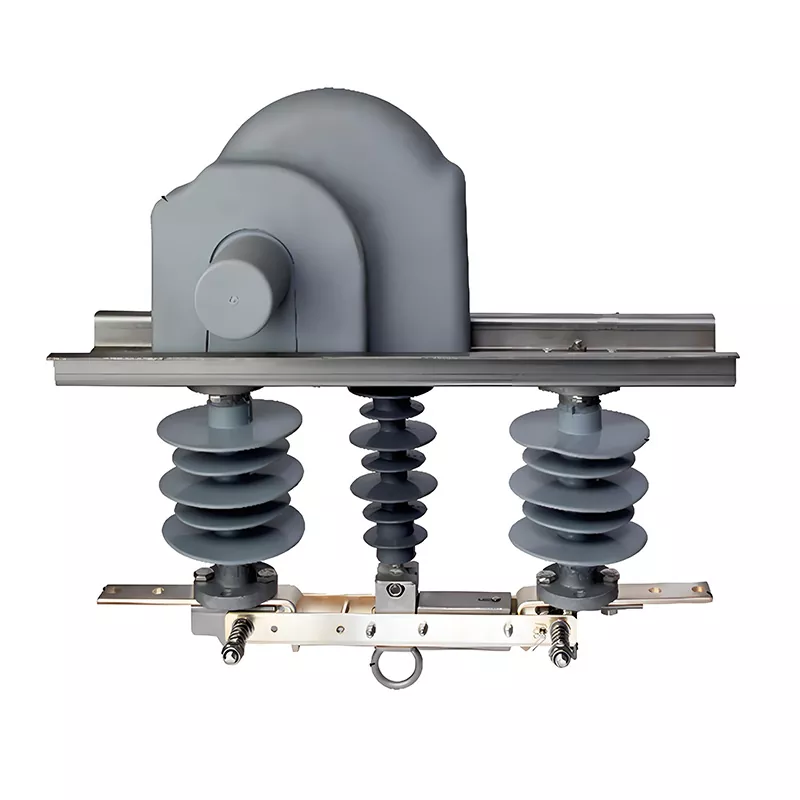

고전압 절연 스위치

HUAJIDIAN의 고전압 절연 스위치는 아크 소화 기능이 없는 무부하 절연 장치입니다. 주요 기능은 회로 차단기가 열린 후 명확하고 눈에 보이는 공극을 만들어 부하측에서 전원을 물리적으로 분리하여 유지 관리 인력의 안전을 보장하는 것입니다.

배전 자동화 개조를 위한 주류 지능형 절연 장치로서 독립적으로 작동하거나 표준 기둥 장착형 진공 회로 차단기와 결합하여 "회로 차단기 + 절연 스위치" 통합 장치를 형성할 수 있습니다. 중국의 고압 실외 전력 장비 부문에 대한 깊은 전문 지식을 바탕으로 당사는 전압, 절연 및 자동화에 관한 국제 기술 표준을 준수하는 표준화된 제품과 맞춤형 솔루션을 모두 제공합니다.

핵심 구조 구성 요소

1. 상단 장착형 회색 전기 작동 메커니즘/지능형 컨트롤러

모터, 변속기 기어 및 제어 모듈이 내장되어 있습니다. 로컬 수동 조작, 전기 개폐, 원격 파견 제어를 지원하여 배전 자동화 시스템에 직접 통합할 수 있습니다. 또한 원격 위치 신호 및 실시간 회선 표시를 위한 옵션 모듈을 지원하여 "4개 원격"(원격 신호, 원격 측정, 원격 제어 및 원격 조정)에 대한 스마트 그리드 요구 사항을 충족합니다.

2.

2. 절연 부싱

왼쪽 및 오른쪽 위상은 대형 셰드 절연체를 사용하여 전도성 회로를 지원하고, 중앙 위상은 접지 스위치 및 전송 메커니즘에 대한 절연 지원 역할을 하는 소형 소형 셰드 구조를 특징으로 하여 전신주에 컴팩트한 설치가 용이합니다.

3. 전도성 접점 및 단자

고전도성 합금으로 제작되고 내부식성 및 내산화성 처리가 되어 열악한 실외 환경에서도 안정적인 회로 연속성을 보장합니다.

4. 중앙 리프팅 링과 스프링 인터록 구조

수동 조작과 접지 스위치 간의 기계적 연동을 가능하게 합니다. 우발적인 작동의 위험을 제거하기 위해 열림/닫힘 위치를 잠급니다.

주요 기능적 장점

1. 시각적인 물리적 격리로 유지보수 안전성 보장

전원이 꺼지면 고전압 절연 스위치는 그리드 유지 관리에 대한 글로벌 안전 표준을 준수하여 전원과 부하를 완전히 분리하는 뚜렷한 공극을 생성합니다.

2. 다양한 O&M 시나리오에 적합한 세 가지 제어 모드

수동, 전기 및 원격 제어 옵션을 사용할 수 있습니다. 원격 중앙 집중식 작업은 현장 기둥 등반을 대체하여 활선 작업과 관련된 안전 위험을 크게 줄입니다.

3. 배전자동화 시스템과의 호환성

개방/폐쇄 상태 신호를 자동화 마스터 스테이션으로 실시간 전송하여 스마트 그리드 자가 치유 업그레이드를 위한 원격 신호 요구 사항을 충족합니다.

4. 확장 가능한 기능 모듈

옵션 액세서리에는 활선 표시기, 오류 모니터링 및 오작동 방지 인터록이 포함되어 다양한 지역의 다양한 스마트 그리드 구축 요구 사항을 충족합니다.

5. 컴팩트한 폴 장착형 디자인

중앙 단계의 축소된 창고 구조는 전체 장비 부피를 최소화하여 추가 장착 브래킷 없이 기존 전신주에 설치할 수 있습니다.

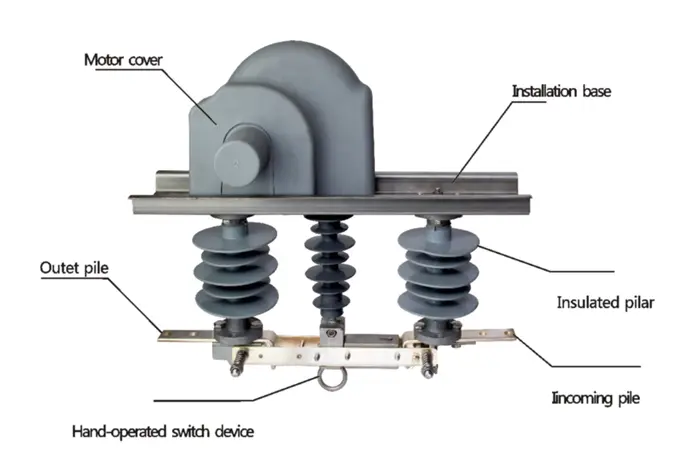

구조적 표현

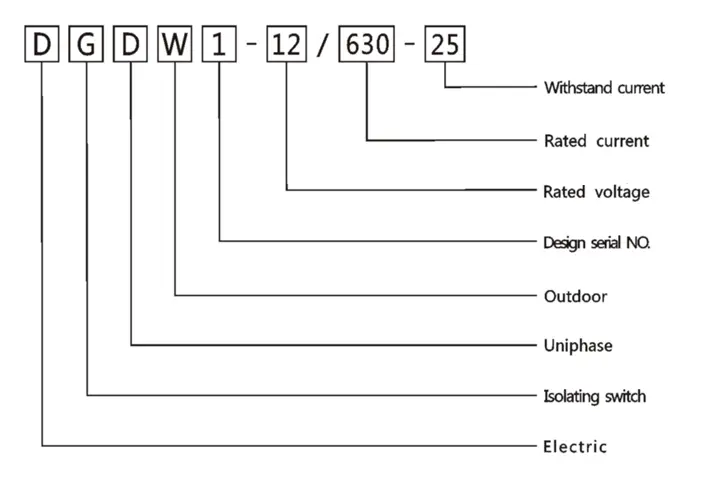

유형 소개

표준 핵심 기술 매개변수

주요 애플리케이션 시나리오

1. 라인 유지 관리를 위한 필수 절연 요구 사항을 충족하기 위해 ZW8-12 또는 ZW32-12 극 장착형 진공 회로 차단기와 함께 사용됩니다.

2. 도시 및 농촌 배전망 자동화 업그레이드 중 라인을 구역화하고 분기하여 결함이 있는 구역을 원격으로 격리할 수 있습니다.

3. 10kV 도시 및 농촌 가공 간선 및 지선의 유지 관리 및 장비 교체를 위한 전용 안전 격리 장치.

실제 구현 사례

2025년 동남아시아 전력 공급국은 42개 마을과 180km가 넘는 10kV 가공선을 포괄하는 농촌 지역을 위한 스마트 배전망 업그레이드 프로젝트를 시작했습니다. 원래 라인에는 원격 제어 기능이 없는 전통적인 수동 분리 스위치만 장착되어 있었습니다. 유지보수 담당자는 현장 작업을 위해 기둥에 올라야 했기 때문에 정전이 길어지고 안전 위험이 높아졌습니다.

프로젝트 계약자는 자동화된 분할 라인 시스템을 구축하기 위해 ZW32-12 진공 회로 차단기와 결합된 HUAJIDIAN의 스마트 고전압 절연 스위치를 선택했습니다. 절연 및 통신 프로토콜에 대한 현지 국가 표준을 충족하도록 맞춤형 수정을 갖춘 총 126개의 장치가 공급되었습니다.

그리드 연결 운영 1년 만에 달성한 중요한 결과:

1. 회선 전환 작업은 전적으로 파견 센터의 원격 제어를 통해 수행되므로 현장 실시간 작업 빈도가 85% 감소합니다.

2. 장애 격리 및 전원 복구에 소요되는 시간이 2~3시간에서 3분 미만으로 단축되어 전원 공급 장치의 신뢰성이 크게 향상되었습니다.

3. 눈에 보이는 절연갭 구조로 유지보수 시 감전의 위험이 없어 연중 안전사고가 0건으로 발생합니다.

이 프로젝트는 해외 그리드 업그레이드에 대한 제품의 적합성을 완전히 검증하고 원스톱 맞춤형 서비스를 제공하는 HUAJIDIAN의 역량을 보여줍니다.

비교: HUAJIDIAN 스마트 연결 해제 스위치 대 표준 수동 연결 해제 스위치

제조 역량 및 맞춤 서비스

HUAJIDIAN은 포괄적인 고전압 전기 성능 테스트 장치를 완벽하게 갖춘 R&D, 스탬핑, 조립 및 완제품 테스트를 통합하는 독립적인 제조 시설을 운영하고 있습니다. 우리는 글로벌 고객이 생산 라인 및 테스트 시설에 대한 현장 방문을 예약하고 직접 샘플을 선택하는 것을 환영합니다.

우리는 국가 표준을 기반으로 포괄적인 맞춤화를 지원합니다. 절연 매개변수, 통신 프로토콜, 작동 전압, 기계적 연동 구조 및 인클로저 보호 등급을 모두 조정할 수 있습니다. 표준 대량 조달이든 특수 프로젝트별 장비이든 당사 기술 팀은 일대일 솔루션 지원을 제공합니다. 매개변수, 견적, 맞춤형 도면에 관한 문의는 언제든지 환영합니다.

FAQ

Q1: 이 고전압 절연 스위치는 진공 회로 차단기처럼 자체적으로 부하 전류를 차단할 수 있습니까?

A1: 아니요. 이 장치는 무부하 작동용으로 설계되었으며 아크 소화실이 없습니다. 진공 회로 차단기는 차단 스위치가 눈에 보이는 절연 간격을 생성하기 전에 먼저 부하 전류를 차단해야 합니다. 아크 관련 단락 사고를 방지하기 위해 부하 상태에서의 스위칭은 엄격히 금지됩니다. 이 장치는 ZW8-12 또는 ZW32-12와 같은 기둥 장착형 회로 차단기와 함께 사용해야 합니다.

Q2: 원격 제어는 표준 기능입니까, 아니면 추가 사용자 정의가 필요합니까?

A2: HUAJIDIAN 스마트 분리 스위치에는 전기 작동 메커니즘과 원격 통신 인터페이스가 표준으로 제공됩니다. 추가 비용 없이 개방/폐쇄 상태에 대한 원격 신호가 내장되어 있습니다. 특정 프로젝트 요구 사항에 따라 활성 라인 표시기 또는 오류 모니터링 확장과 같은 옵션 모듈을 추가할 수 있습니다.

Q3: 중국 이외의 국가의 전기 표준을 준수하도록 제품 매개변수를 수정할 수 있습니까?

A3: 그렇습니다. 중압 배전 장비 전문 제조업체로서 당사는 정격 전류, 단시간 내전류, 절연체 연면 거리, 원격 통신 프로토콜, 제어 전원 전압 등 전 세계 표준을 충족하는 전체 매개변수 맞춤화를 제공합니다. 현지 공식 전기 사양을 제공하기만 하면 당사 R&D 팀이 제품 구조와 매개변수를 최적화하여 지역 인증 요구 사항을 준수하도록 해드립니다.
