33kV 기둥 장착형 진공 회로 차단기

HUAJIDIAN 33kV 극 장착형 진공 회로 차단기는 10kV~33kV 실외 배전 시스템용으로 설계된 고성능 중전압 개폐기입니다. 주로 변전소의 출력 공급 장치, 산업 및 광업 기업의 고전압 수신 라인, 주거 지역의 지선 보호 및 제어에 사용됩니다.

이 제품은 진공 차단기와 지능형 컨트롤러를 혁신적으로 통합하고 포괄적인 그리드 보호 로직이 내장되어 있습니다. 본선로의 전력 공급을 중단하지 않고 고장 지점을 독립적으로 격리할 수 있어 정전 피해를 효과적으로 최소화하고 배전망 운영 안정성을 높일 수 있습니다. 이는 현대 지능형 유통 네트워크를 위한 인프라의 핵심 부분 역할을 합니다.

핵심 제품 매개변수

HUAJIDIAN은 산업 제조 표준을 엄격하게 준수하며 장비 매개변수는 실외 3상 AC 배전 시스템의 작동 요구 사항과 완벽하게 호환됩니다. 주요 매개변수는 다음과 같습니다:

1. 정격 전압 : 12kV (10kV 도시 / 농촌 배전선에 적합, 33kV 전주 장착 작동 조건과 호환 가능)

2. 정격 전류: 630A, 1000A, 1250A(다양한 부하 요구 사항을 충족하는 여러 사양)

3. 정격 단락 차단 전류: 20kA, 25kA(심각한 그리드 오류 차단 가능)

4. 적용 가능한 시스템: 50Hz 삼상 AC 실외 배전 시스템

5. 작동 모드: 이중 수동/전기 제어; 지능형 원격 작동 지원

주요 구조 및 성능 특징

1. 통합적이고 최적화된 구조 설계

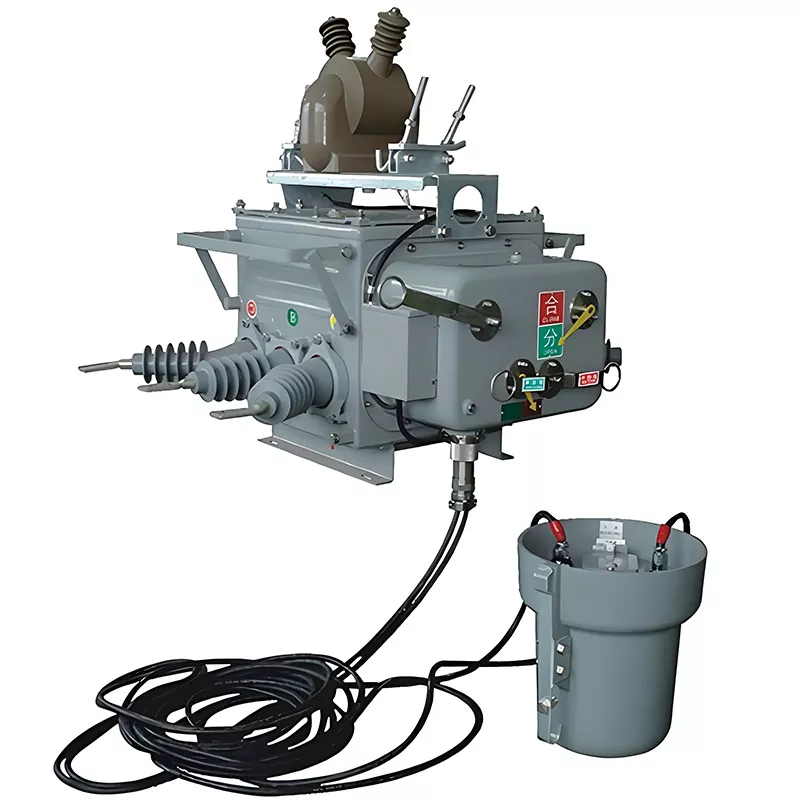

33kV 극 장착형 진공 회로 차단기에는 부하 전환 및 단락 전류 차단을 담당하는 고성능 진공 차단기가 내장되어 있습니다. 외부 아크 누출 없이 신속한 아크 소멸을 제공합니다. 빨간색/녹색 상태 표시기와 함께 스프링 충전 핸들과 수동 열기/닫기 핸들이 장착된 이 장치를 사용하면 작동 상태를 명확하고 직접적으로 시각적으로 모니터링할 수 있습니다. 내장된 스프링 충전 메커니즘은 안정적인 에너지 저장과 안정적인 스위칭 작동을 보장하여 장기간 자주 사용하는 요구 사항을 충족합니다.

갈색 절연 하우징 전압 변압기(PT)가 장치 상단에 장착되어 다운스트림 컨트롤러에 전원 및 라인 전압 샘플링을 제공합니다. 이 장치는 검정색 특수 방수 케이블을 통해 컨트롤러에 연결되어 실시간 전류 및 전압 신호를 전송하는 동시에 제어 시스템에 안정적인 작동 전원을 공급합니다.

2. 우수한 실외 환경 적응성

33kV 기둥 장착형 진공 회로 차단기는 방수 및 녹 방지 기능을 갖춘 완전 밀봉 통합 인클로저 설계가 특징입니다. 외부 실리콘 하우징은 먼지 방지 기능과 자외선 차단 기능이 있어 고온, 폭우, 강풍과 같은 극한의 실외 조건을 견딜 수 있습니다. 최소한의 유지 관리 요구 사항으로 장기간 기둥 장착 작동을 위해 설계되어 그리드 작동 및 유지 관리 비용을 크게 줄입니다.

3. 지능형 통합 보호 로직

배전 네트워크에 대한 지능형 "감시자" 역할을 하는 이 장치에는 무순차 접지 및 과전류 조건에 대한 입증된 보호 논리가 통합되어 있습니다. 이는 급속 트리핑, 시간 지연 과전류 보호, 저전압 트리핑 및 자동 재폐로를 지원합니다. 사용자 분기선에 단상 지락 또는 상간 단락이 발생하는 경우 장치는 밀리초 내에 자동으로 트립되어 결함이 있는 부분을 격리합니다. 이를 통해 구간별 보호가 가능해 주선에서 광범위한 정전이 발생하는 것을 방지할 수 있습니다.

핵심 기능적 장점

1. 향상된 전력망 안정성을 위한 정밀한 오류 격리

도시 및 농촌 배전선의 일반적인 결함을 해결하도록 설계된 이 장치는 결함이 있는 지점을 정확하게 찾아 독립적으로 격리합니다. 결함이 있는 라인이 격리되면 메인 라인에 대한 전원 공급이 중단 없이 계속됩니다. 이는 정전 기간과 범위를 효과적으로 최소화하여 주거 지역, 산업 단지 및 농촌 전력망의 전원 공급 신뢰성을 크게 향상시킵니다.

2. 다차원 원격 지능형 제어

함께 제공되는 지능형 컨트롤러는 원격 스위칭, 자동 오류 보고 및 실시간 데이터 전송을 지원하는 포괄적인 기능을 제공합니다. 4G, 광섬유, 전력선 캐리어(PLC) 등 세 가지 주요 통신 방법과 호환되며 배전 자동화 마스터 스테이션과 원활하게 통합되어 기둥 장착 장비의 무인 작동, 원격 모니터링 및 지능형 관리가 가능합니다.

3. 국제표준 준수 및 맞춤형 지원

배전 장비 전문 제조업체인 HUAJIDIAN은 다양한 국가의 전기 표준 및 그리드 운영 사양에 맞춘 맞춤형 맞춤 서비스를 제공합니다. 우리는 매개변수 조정, 기능 최적화 및 구조 업그레이드를 지원하여 글로벌 사용자에게 원스톱 독점 솔루션을 제공합니다.

일반적인 애플리케이션 시나리오

1. 도시 및 농촌 배전선: 10kV 가공선의 경계 보호; 주거 지역사회와 공장에 서비스를 제공하는 지선의 소유권 경계 스위치 역할을 합니다.

2. 그리드 자동화 업그레이드: 노후화된 배전망에 대한 보호 및 지능형 업그레이드를 구역화하여 배전선의 자동 결함 진단 및 격리를 가능하게 합니다.

3. 산업 및 광업 배전: 산업 단지, 광산 및 석유화학 프로젝트를 위한 고전압 인입 라인 보호를 통해 산업 장비의 안전하고 안정적인 작동을 보장합니다.

4. 변전소 배전 시스템: 현대 배전 네트워크의 자동화 요구 사항을 충족하는 중소 규모 변전소를 위한 피더 보호입니다.

실제 프로젝트 사례 연구

1. 프로젝트 배경

2024년에는 중국 동부 지역에서 농촌 그리드 자동화 업그레이드 프로젝트가 시작되었습니다. 지방 농촌 배전선은 널리 분산되어 있고 지선 단선이 자주 발생했습니다. 단일 지점 결함으로 인해 전체 지역에 걸쳐 정전이 발생하여 주거용 전기 사용과 농촌 산업 생산에 심각한 영향을 미칠 수 있습니다.

2. 응용 솔루션

이 프로젝트에는 분기선 경계와 주 배전선 섹션을 따라 HUAJIDIAN 33kV 전주 장착형 진공 회로 차단기를 일괄 배치하는 작업이 포함되었습니다. 로컬 배전 자동화 마스터 스테이션에 대한 광섬유 연결을 통해 라인 전압, 전류 및 작동 상태를 실시간으로 모니터링할 수 있을 뿐만 아니라 지능형 자동 오류 차단 및 재폐로 작업이 가능해졌습니다.

3. 사업결과

장비 시운전 후 회선 결함 격리를 위한 응답 속도가 90% 향상되었으며 분기 결함으로 인해 더 이상 주선에 대한 전원 공급이 중단되지 않았습니다. 지역 전력망의 연간 평균 정전 횟수는 6회에서 1회 미만으로 감소했으며, 전력망 운영 및 유지 관리에 대한 수동 작업량은 70% 감소했습니다. 이를 통해 노후화된 농촌 전력망과 관련된 빈번한 오류 및 유지 관리의 어려움 문제를 성공적으로 해결하여 지능형 업그레이드를 효과적으로 완료했습니다.

FAQ

Q1: HUAJIDIAN 33kV 기둥 장착형 진공 회로 차단기는 열악한 환경에서도 실외에서 안정적으로 작동할 수 있습니까?

A1: 네, 그럴 수 있습니다. 이 장치는 UV 및 얼룩 방지 외부 실리콘 구성 요소와 함께 완전히 밀봉된 방수 및 녹 방지 인클로저를 갖추고 있습니다. 특히 기둥 장착형 실외 배치에 최적화된 이 제품은 고온 및 저온, 폭우, 강한 자외선 복사 등의 극한 조건을 견디고 엄격한 실외 환경 시뮬레이션 테스트를 통과하여 긴 서비스 수명과 사실상 유지 관리가 필요 없는 장기 작동을 보장합니다.

Q2: 제품은 지능형 제어 및 관리를 위해 어떤 원격 통신 방법을 지원합니까?

A2: 다중 채널 지능형 컨트롤러가 장착된 이 장치는 4G 무선, 광섬유 및 전력선 캐리어(PLC)의 세 가지 주요 원격 통신 모드를 지원합니다. 배전 자동화 마스터 스테이션과 원활하게 통합되어 원격 스위칭, 실시간 오류 경보, 운영 데이터 통계 및 원격 장비 모니터링을 지원하여 현대 스마트 그리드 개발 요구 사항을 충족합니다.

Q3: 다양한 국가의 전기 표준을 충족하도록 제품을 맞춤 설정할 수 있습니까?

A3: 그렇습니다. HUAJIDIAN은 다양한 국가 및 지역의 전기 표준 및 그리드 사양에 맞게 장치 매개변수, 보호 논리, 통신 프로토콜 및 구조 구성에 대한 포괄적인 사용자 정의를 제공합니다. 또한 다양한 글로벌 엔지니어링 프로젝트의 요구 사항을 충족하기 위해 규정 준수 문서를 제공합니다.
