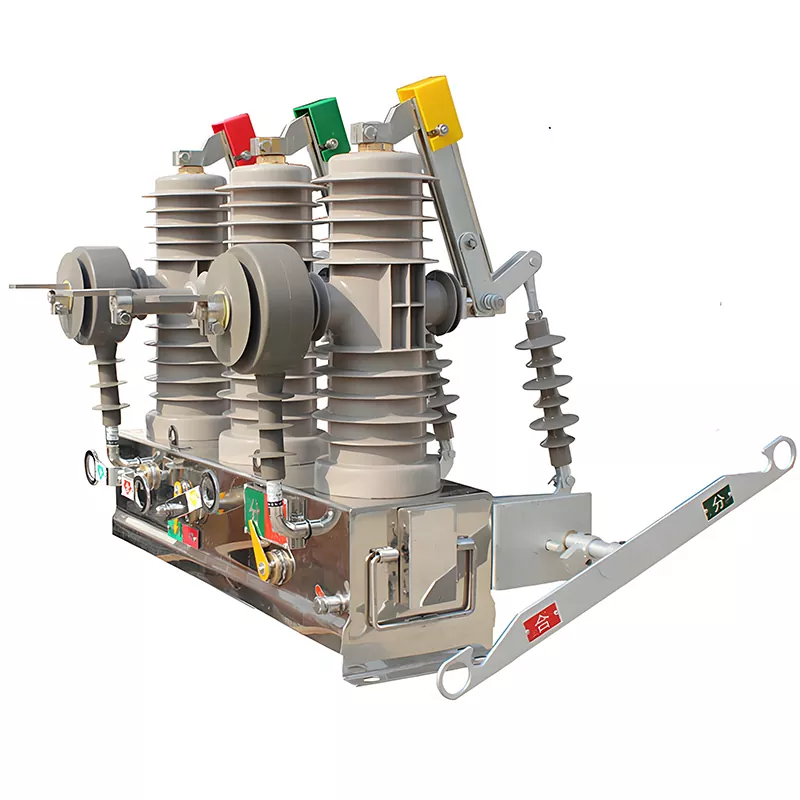

11kV 기둥 장착형 진공 회로 차단기

HUAJIDIAN 11kV 기둥 장착형 진공 회로 차단기는 기존 실외 스위치의 문제점, 즉 높은 고장률, 번거로운 유지 관리 및 제한된 기능을 해결하기 위해 설계된 진화를 나타냅니다. 정격전압 12kV로 3상 AC 50Hz 실외 배전망과 호환됩니다. 전통적인 스프링 메커니즘에서 벗어나 유선형 구조와 마모되기 쉬운 부품이 적은 고급 영구 자석 작동 메커니즘을 채택했습니다. 진공 차단기와 결합하여 안정적이고 신뢰할 수 있는 성능을 보장합니다. 이 제품은 다양한 통신 방법(예: GPRS 및 광섬유)을 지원하는 지능형 측정, 제어 및 보호 시스템을 통합하여 자동 결함 식별, 원격 제어, 실시간 데이터 모니터링 및 정밀한 결함 격리를 가능하게 함으로써 배전망 자동화(FA)의 무인 작동 요구 사항을 충족합니다.

핵심 제품 장점

1. 안정적인 구조, 매우 낮은 유지 관리 비용

영구 자석 작동 메커니즘을 활용함으로써 기존 스프링 메커니즘에서 볼 수 있는 복잡한 전달 구조를 완전히 제거한 설계입니다. 부품 수가 적고 마모되기 쉬운 탄성 부품이 없기 때문에 기존 장비에서 흔히 발생하는 기계적 피로 및 높은 고장률과 관련된 문제를 근본적으로 해결합니다.

2. 뛰어난 수명으로 빈번한 작업에 적합

11kV 기둥 장착형 진공 회로 차단기는 최대 30,000회 작동의 기계적 수명을 자랑합니다. 장기간에 걸쳐 빈번한 개방 및 폐쇄 주기를 견딜 수 있어 자동 재폐로 및 고주파수 전환과 관련된 스마트 배전망 애플리케이션에 완벽하게 적합합니다. 이를 통해 잦은 작동으로 인한 장비 손상을 방지하고 그리드 자동화 시스템의 지속적이고 안정적인 성능을 보장합니다.

3. 강력한 오류 처리, 안전하고 안정적인 작동

정격 단락 차단 전류가 25kA인 이 장치는 30회 연속 단락 차단 작업을 안정적으로 수행할 수 있습니다. 마이크로프로세서 기반 보호 장치가 내장되어 있어 전압 차단을 포함한 3단계 방향성 과전류 보호, 영순서 보호, 자동 재폐로 등 포괄적인 보호 기능 제품군을 제공합니다. 그리드 오류를 신속하게 식별 및 격리하고 오류 전파를 방지하며 그리드 운영의 안전성을 강화합니다.

4. 지능형 통합 및 원격 관리

측정, 제어, 보호, 통신 기능을 단일 장치에 통합하여 원격 스위칭(개폐), 실시간 전력 데이터 모니터링, 오류 경보 및 데이터 업로드를 지원합니다. GPRS 및 광섬유와 같은 주류 통신 모드와 호환되며 스마트 그리드 관리 플랫폼과 원활하게 인터페이스하여 유통 네트워크의 디지털, 시각화 및 지능형 O&M(운영 및 유지 관리)을 가능하게 합니다.

5. 극한의 야외 환경에 대한 적응성

혹독한 실외 조건을 위해 특별히 설계된 이 제품은 높은 보호 등급을 갖추고 있으며 -40°C ~ +70°C의 극한 온도 범위 내에서 안정적으로 작동합니다. 최대 2,000m의 고도와 클래스 V 오염이 심한 지역에 적합합니다. 고온 및 저온, 부식, 먼지에 대한 내성이 뛰어나 해안 지역, 산업 지역, 고지대 등 다양하고 복잡한 실외 환경에 적응합니다.

응용 시나리오

1. 변전소 통합: 변전소 주 변압기의 10kV 측에서 나가는 피더 스위치 역할을 하여 피더 회로에 대한 안전한 스위칭 및 오류 보호를 보장합니다.

2. 라인 개조 및 업그레이드: 분할된 전원 공급 장치 및 오류 격리를 가능하게 하기 위해 분할 또는 연결 스위치로 배전선 전주/탑에 설치됩니다.

3. 일반 배전 시나리오: 도시 스마트 그리드, 농촌 그리드 업그레이드, 산업 및 광업 기업, 주거 지역 사회 및 상업 공원의 배전 제어에 적합합니다.

4. 고신뢰성 전원 공급 장치 시나리오: 높은 공급 신뢰성과 배전망 자동화 업그레이드가 필요한 분야에 특히 적합합니다. 결함이 있는 부분을 신속하게 격리하고, 영향을 받지 않은 부분에 전력을 복구하여 서비스 품질을 크게 향상시킵니다.

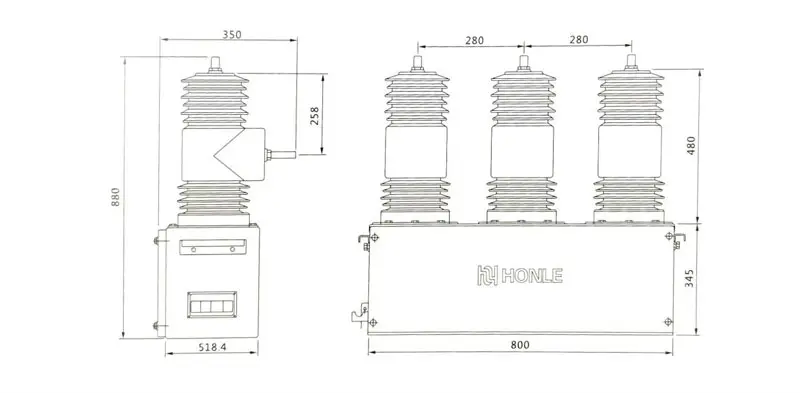

기술적인 매개변수

실제 적용 사례

사례: 안후이의 농촌 그리드 자동화 업그레이드 프로젝트

2025년, 안후이성 방부시 구전현은 농촌 전력망 자동화 업그레이드 프로젝트를 시작하여 HUAJIDIAN 11kV 전주 장착형 진공 회로 차단기를 대량 배치했습니다. 원래의 지역 농촌 전력망은 자동화 수준이 낮고 오류가 자주 발생하는 전통적인 개폐 장치에 의존했습니다. 전선 결함으로 인해 광범위한 정전이 발생하여 농촌 주민과 마을 기업의 안정적인 전력 수요를 충족하지 못했습니다.

이 프로젝트는 활선 바이패스 방법을 사용하여 배전선의 주요 부분에 지능형 회로 차단기를 설치하여 현지 사용자의 전원 공급에 방해가 되지 않도록 합니다. 영구 자석 메커니즘의 안정적인 성능과 지능형 오류 식별 시스템을 활용하여 이 장치는 밀리초 수준의 오류 감지를 달성하고 오류가 있는 라인 세그먼트를 자동으로 격리하며 영향을 받지 않은 영역에 전력을 신속하게 복원합니다.

장치 배포 이후 지역 농촌 전력망의 결함으로 인한 정전 비율이 크게 감소했으며 지역 전원 공급 장치 신뢰성이 99.98%로 향상되었습니다. 이 제품은 저온 및 심한 오염에 대한 탁월한 내성을 갖추고 있어 복잡한 시골 야외 환경에 완벽하게 적합합니다. 장기적으로 유지 관리가 필요 없이 운영되어 그리드 운영 및 유지 관리 부담을 효과적으로 줄이고 농촌 스마트 그리드 업그레이드 목표를 성공적으로 달성합니다.

FAQ

Q1: 기존 스프링 메커니즘과 비교하여 영구 자석 메커니즘의 주요 장점은 무엇입니까?

HUAJIDIAN 영구 자석 메커니즘은 기존 스프링 메커니즘에서 발견되는 복잡한 전송 구조를 제거합니다. 유선형 내부 설계와 취약한 탄성 구성 요소가 없어 스프링 메커니즘과 관련된 재료 피로, 걸림 및 높은 고장률과 같은 문제를 근본적으로 해결합니다. 이 장치는 탁월한 작동 안정성과 최대 30,000회 작동의 기계적 수명을 제공하여 배전망에서 빈번한 전환 및 자동 재폐로를 지원합니다. 또한 유지보수가 필요 없는 작동이 가능하므로 사용자의 장기 O&M 비용이 크게 절감됩니다.

Q2: 이 회로 차단기는 혹독한 실외 조건을 견딜 수 있습니까?

예. 이 제품은 극한의 실외 환경에 최적화되어 -40°C ~ +70°C의 온도 범위에서 안정적인 작동이 가능하고 최대 2,000m의 고도와 클래스 V 오염이 심한 지역에 적합합니다. 높은 침투 보호 등급과 먼지, 부식 및 극한 온도에 대한 뛰어난 저항성을 갖춘 이 제품은 습한 해안 지역, 산업 지역, 고산 지역과 같은 열악한 환경에서 안정적으로 작동하여 장기적인 실외 서비스 요구 사항을 완벽하게 충족합니다.

Q3: 11kV 기둥 장착형 진공 회로 차단기는 어떤 지능형 기능과 통신 방법을 지원합니까?

이 제품은 3단계 전압 차단 과전류 보호, 제로 시퀀스 보호 및 자동 재폐로를 포함한 포괄적인 보호 기능 제품군을 통합합니다. 또한 원격 제어, 실시간 전력 데이터 모니터링 및 자동 오류 경보를 지원합니다. 통신 측면에서 GPRS 무선 및 광섬유 유선 등 주류 모드를 모두 지원하고 유통 네트워크 자동화 플랫폼과 원활하게 통합됩니다. 원격 지능형 장치 제어, 무인 운영 및 유지 관리, 디지털 그리드 관리를 가능하게 하며 스마트 그리드 인프라의 핵심 구성 요소 역할을 합니다.
