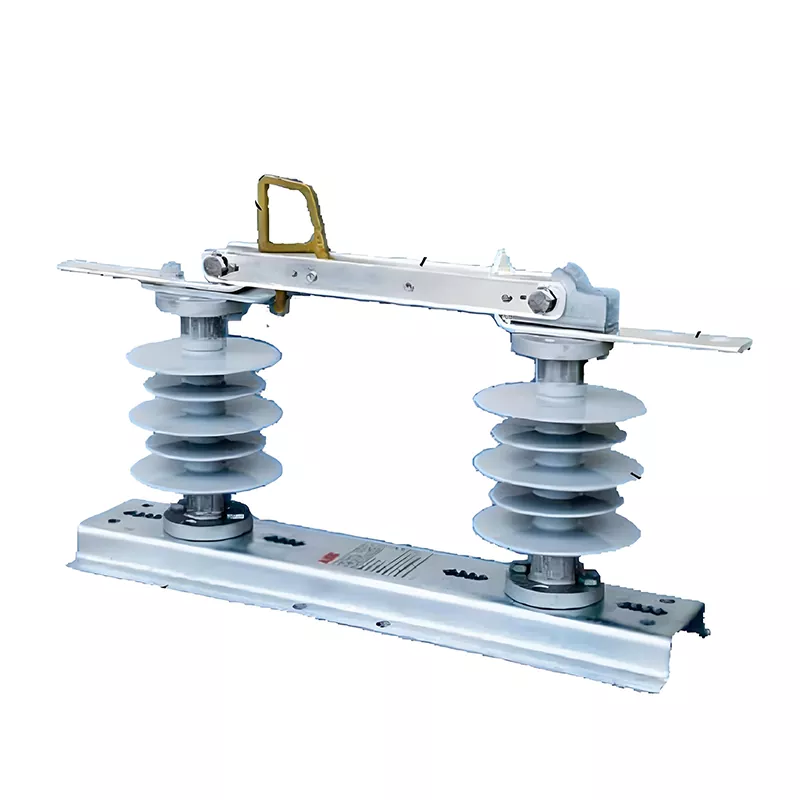

GDW1-12/630-25 실내 접지 스위치

HUAJIDIAN GDW1-12/630-25 실내 접지 스위치는 중압 배전망용 핵심 부품을 전문으로 하는 전문 제조업체가 독자적으로 개발 및 제조한 실외 전력 보호 장치입니다. 이 제품은 복잡한 실외 작동 조건에 맞게 최적화 및 업그레이드되어 열악한 내후성, 제한된 작동 모드 및 불안정한 작동과 같은 기존 접지 스위치의 문제점을 해결합니다.

이 장비는 정격 전압 12kV, 정격 전류 630A, 단시간 내단락 전류 25kA를 갖습니다. 고강도 절연 구조와 전도성이 높은 구리 부품을 사용하여 장비 작동 및 유지 관리 중에 눈에 보이는 단선과 안정적인 접지를 가능하게 하여 잔류 전압 위험을 완전히 제거하고 유지 관리 담당자의 개인 안전을 보장합니다. 이는 현대 배전망의 표준화된 운영 및 유지 관리를 위한 핵심 핵심 장비입니다.

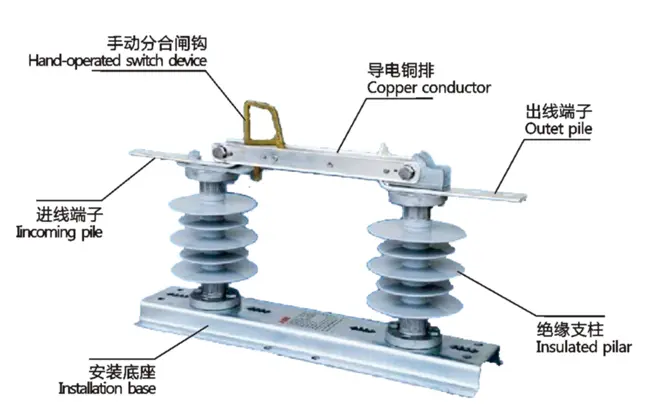

구조적 표현

유형 소개

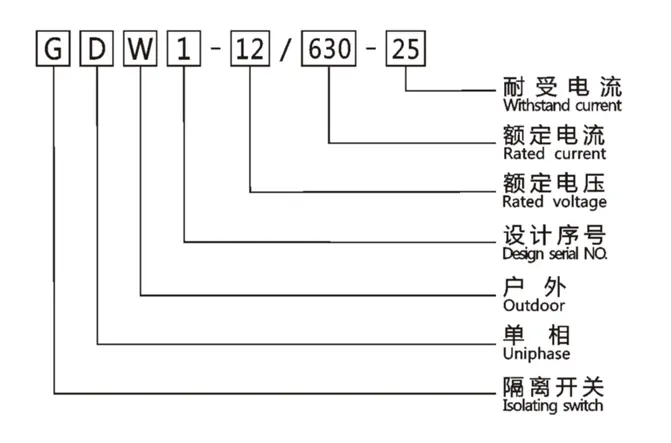

모델 정의

GDW1-12/630-25 모델 번호의 문자와 숫자는 아래 설명과 같이 특정 제품 매개변수에 해당합니다.

- G: 장비의 핵심 기능 속성을 나타내는 분리 스위치

- D : 단상 구조로 단상 배전선로에 적합

- W : 옥외형, 야외 자연 환경의 라인용으로 특별히 설계된 제품

- 1: 반복적으로 최적화된 모델을 나타내는 제품 설계 일련 번호

- 12: 정격전압 12kV, 기존 중압 배전망에 적합

- 630: 정격 전류 630A, 주류 배전선의 전류 전달 용량 요구 사항 충족

- 25: 단시간 내 단락 전류 25kA, 매우 강한 단락 충격 저항 보유

핵심 제품 장점

1. 우수한 전기적 성능, 안정적이고 안정적인 전도성

GDW1-12/630-25 실내 접지 스위치는 전도성, 내마모성 및 내구성이 뛰어난 고순도 구리 버스바를 사용합니다. 장기간 작동하면 열 축적이나 전력 감쇠가 발생하지 않아 효율적이고 안정적인 전류 전송이 보장됩니다. 고성능 절연 지지대를 장착하여 최소 연면 거리가 380mm에 달해 우수한 고전압 절연을 제공하고 12kV 고전압 회로를 효과적으로 절연하여 누출 및 섬락 사고를 방지하고 장기간 고전압 조건에서 장비의 안전한 작동을 보장합니다.

2. 유연하고 지능적이며 효율적인 듀얼 모드 작동 설계

기존 장비의 단일 수동 작동의 한계를 뛰어넘어 수동 및 전기 작동 모드를 모두 지원합니다. 전용 작동 후크가 표준이므로 현장 수동 전환이 안전하고 편리합니다. 12V/24V DC 모터 전압과 호환되며 원격 자동 제어를 위한 전기 작동 메커니즘을 장착할 수 있습니다. 듀얼 모드 설계는 유지 관리 효율성을 크게 향상시키고 수동 작업의 위험을 줄이며 지능형 전력망 작동 및 유지 관리 수준을 향상시킵니다.

3. 내후성이 뛰어나 복잡한 작동 조건에 적응 가능

엄격한 환경 적응 테스트를 거친 장비는 -30℃ ~ 45℃의 넓은 온도 범위에서 정상적으로 작동할 수 있으며, 북부 지역의 극한 추위나 여름철 고온에도 영향을 받지 않습니다. 10mm 두께의 얼음도 견딜 수 있는 뛰어난 방빙 능력을 갖추고 있어, 결빙 및 눈으로 인한 장비 고장을 방지합니다. 고도 3000m 이하 지역에 적합한 이 스위치는 고원, 산 등 복잡한 지리 및 기상 환경에 안정적으로 적용되어 높은 내구성과 긴 수명을 자랑합니다.

주요 기술 매개변수

응용 시나리오

HUAJIDIAN GDW1-12/630-25 실내 접지 스위치는 중간 전압 배전 네트워크용 핵심 안전 장치로 가공 송전선, 도시 및 농촌 배전 네트워크, 변전소 지원 시설의 실외 섹션에 널리 사용됩니다. 이 장치는 일상적인 유지 관리, 장비 유지 관리 및 긴급 수리 중에 명확한 시각적 분리 지점을 제공하여 회로의 완전한 물리적 격리를 달성하고 잔류 전하를 철저하게 제거하며 유지 관리 담당자의 개인 안전을 포괄적으로 보호합니다.

내한성, 내결빙성, 고고도 적응성이 우수하여 특히 혹한의 북부지역, 고원 및 산지, 폭설 및 얼음이 있는 지역에 적합한 제품입니다. 복잡한 기후와 지리적 환경에 안정적으로 대처할 수 있어 악천후로 인한 장비 고장을 크게 줄이고 전력망의 전반적인 운영 안정성을 향상시킬 수 있습니다.

실제 응용 사례 연구

2023년에 HUAJIDIAN GDW1-12/630-25 실내 접지 스위치 배치가 Guizhou Province Liupanshui의 12kV 배전망 업그레이드 프로젝트에 성공적으로 적용되었습니다. 이 지역은 고도가 거의 2,800m에 달하며 겨울 기온이 혹독하고 계절에 따라 결빙이 자주 발생합니다. 기존 접지 스위치는 결빙 저항 불량, 저온 고장, 작동 불편 등의 문제가 발생하기 쉬우며 라인 유지 관리에 심각한 위험을 초래합니다.

프로젝트를 통해 장비를 업그레이드하고 HUAJIDIAN 제품으로 교체한 후 장비는 -25℃의 극한 추위와 8-10mm 결빙 조건을 안정적으로 견딜 수 있습니다. 듀얼 모드 작동은 겨울 라인 유지 관리 및 비상 오류 처리 효율성을 크게 향상시킵니다. 장비 시운전 후 1년 이내에 라인 유지보수 안전 사고가 전혀 발생하지 않았으며 장비 고장률이 85% 이상 감소했습니다. 제품의 안정적인 성능과 탁월한 환경 적응성은 프로젝트 소유자로부터 높은 평가를 받았으며, 이는 고지대, 극한의 유통망에서 안전 업그레이드를 위한 벤치마크 사례가 되었습니다.

FAQ

Q1: 일반 실외 차단 스위치와 비교하여 이 GDW1-12/630-25 실내 접지 스위치의 장점은 무엇입니까?

핵심 장점은 세 가지입니다. 첫째, 고순도 구리 전도성 구조와 최적화된 절연 설계를 채택하여 25kA 단락 저항 성능이 더 강력하고 절연 안전성이 더 높습니다. 둘째, 전기 및 수동 작동 모드를 모두 지원하여 원격 지능형 제어가 가능하고 수동으로만 작동할 수 있는 기존 장비의 한계를 극복합니다. 셋째, 내후성이 대폭 업그레이드되어 -30℃의 저온 환경, 결빙 두께 10mm에서도 안정적인 작동이 가능해 일반 제품의 환경적응성을 훨씬 뛰어넘는다.

Q2: 장치의 전기 작동 메커니즘은 얼마나 다양하며 설치가 편리합니까?

용도가 다양하고 설치가 쉽습니다. 이 제품은 범용 12V/24V DC 전압과 호환되며 표준화된 인터페이스와 모듈식 구조를 채택하고 전기 메커니즘은 복잡한 수정이나 전문적인 디버깅 없이 분해 및 조립이 쉽습니다. 사용자는 작동 및 유지 관리 요구 사항에 따라 전기 메커니즘을 자유롭게 선택하거나 분해할 수 있으며 주류 고압 배전 네트워크 자동 제어 시스템과 호환되어 향후 유지 관리가 단순화됩니다.

Q3: HUAJIDIAN은 이 제품에 대해 어떤 애프터 서비스 및 보증 서비스를 제공합니까?

HUAJIDIAN은 전체 주기 품질 서비스를 제공하며 모든 제품은 공장을 떠나기 전에 엄격한 테스트를 거쳐 전력 산업 표준을 충족합니다. 이 브랜드는 장기 보증, 설치 및 시운전에 대한 전문적인 기술 안내, 24시간 판매 후 상담을 제공합니다. 다양한 지역의 전력망 운영 및 유지 관리 요구 사항을 충족하기 위해 초고도 및 초저온과 같은 특수 작동 조건에 맞게 맞춤형 조정을 제공할 수도 있습니다.
