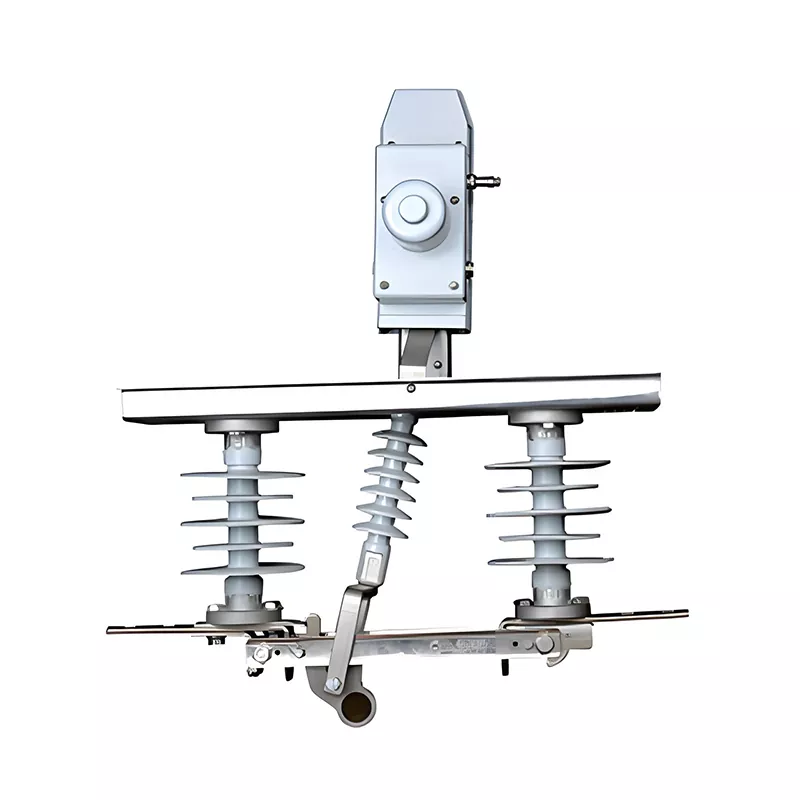

개폐기용 DGDW1 시리즈 접지 스위치

스위치기어용 DGDW1 시리즈 접지 스위치는 HUAJIDIAN의 핵심 중전압 전력 보호 제품으로 주로 12kV 배전 장비의 안전 절연, 접지 보호 및 작동 제어에 사용됩니다. 성숙한 제조 공정과 엄격한 품질 관리 시스템을 활용하는 HUAJIDIAN은 국내외 전력 엔지니어링 프로젝트의 신뢰할 수 있는 공급업체로서 중전압 배전 네트워크용 핵심 구성 요소를 제공합니다.

기존 수동 접지 스위치와 비교하여 이 제품은 전용 모터 구동 메커니즘을 갖추고 있어 원격 전기 제어 및 자동 개폐가 가능하여 수동 현장 작업과 관련된 안전 위험을 제거합니다. 이 제품은 고강도 단열 구조, 전천후 저항성 및 강력한 오염 방지 기능을 통합하여 열악한 환경에 대한 적응력 부족, 높은 고장률 및 높은 유지 관리 비용 등 기존 장비의 업계 문제점을 완전히 해결합니다.

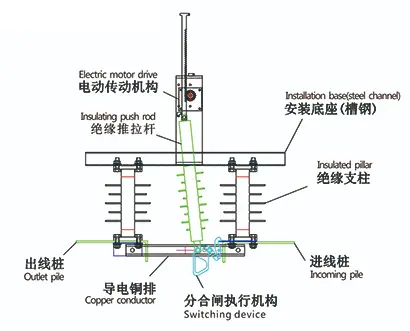

구조적 표현

유형 소개

모델 설명 및 핵심 기술 매개변수

1. 모델 설명

DGDW1 시리즈 모델은 전력 장비에 대한 표준화된 명명 규칙을 따릅니다. 각 문자의 의미는 다음과 같습니다.

- D: 전기적으로 작동됨

- G: 연결 끊기 스위치 속성

- D: 단상구조

- W: 옥외 적용 가능

- 1: 제품 디자인 일련번호

2. 주요 기술 매개변수

핵심 제품 특징

1. 완전 자동 전기 작동, 안전하고 효율적

개폐기용 DGDW1 시리즈 접지 스위치에는 전용 모터 드라이브 및 스위칭 액추에이터가 장착되어 현장 수동 조작 없이 원격 제어 및 완전 자동 작동을 지원합니다. 높은 고도 및 높은 습도와 같은 복잡한 시나리오에서 운영 위험을 효과적으로 방지하고, 배전 장비 전환 및 유지 관리의 효율성을 크게 향상시키며, 현대 스마트 그리드의 무인 운영 요구 사항을 충족합니다.

2. 뛰어난 과전압 내성, 향상된 고장 보호 기능

이 제품은 접지까지 42kV의 전원 주파수 내전압과 48kV의 중단점 전원 주파수 내전압으로 산업 내전압 표준을 엄격하게 준수합니다. 접지에 대한 낙뢰 충격 내전압은 75kV이고, 브레이크 포인트 내전압은 85kV입니다. 이는 낙뢰 및 작동 과전압을 효과적으로 방지하고 장비 고장 및 단락 오류를 방지하며 전력망의 장기적으로 안정적인 작동을 보장합니다.

3. 고강도 절연 설계, 안전하고 안정적인 절연

통합된 고강도 절연 지지대를 활용하여 장비가 열려 있을 때 절대적으로 안전한 절연 거리를 유지합니다. 최적화된 절연 구조와 고품질 재료는 절연 노화 및 누출 위험을 효과적으로 줄여 장비 유지 관리를 위한 명확하고 눈에 띄는 단선 지점을 제공하며 전력망 운영 및 유지 관리를 위한 핵심 안전 보장입니다.

4. 강력한 전천후 적응성과 광범위한 적용 범위

DGDW1 시리즈 배전반용 접지 스위치는 -30℃ ~ 70℃ 범위의 환경에서 안정적으로 작동할 수 있고 Class IV 방오 기능을 지원하며 2mm 결빙을 견딜 수 있습니다. 고산지대(3000m 이하), 해안 염분-알칼리성 및 습한 지역, 먼지가 많은 산업 현장에 적합합니다. 기계적 수명은 3000사이클에 달하며 안정적인 작동과 매우 낮은 유지 관리 비용을 제공합니다.

응용 시나리오

1. 스마트 그리드 및 배전 자동화 시스템: 원격 전기 제어 기능을 기반으로 배전 장비의 지능형 무인 관리를 실현하여 전력망의 원격 모니터링, 자동 작동 및 유지 관리 요구 사항을 충족합니다.

2. 옥외 변전소 및 가공선 프로젝트: 12kV 옥외 변전소 및 가공선의 절연 및 접지 보호에 사용되며 일상적인 장비 유지 관리 및 결함 진단을 위한 안전한 분리를 제공합니다.

3. 산업 및 열악한 지형 시나리오: 고지대 산악 지역, 해안 산업 단지, 먼지가 많은 공장 등 복잡한 환경에 적응하여 오염, 온도 차이 및 높은 고도로 인한 장비 고장 문제를 해결합니다.

실제 엔지니어링 적용 사례

1. 남서부 산악 농촌 스마트 그리드 업그레이드 프로젝트

80개 이상의 HUAJIDIAN DGDW1 시리즈 개폐기용 접지 스위치 세트가 Yunnan-Guizhou 고원 산악 농촌 전력망 업그레이드 프로젝트에 배치되었습니다. 프로젝트 대상지는 최대 고도가 2800m로 일교차가 크고 강수량이 풍부하며 오염도가 높다. 기존 수동 스위치는 부식 및 절연 불량이 발생하기 쉽고 현장 작동이 어렵습니다. 이 제품은 클래스 IV 오염 저항성, 넓은 온도 적응성 및 원격 전기 작동 이점을 통해 산악 지역의 장비 유지 관리 문제를 완전히 해결했습니다. 이 장비는 3년 연속 오류 없이 작동되어 전력망 유지 관리에 대한 부담을 크게 줄였습니다.

FAQ

Q1: 기존 수동 접지 스위치와 비교하여 개폐기용 DGDW1 시리즈 접지 스위치의 핵심 장점은 무엇입니까?

핵심 장점은 세 가지입니다. 첫째, 높은 수준의 지능, 원격 전기 자동 작동 지원, 수동 현장 작업의 위험 방지 및 유지 관리 효율성 향상입니다. 둘째, -30℃ ~ 70℃의 넓은 온도 범위, 클래스 IV 오염, 결빙 및 고고도 시나리오에 적응할 수 있는 더욱 강력한 환경 적응성입니다. 셋째, 기계 수명이 3000사이클로 산업 표준을 훨씬 초과하여 수명이 길어지고 유지 관리 비용이 낮아져 장기적인 장비 교체 및 유지 관리 비용이 효과적으로 절감됩니다.

Q2: DGDW1 시리즈 배전반용 접지 스위치는 고도가 높고 해안 지역과 같은 열악한 환경에 적합합니까?

완전히 적합합니다. 이 제품은 최대 3000m의 고도에 적합하며 대부분의 고지대 산악 지역의 전력 요구 사항을 충족합니다. Class IV 오염방지 등급을 획득하여 산업 먼지와 해안 염분 부식을 효과적으로 방지합니다. 뛰어난 낙뢰 충격 내전압 성능은 해안을 따라 잦은 뇌우에 적합하며 넓은 온도 범위 설계는 고온 및 저온 변화에 적응하여 다양한 가혹한 시나리오에서 안정적인 작동을 보장합니다.
