24kv 접지 스위치

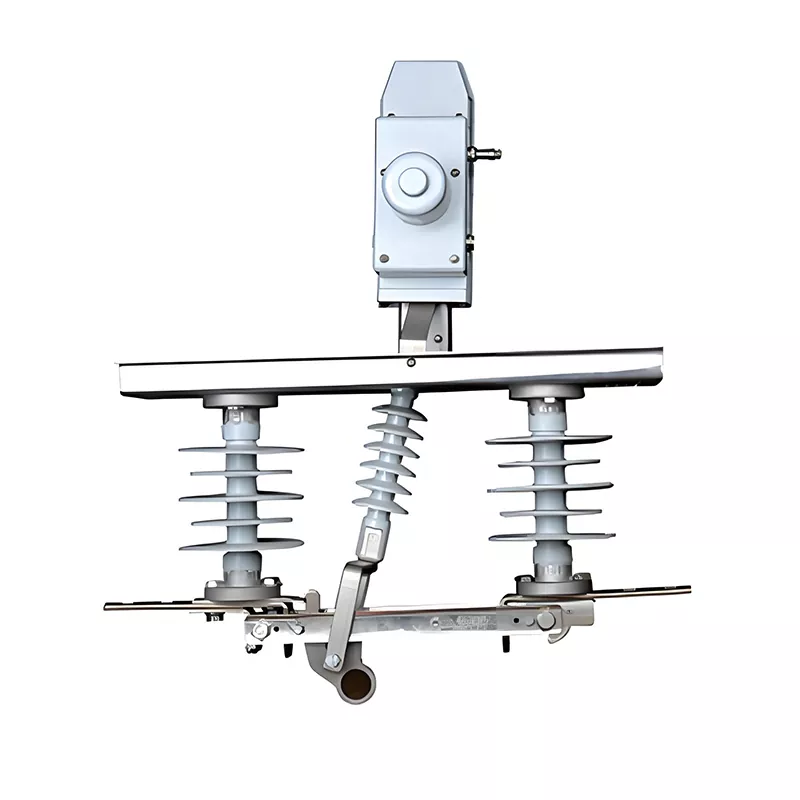

HUAJIDIAN 24kV 접지 스위치는 10kV 오버헤드 배전 네트워크용으로 독립적으로 개발된 극 장착형 지능형 절연 장치입니다. 전기 작동 메커니즘, 전반적인 절연 보호 및 효율적인 기계적 전달을 통합하여 유연한 원격 및 로컬 개폐가 가능합니다. 라인 안전 격리, 정전 유지 보호 및 지능형 전력망 모니터링에서 핵심 역할을 하며 배전망 자동화 전환을 위한 핵심 지원 장비입니다.

HUAJIDIAN은 태양광 발전, DC 배터리 등 다양한 현장 전원 공급 솔루션에 적합한 맞춤형 운영 메커니즘을 제공하며 현지 전력망 구축 조건과 호환됩니다. 모든 생산, 테스트, 맞춤화 및 애프터 서비스는 자체 공장에서 처리되며 기술 팀은 선택 및 솔루션 맞춤화에 대해 연중무휴 24시간 상담을 제공합니다.

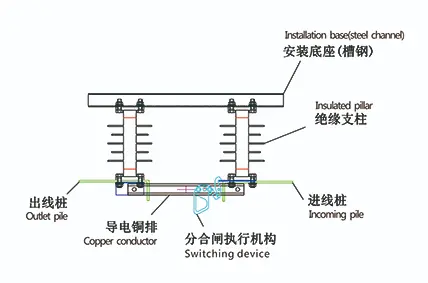

구조적 표현

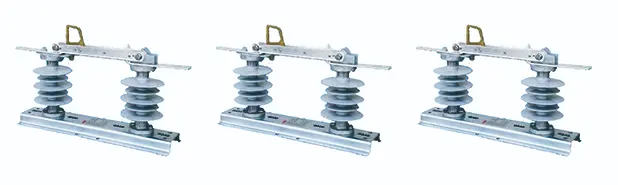

유형 소개

핵심 제품 장점

1. 열악한 실외 환경에 적합한 강력한 단열 성능

연면 거리가 넓은 복합 절연체를 장착하여 클래스 IV 오염 방지 등급을 획득하고 섬락 및 노화에 대한 저항력이 있으며 습기, 먼지 및 해안 염수 분무 부식을 견딜 수 있습니다. 절연 부품과 전도성 회로의 별도 설계로 충전부와 접지 부품 간의 안정적인 절연이 보장됩니다. 모든 전원 주파수 및 낙뢰 임펄스 내전압 표시기는 높은 고도와 낮은 고도 라인 모두에 적합한 표준을 충족합니다.

2. 부식 방지 및 내구성이 뛰어난 전도성 회로, 긴 기계적 수명

주요 전도성 회로는 은도금 구리 공정을 사용하여 접촉 저항이 낮고 전도성이 우수하며 장기간 작동 시 온도 상승이 낮습니다. 대칭 접촉은 압력 손실을 줄입니다. 주요 기계 부품은 스테인레스 스틸 + 용융 아연 도금 이중 부식 방지를 사용하여 녹 및 걸림을 방지합니다. 기계적 작동 수명 ≥10,000사이클로 장기간 작동 시 접촉 불량의 위험을 제거합니다.

3. 경량 및 모듈형 디자인, 낮은 설치 및 유지 관리 비용

24kV 접지 스위치는 경량의 모듈식 설계를 특징으로 하며 타워 수정 없이 표준 배전 크로스암에 직접 설치할 수 있습니다. 연결 구동 구조는 높은 전송 효율과 원활한 작동을 제공하여 현장 시운전을 단순화하고 후속 유지 관리 작업량을 줄여 건설 및 수명주기 유지 관리 비용을 크게 낮춥니다.

주요 기술 매개변수

적용 가능한 시나리오

1. 주 회선 분할 및 지선 격리: 오류 구간을 신속하게 분리하고 정전 영역을 최소화합니다.

2. 원격 무인 라인: 유지 보수 및 라인 전환을 원격으로 제어하여 수동 폴 등반 비용을 줄입니다.

3. 산업 단지의 고전압 배전 상호 연결 격리: 배전 네트워크 자동화 시스템과 연결하여 부하 전송 및 신속한 오류 진단을 달성합니다.

4. 태양광 및 풍력 전력망 연결 라인 절연: 유지 관리 중에 안정적으로 접지되어 새로운 에너지 그리드 연결의 안전성을 보장합니다.

사례 연구: 중국 중부 산악 지역의 농촌 전력망 업그레이드 프로젝트

한 카운티 전력 공급국이 산악 지역의 농촌 전력망을 지능적으로 업그레이드하면서 분산된 선로, 심각한 염수 분무 오염, 긴 유지 관리 거리 등의 문제가 발생했습니다. 기존의 수동 분리 스위치에서는 전기 기술자가 각 유지 관리를 위해 기둥에 올라가야 하므로 위험이 높고 오류 처리 속도가 느립니다. 이 프로젝트는 86개의 태양열 구동 HUAJIDIAN 24kV 접지 스위치를 조달했습니다. 2년간의 운영 후, 원격 운영으로 현장 라인 순찰이 70% 감소했고, 클래스 IV 오염 방지 절연체로 안개가 낀 계절에 플래시오버 결함이 제거되었으며, 라인 중단 기간이 62% 감소했습니다.

기존 수동 차단 스위치와 비교한 장점

설치 및 유지 관리 사양

1. 설치 요구 사항

표준 실외 분배 크로스암에 고정됩니다. 설치 장소에는 심한 진동과 부식성 가스가 없어야 합니다. 설치 높이는 고전압 안전 거리 요구 사항을 충족하고 일반 기둥/타워 치수와 호환되어야 합니다.

2. 설치 및 시운전

완료 후 개폐 동작, 기계적 표시기, 원격 제어 신호를 확인하여 스위치가 걸림 없이 원활하게 작동하는지 확인하십시오.

3. 일일 유지 관리

절연체 먼지를 정기적으로 청소하고, 변속기 부품의 녹이 없는지 확인하고, 메커니즘 케이스의 밀봉 상태를 확인하고, 원격 제어 전원 공급 장치 배터리 잔량을 확인하십시오. 폭우, 태풍, 염수분무 날씨 후에는 특별 점검이 필요하며, 절연체는 즉시 청소해야 합니다.

선택적 구성 및 사용자 정의 서비스

1. 현재 사양 맞춤화: 400A~1250A 옵션, 고고도 및 저온 강화 버전 이용 가능;

2. 선택적 자동화 통신 인터페이스: SCADA 시스템에 연결하여 열기/닫기 위치 및 장비 오류 경보 데이터를 업로드합니다.

3. 전원 공급 장치 솔루션 맞춤화: 외부 주 전원 없이 태양광 발전과 DC 배터리 전원 공급 장치 중에서 선택합니다.

4. 다양한 원격 제어 통신 프로토콜과 호환되는 다양한 전기 작동 메커니즘 모델을 사용할 수 있습니다.

FAQ

Q1: 이 24kV 접지 스위치는 염수 분무가 심하고 고도가 높은 해안 지역에서 안정적으로 사용할 수 있습니까?

A1: 그렇습니다. 이 장비에는 염수 분무, 먼지 및 습한 해안 환경을 견딜 수 있는 클래스 IV 대형 연면 거리 복합 절연체가 표준으로 제공됩니다. 모든 금속 이동 부품은 스테인레스 스틸 + 용융 아연 도금 이중 부식 방지 기술을 사용합니다. 강화된 절연 버전은 고도 내전압 보정 요구 사항을 충족하기 위해 고도가 높은 지역에 맞게 맞춤화할 수 있습니다. 모든 내전압 테스트는 형식 테스트를 통과했습니다.

Q2: 기둥에 주 전원이 없을 때 전기 작동 메커니즘은 어떤 전원 공급 방법을 지원합니까?

A2: HUAJIDIAN은 독립형 리튬 이온 DC 배터리 전원 공급 장치와 충전 및 제어 모듈을 갖춘 태양광 패널 전원 공급 장치라는 두 가지 독립형 전원 공급 장치 솔루션을 제공합니다. 두 솔루션 모두 18개월 이상 외부 전원과 독립적으로 작동할 수 있으며 전원 공급 없이 산악 지역, 목가적 지역, 가공선에 완벽하게 적응할 수 있습니다.

Q3: 장비를 기존 배전망 SCADA 시스템에 연결하고 원격으로 오류 신호를 업로드할 수 있습니까?

A3: 주류 전력망 통신 프로토콜과 호환되는 옵션 보조 통신 모듈을 사용할 수 있습니다. SCADA 플랫폼에 연결한 후 원격 제어를 위한 열림 및 닫힘 위치, 메커니즘 재밍 경보, 낮은 배터리 전압과 같은 결함 정보를 실시간으로 업로드할 수 있어 폴 마운트 스위치의 원격 온라인 모니터링이 가능하고 현장 검사 작업량을 줄일 수 있습니다.
