35kV/33kV 진공차단기

HUAJIDIAN 그룹은 이러한 35kV/33kV 진공 회로 차단기 전용 완전 자동화 생산 라인을 운영하고 있습니다. 모든 장치는 배송 전에 엄격한 공장 테스트를 거치며 GB/T 1984-2014 및 IEC 60694 표준을 완벽하게 준수하는 3C 인증, 공장 테스트 보고서 및 유형 테스트 보고서가 함께 제공됩니다.

모든 핵심 구성 요소는 정품 HUAJIDIAN 부품으로, 타사 구성 요소와 관련된 호환성 문제를 제거하고 전체 장치에 대한 통합 보증을 보장합니다. 이 표준화된 시설은 R&D, 생산 및 애프터 서비스를 통합하여 다양한 실내 고정형 캐비닛과 호환되는 포괄적인 스위치기어 솔루션을 제공합니다. 글로벌 공급업체인 HUAJIDIAN은 국내외 프로젝트 납품을 촉진하기 위해 이중 언어(중국어/영어) 기술 도면 및 설치 문서를 제공합니다.

제품 개요 및 응용

1. 산업체(광산, 제철소, 시멘트 공장 등)의 배전실

2. 도시 및 농촌 공공변전소 개조 및 신축사업

3. 상업단지, 산업단지의 초고층 배전시스템

4. 박스형 변전소 및 링주체(RMU)용 비표준 배전설비

5. 화학, 신소재 공장 등 인화성 또는 폭발성 환경을 갖춘 시설

제품 구조적 특징

1. 컴팩트한 공간 절약형 디자인

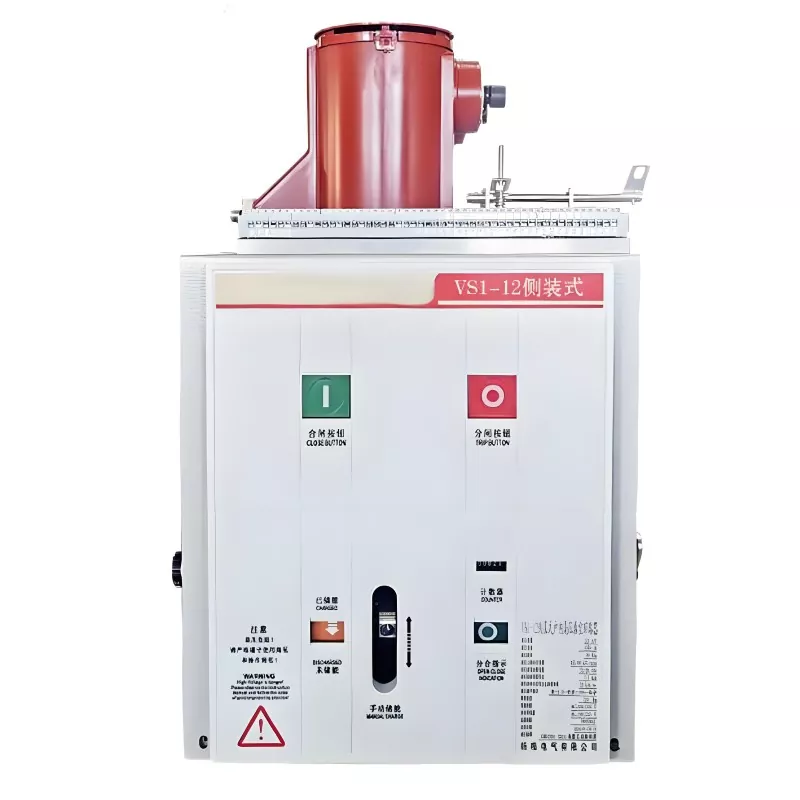

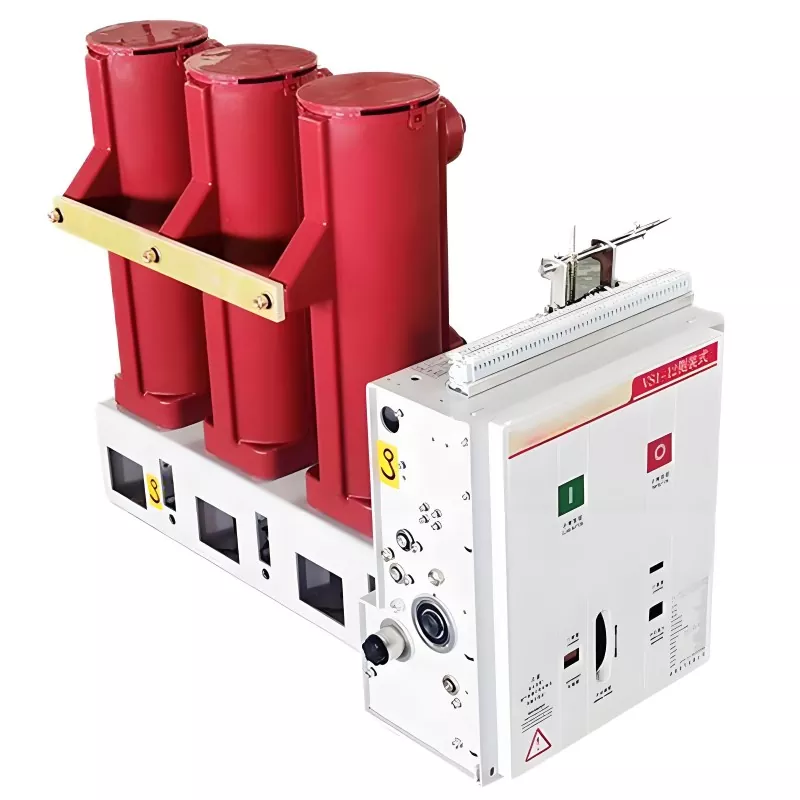

35kV/33kV 진공 회로 차단기는 수평으로 배열된 빨간색 고체 절연 극과 쌍을 이루는 흰색 작동 패널이 특징입니다. 작동을 위한 후면 여유 공간이 필요하지 않으므로 캐비닛 깊이를 900mm 이내로 유지할 수 있습니다. 전용 장착 베이스와 사전 뚫린 표준 설치 구멍이 표준으로 제공됩니다. 스위치기어 캐비닛에 통합하거나 RMU(Ring Main Unit) 및 박스형 변전소에 독립적으로 설치하는 데 적합합니다.

2. 오작동 방지를 위한 기계적 인터록

캐비닛의 분리 및 접지 스위치와 연동되는 통합 기계식 인터록 메커니즘이 패널에 탑재되어 있어 부하가 걸린 상태에서 접지 스위치를 닫거나 활선 회로를 접지하는 등 고위험 오류를 효과적으로 방지합니다.

3. 고강도 APG 절연 폴

APG(자동 압력 겔화) 에폭시 절연 실린더를 활용합니다. 절연 내력은 IEC 표준을 훨씬 초과합니다. 습기, 먼지 및 응결에 강하여 연면 및 플래시오버 위험을 제거합니다.

4. 입증된 통합 스프링 메커니즘

통합 스프링 메커니즘은 20년 이상의 시장 검증을 자랑하며 최대 30,000회 작동 및 50회 전체 용량 단락 차단 작동의 기계적 수명을 제공합니다. 안정적인 개폐 성능으로 빈번한 스위칭이 필요한 산업용 애플리케이션에 이상적입니다.

핵심 기술 사양 표

5가지 주요 장점

1. 진공 아크 소화: 고위험 환경에서도 안전함

고진공 차단기가 내장되어 있습니다. 화염이나 폭발 위험 없이 고장 차단이 이루어지므로 2차 사고를 예방할 수 있습니다. 화학 처리 공장과 같은 가연성 및 폭발성 환경에 적합합니다.

2. 견고하게 밀봉된 단열재: 혹독한 환경에서도 복원력 유지

통합된 견고하게 밀봉된 에폭시 기둥은 습기, 먼지 및 결로에 저항하여 절연 관련 고장 빈도를 크게 줄입니다.

3. 초고속 종합 보호: 장비 손상 최소화

과부하, 단락 및 누설 전류에 대한 전체 범위 보호 기능을 제공합니다. 개방 시간이 0.05초 이하이고 폐쇄 시간이 0.1초 이하인 신속한 사고 전류 차단 기능은 다운스트림 변압기, 모터 및 송전선을 보호합니다.

4. 최대 10년간 유지보수가 필요 없는 운영: O&M 비용 절감

단단히 밀봉된 극을 사용하면 차단기나 절연 부품을 교체할 필요가 없습니다. 일상적인 유지 관리는 작동 메커니즘 청소로 제한되어 예비 부품 및 수동 검사 비용을 대폭 절감합니다.

5. 통합 OEM 지원: 간소화된 애프터 서비스

모든 구성 요소는 정품 HUAJIDIAN 부품으로 완벽한 전기적 및 치수 호환성을 보장합니다. 통합된 애프터 서비스는 여러 공급업체 간의 수리 조정과 관련된 복잡성을 제거합니다.

맞춤 서비스

1. 전류 및 차단 용량 : 정격 전류 630A/1250A 및 단락 차단 전류 20/25/31.5kA를 사용할 수 있습니다.

2. 작동 전원 공급 장치: 표준 DC 110V/220V; 요청 시 AC 제어 방식을 맞춤 설정할 수 있습니다.

3. 지능형 업그레이드: 온라인 모니터링 모듈(옵션)을 통해 원격 개폐, 접점 온도 및 장비 상태의 실시간 모니터링, 전력 자동화 시스템과의 호환성이 가능합니다.

실제 프로젝트 애플리케이션

1. 내몽고 비철금속 광산 35kV 배전사업

2023년에는 대규모 구리 광산의 지하 주 변전소에서 HUAJIDIAN 33kV 1250A/31.5kA 회로 차단기 16대를 조달했습니다. 광산의 먼지가 많은 환경과 상당한 일별 온도 변동을 고려하여 고체 밀봉 극은 기존 오일식 스위치에서 흔히 발생하는 응결로 인한 플래시오버 문제를 효과적으로 제거했습니다. 메커니즘 청소만 필요로 하는 3년 간의 연속 운영 이후 변전소의 연간 O&M 비용은 68% 감소했으며, 연동 장치는 유지 관리 중 여러 가지 운영 오류 위험을 제거했습니다.

2. 저장성 화학공업단지 박스형 변전소 프로젝트

2024년에 한 불소화학 기업은 지능형 모니터링 모듈이 장착된 맞춤형 회로 차단기 9개를 조달했습니다. 클래스 A 방폭 구역에 위치한 진공 아크 소화 기술은 화염을 제거하여 합선 화재의 위험을 제거합니다. 원격 모니터링을 통해 박스형 변전소의 무인 작동이 가능하며, 두 개의 개별 라인 단락 오류가 발생하는 동안 신속한 트립을 통해 대규모 생산 중단과 관련된 손실을 방지할 수 있습니다.

FAQ

Q1: HUAJIDIAN 35kV/33kV 진공 차단기의 유지보수 주기는 어떻게 됩니까? 정기적인 부품 교체가 필요합니까?

A1: 고체 밀봉 폴과 진공 차단기는 10년 동안 유지 관리가 필요하지 않습니다. 일상적인 유지 관리에는 스프링 메커니즘과 윤활 변속기 부품에서 먼지를 청소하는 것만 포함됩니다. 10년 이내에 차단기나 절연 폴을 교체할 필요가 없으므로 예비 부품 재고 및 유지 관리 작업량이 크게 줄어듭니다.

Q2: 이 33kV 회로 차단기는 XGN 고정 개폐 장치에만 사용할 수 있습니까? 아니면 RMU(Ring Main Unit) 및 박스형 변전소와 같은 비표준 장비와 호환됩니까?

A2: 호환됩니다. 이 장치에는 범용 표준 장착 베이스가 장착되어 있습니다. XGN 스위치기어에 통합하거나 RMU(Ring Main Unit) 또는 박스형 변전소와 같은 비표준 전력 장비를 독립적으로 장착하는 데 사용할 수 있습니다. 기본 치수는 고객의 캐비닛 도면에 따라 공장에서 조정될 수 있습니다.

Q3: HUAJIDIAN은 전력망 및 산업 프로젝트 입찰에 어떤 자격 문서를 제공할 수 있습니까?

A3: 우리는 3C 필수 인증, 전체 장치에 대한 공장 검사 보고서, 국가(GB) 및 IEC 표준을 모두 준수하는 제3자 유형 테스트 보고서를 포함한 완전한 공식 자격 증명 세트를 제공합니다. 모든 문서에는 공식 스탬프가 찍혀 있어 국내 그리드 입찰 요건은 물론 해외 프로젝트 통관 및 승인 요건도 충족합니다.
