11kV 630A 진공 회로 차단기

HUAJIDIAN은 11kV 630A 진공 회로 차단기 부문에 대한 수년간의 깊은 전문 지식을 바탕으로 고전압 개폐 장치의 R&D, 생산 및 판매를 전문으로 합니다. 이 브랜드는 독립적인 R&D 팀, 현대적인 제조 시설, 포괄적인 품질 관리 시스템을 특징으로 하며 중압 및 고전압 전력 보호 장비의 기술 혁신에 중점을 두고 있습니다.

11kV 630A VCB 제품 라인은 전력 유틸리티, 광업, 화학 및 건설과 같은 산업에 서비스를 제공하는 실내 및 실외 진공 회로 차단기 및 완전한 스위치기어 어셈블리를 포함한 모든 범위의 제품을 포괄합니다. 모든 제품은 국제 품질 표준을 충족하고 ISO9001 인증을 보유하고 있습니다. 그들은 국내 및 국제 시장 모두에서 베스트셀러입니다. 멕시코 전력전시회 등을 통해 선보이며, 믿을 수 있는 기술과 품질을 바탕으로 글로벌한 명성을 쌓아왔습니다.

핵심 제품 장점

1. 우수한 단열성능으로 복잡한 환경에 적합

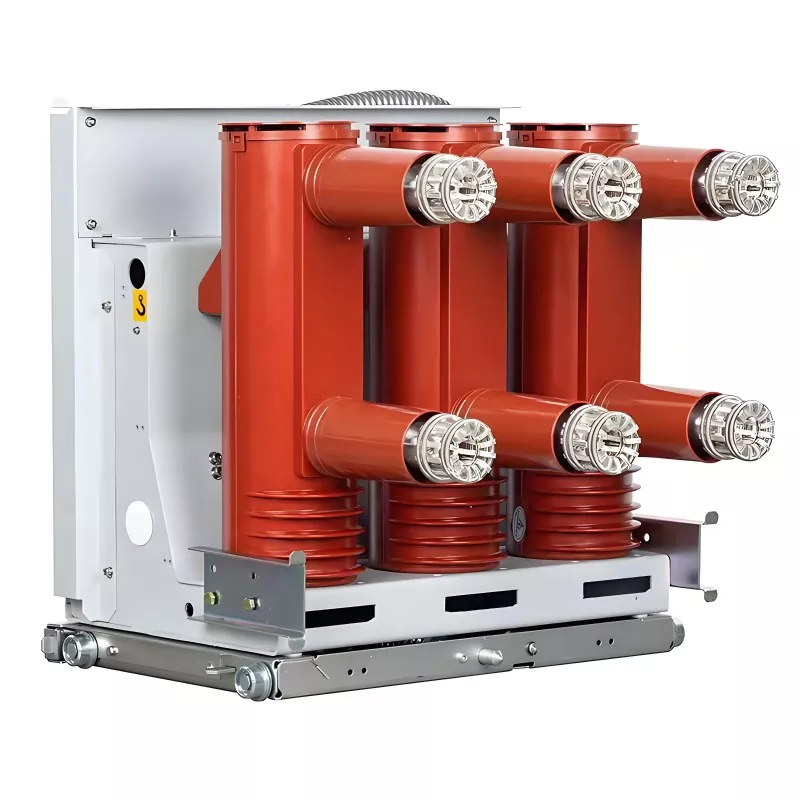

진공 차단기는 완전히 내장된 에폭시 수지 하우징 설계를 사용하여 장비의 전반적인 절연을 크게 향상시키고 오염, 습기 및 결로에 대한 견고한 저항을 제공합니다. 표준 모델은 1,000m 이하의 고도에서 안정적으로 작동하는 반면, 초고도용 사용자 정의 옵션을 사용하여 다양하고 특수한 환경의 작동 요구 사항을 충족할 수 있습니다.

2. 탁월한 서비스 수명, 빈번한 작동 지원

11kV 630A VCB는 기계적 수명과 최대 20,000회 작동의 정격 전류 차단 기능을 자랑합니다. 최대 단락 전류에서 최대 50회 작동을 지원하며 40kA 단락 조건에서 최소 30회 작동에 대해 안정적인 차단 성능을 보장합니다. 이는 빈번한 장비 시작-정지 주기 및 반복적인 라인 전환과 관련된 시나리오에 이상적으로 적합하여 장비 교체 빈도와 장기 유지 관리 비용을 효과적으로 줄입니다.

3. 견고한 단락 보호로 시스템 안전 보장

이 제품은 최대 정격 단락 차단 전류가 40kA이고 피크 내전류가 최대 100kA입니다. 단락이나 과부하 등 갑작스러운 고장이 발생할 경우 신속하게 고장 전류를 차단하고 고장난 장비를 격리합니다. 이는 결함 전파를 방지하여 광범위한 정전 및 장비 손상을 방지하고 배전 시스템의 작동 안전을 포괄적으로 보호합니다.

4. 정확한 작동 매개변수와 강력한 상호 운용성

11kV 630A 진공 회로 차단기는 에너지 저장 시간 10초 이하, 접점 개방 거리 11±1mm, 접점 초과 이동 3.5±0.5mm, 평균 개방/폐쇄 속도 1.2±0.2m/s, 3상 동기화 2ms 이하 등 정확하고 안정적인 작동 매개변수를 제공합니다. 이는 표준 "0-0.3s-CO-180s-CO" 작동 순서를 지원하고 다양한 전력 보호 장치와 완벽하게 통합되어 지능적이고 정밀하게 제어되는 전력 보호를 가능하게 합니다.

완전한 기술 사양

주요 애플리케이션 시나리오

1. 전력망 변전소 및 배전실

주 변압기의 저전압 출력측 보호 및 라인 오류 격리에 사용됩니다. 결함 전파를 방지하고 지역 전력망의 전반적인 운영 안정성을 보장합니다.

2. 중공업 및 제조업

철강, 화학, 기계 제조 등 분야의 고전력 장비의 배전 보호에 적합합니다. 안정적인 중단 및 안전 보호를 보장하면서 모터 및 변압기의 빈번한 시작-정지 주기를 처리할 수 있습니다.

3. 특수 환경에서의 배전

우수한 습기 및 오염 방지 단열 기능을 갖추고 있어 습도가 높은 해안 환경에서도 안정적인 작동이 가능합니다. 맞춤형 버전은 고지대, 저압 조건에 사용할 수 있어 열악한 환경에서 기존 회로 차단기가 직면하는 불안정성 문제를 해결합니다.

4. 상업 및 주거용 고층 건물

건물 내 11kV 중압 간선 보호에 사용됩니다. 부하 변동 및 단락 위험을 효과적으로 관리하여 전기 안전을 보장합니다.

실제 적용 사례

사례 연구 1: 해안 화학 공장의 배전 개조

해안 지역에 위치한 중국 동부의 한 대형 화학 공장은 높은 습도와 염수 분무로 인해 절연체 노화가 발생하고 기존 차단기에서 잦은 트립이 발생하여 생산 라인의 안정적인 운영을 방해하는 문제를 겪었습니다. 기업은 HUAJIDIAN 11kV 630A 진공 회로 차단기(VCB)를 사용하여 11kV 배전 시스템을 업그레이드했습니다. 이 제품은 염수 분무 부식 및 습기 침투를 효과적으로 방지하는 견고한 밀봉 절연 구조를 갖추고 있습니다. 장비는 절연 실패나 비정상적인 작동 없이 24개월 동안 지속적으로 작동하여 중단 없는 생산을 보장하고 기업이 O&M 비용과 가동 중지 시간으로 인한 손실을 15% 이상 줄이는 데 도움이 되었습니다.

사례 연구 2: 산업 단지의 고주파 운영 프로젝트

중국 중부의 제조 산업 단지에는 잦은 시동과 정지가 필요한 수많은 모터와 변압기가 있어 회로 차단기의 서비스 수명과 작동 내구성에 대한 요구가 매우 높습니다. 이 공원은 11kV 지선 보호를 위해 전면적으로 HUAJIDIAN 11kV 630A VCB를 배치했습니다. 20,000회 작동이라는 매우 긴 사용 수명을 갖춘 이 장치는 고주파 스위칭 조건에 완벽하게 적합합니다. 장비는 1년 동안 오류 없이 작동하여 조기 노후화 및 손상과 같은 기존 회로 차단기의 일반적인 문제를 해결하고 산업용 전원 공급 장치의 신뢰성을 크게 향상시켰습니다.

FAQ

Q1: HUAJIDIAN 11kV 630A 진공 회로 차단기는 어떤 가혹한 작동 조건을 견딜 수 있습니까?

이 제품은 뛰어난 환경 탄력성을 자랑합니다. 표준 모델은 최대 1,000m의 고도에 적합하고 맞춤형 모델은 더 높은 고도 요구 사항을 충족할 수 있습니다. 에폭시 수지 고체 밀봉 구조는 습기, 오염 및 염수 분무에 대한 탁월한 저항성을 제공하여 습한 해안 지역, 먼지가 많은 산업 플랜트, 저압 고지대 지역과 같은 까다로운 환경에서 안정적인 장기 작동을 보장합니다.

Q2: 고주파 작동 시나리오에서 이 제품의 주요 장점은 무엇입니까?

이 제품은 빈번한 장비 시작/중지 및 반복적인 라인 전환과 관련된 산업 시나리오에서 탁월한 성능을 발휘합니다. 이 제품은 20,000회 작동의 기계적 및 전기적 수명을 제공하고 최대 50회의 단락 전류 중단(40kA에서 30회 이상)을 견딜 수 있습니다. 일관된 스위칭 속도와 2ms 이하의 3상 동기화 오류를 특징으로 하여 작동 정밀도가 높고 오류율이 낮습니다. 이를 통해 장기적으로 안정적인 고주파 작동이 가능해 장비 교체 및 유지 관리 비용을 효과적으로 절감할 수 있습니다.

Q3: HUAJIDIAN은 이 회로 차단기에 대한 맞춤 서비스를 제공합니까?

네, 그렇습니다. 전문 장비 제조업체인 HUAJIDIAN은 사용자 현장의 특정 작동 조건에 맞춰 고도 적응, 매개변수 맞춤화, 구조 최적화 등 맞춤형 서비스를 제공합니다. 모든 맞춤형 제품은 ISO9001 품질 표준을 엄격히 준수하고 표준 모델의 성능과 일치하여 다양한 산업 및 특수 응용 분야의 다양한 배전 및 보호 요구 사항을 정확하게 충족합니다.
