전력 시스템 10000kVA, 34.5kV/6.6kV, 50Hz/60Hz
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

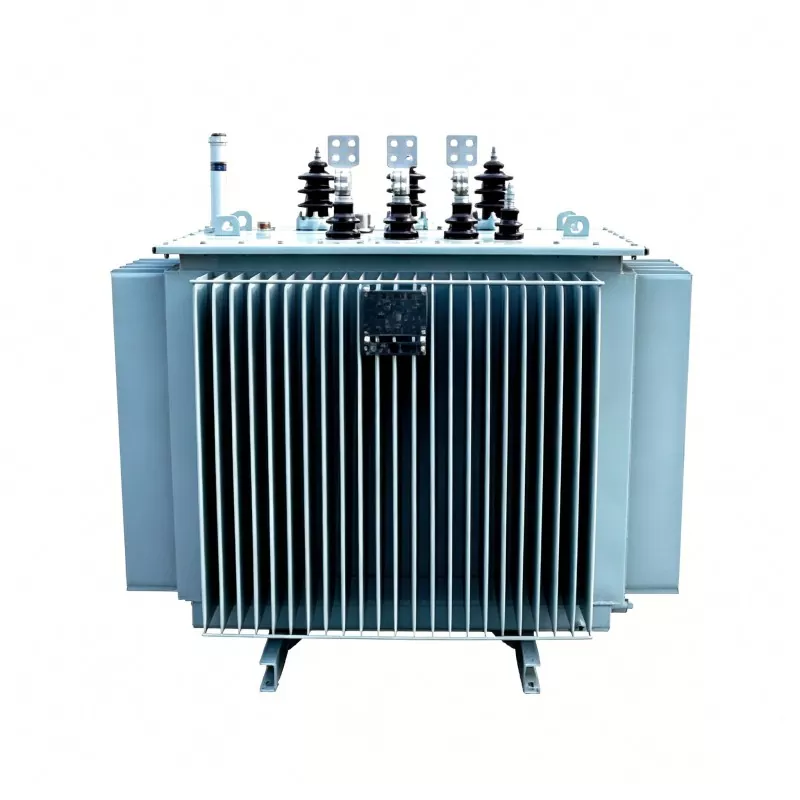

Huajidian 34.5 kV 10000 kVA 전력 변압기는 전력망 및 대규모 산업 생산 장비. 가혹한 작동에 특별히 최적화되었습니다. 중주파 용광로 및 전기로와 같은 장비의 고조파 간섭 및 전류 서지와 같은 조건 높은 에너지 소비, 약한 충격 등 기존 변압기의 문제점을 해결하는 아크로 저항 및 쉬운 노후화.
34.5kV 10000kVA 전력변압기는 고투자율 냉간압연 방향성 규소강판을 사용하며, 최적화된 자기 회로 구조와 결합하여 장기간 무부하 및 부하 손실을 크게 줄입니다. 기업 전기 비용을 효과적으로 낮추고, 투자 회수 기간을 단축하며, 녹색·저탄소 산업생산 동향.
장비는 단락 임피던스 ≥10%로 우수한 과부하 용량과 단락 저항을 보유하고 있습니다. 산업 생산에서 갑작스러운 큰 전류 서지 및 충격 부하를 쉽게 처리합니다. 지속적으로 작동할 수 있으며, 제련, 열간 가공 등 고조파가 많은 열악한 환경에서도 안정적으로 생산 중단 시간 방지 장비 고장으로 인한.
골판형 오일 탱크 또는 플레이트 라디에이터를 장착하여 고효율 오일 침지 구조를 구성합니다. 자냉식/유중 공랭식 순환식 방열 시스템으로 높은 방열 효율 제공 그리고 컴팩트한 구조. 완전 밀봉 구조로 공기와 습기를 차단하여 절연유의 노화를 방지하고 내부 부품 부식을 방지하여 장비 수명을 대폭 연장하고 장기간 유지보수가 필요하지 않음을 달성합니다. 운영, 기업의 후속 유지 관리 비용을 절감합니다.
첨단 코어 진동 감쇠 기술과 최적화된 소음 감소 구조를 활용하여 장비의 작동 소음은 업계 표준보다 훨씬 낮습니다. 공장 지역, 사무실 지역, 주거 지역에 설치할 수 있습니다. 소음 공해를 일으키지 않고 현대 공장의 환경 수용 요구 사항을 완전히 충족합니다.
|
매개변수 항목 |
세부 기술 지표 |
|
제품 모델 |
ZS-10000/35(맞춤형) |
|
정격 용량 |
10000kVA(10MVA) |
|
고전압 측 전압 |
34.5kV(옵션 ±2×2.5% / ±5% 탭 범위) |
|
저전압 측 전압 |
맞춤형(10kV, 6.6kV 외 기타사양) |
|
냉각방식 |
ONAN(유침식 자냉식) / ONAF(유침식 공냉식) |
|
연결 그룹 |
Dyn11, YNd11, Dy11 또는 맞춤형 |
|
정격 주파수 |
50Hz/60Hz |
|
단락 임피던스 |
≥10%(우수한 단락 저항) |
사용자 정의 참고사항: 표준 매개변수 외에도 Huajidian은 특수 전압 레벨에 대한 사용자 정의를 지원합니다. 다양한 특수 산업의 전원 공급 요구 사항을 충족하는 비표준 용량 및 특수 보호 수준 시나리오.
1. 산업용 제련 : 중주파 유도 등 고조파 장비에 안정적인 정류 전력 공급 가열로 및 전기 아크로;
2. 전력망 배전: 35kV 변전소의 주 변압기 역할을 하여 효율적이고 안정적인 전력을 공급합니다. 유통;
3. 중공업 제조: 대형 가공의 고출력 생산 라인에 지속적인 전원 공급 제공 작업장 및 화학 공장;
4. 인프라 확장: 공항, 항만 및 대규모의 전력 업그레이드 및 확장 프로젝트에 적합합니다. 상업 단지.
2024년에 Huajidian은 6개의 맞춤형 34.5kV 10000kVA 전력 변압기를 현지 금속 제련 회사에 제공했습니다. 인도네시아. 이 프로젝트에는 강한 고조파 간섭이 특징인 여러 전기 아크로가 포함되었습니다. 빈번한 부하 변동. 맞춤형 장비는 최적화된 고조파 및 과부하 저항 구조를 갖추고 있으며, 12개월 동안 무고장 연속 운영을 달성했습니다. 원래 장비와 비교하여 무부하 손실 18% 감소하여 회사의 전기 비용을 크게 절감하고 중단 없는 운영을 보장합니다. 제련 생산 라인.
Q1: 고조파 산업 시나리오에서 이 34.5kV 10000kVA 전력 변압기의 고유한 장점은 무엇입니까?
A1: 이 장비는 다음과 같은 고조파 작동 조건에 맞게 특별히 최적화되고 업그레이드되었습니다. 중주파로 및 전기 아크로. 고품질의 실리콘 강판을 사용하고 있으며, 자기 회로 구조로 고조파 간섭에 효과적으로 저항합니다. 또한 높은 과부하 설계가 특징이며, 순간적인 고전류 서지를 견딜 수 있고 장비 과열, 손실 증가를 방지할 수 있습니다. 고조파로 인한 정지를 방지하여 산업 생산 라인의 장기적 안정적인 운영을 보장합니다.
Q2: 제품이 매개변수 사용자 정의를 지원합니까? 맞춤형 장비 배송에 대해 어떤 보증이 제공됩니까?
A2: 전체 시나리오 맞춤형 사용자 정의가 지원됩니다. 저전압 설정, 배선 그룹, 냉각 방식, 보호 수준 및 비표준 용량은 필요에 따라 조정될 수 있습니다. Huajidian은 완전한 생산을 보유하고 있습니다. 자격을 갖추고 제품은 완전한 테스트와 추적성을 거칩니다. 대형 변압기는 전문적으로 나무 상자에 포장하고 견고한 물류 솔루션을 활용하여 해상 결합 운송을 지원합니다. 프로젝트 현장에 안전하고 적시에 배송됩니다.
Q3: 34.5kV 10000kVA 전력 변압기의 수명은 얼마나 됩니까?
A3：후속 유지관리 비용이 높나요? A3: 장비는 통합되고 완전히 밀봉된 구조를 채택합니다. 외부 습기와 공기로부터 격리하여 절연유 노화 및 내부 부식을 방지합니다. 표준 이하 작동 조건에 따라 서비스 수명은 20년 이상에 달할 수 있습니다. 장비는 최소한의 유지 보수가 필요합니다. 이후 단계에서는 유지보수 및 부품 교체를 위한 인건비를 대폭 절감하여 전반적인 기존 변압기보다 비용 효율성이 훨씬 뛰어납니다.
Huajidian은 맞춤형 솔루션, 제조, 정밀 테스트, 안전을 포함한 원스톱 서비스를 제공합니다. 운송 및 판매 후 유지 보수. 우리의 전문 기술팀은 맞춤형 기술을 제공할 수 있습니다. 다양한 프로젝트 시나리오에 대한 솔루션 및 최신 우선 견적을 확인하세요. 글로벌 고객을 환영합니다 문의하고 협조해주세요!
