전력 시스템 20MVA, 33kV/11kV, 50Hz/60Hz
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

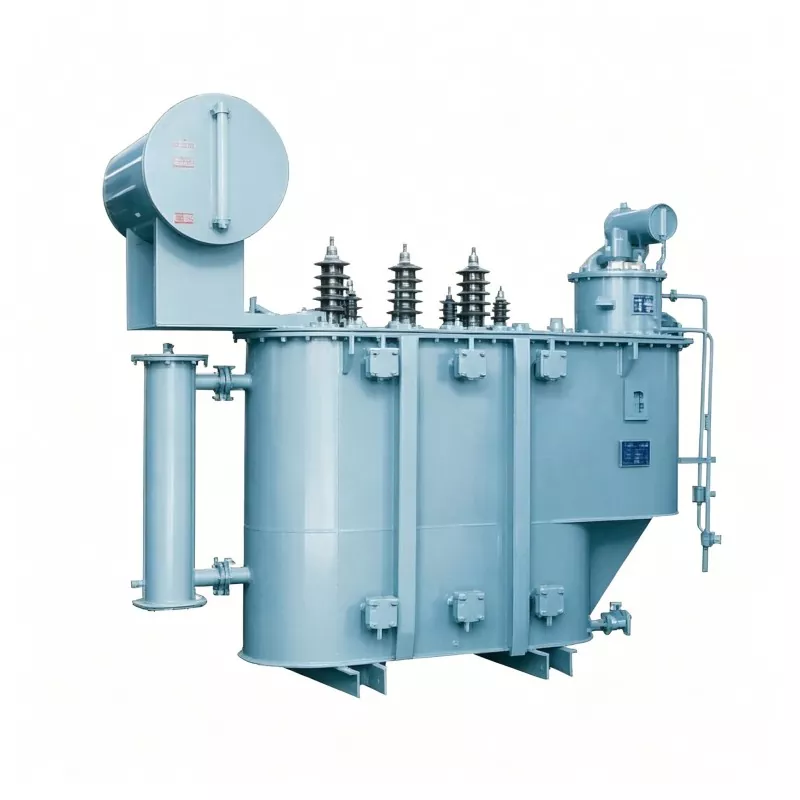

Huajidian의 33kV 11kV 20mVA 전력 변압기는 중형 및 산업용 핵심 전력 송배전 장비입니다. 고전압 전력망. 국내 전문 전력 변압기 제조업체인 Huajidian은 수년간의 경험을 바탕으로 제품 구조와 성능을 최적화하기 위한 R&D 및 생산 경험. 중소형과는 다르게 배전 변압기, 이 대용량 장비는 주로 지역 중앙 변전소에 배치되며, 33kV~11kV 강압배전의 핵심업무를 수행하고 있습니다. 복잡한 전력망 조건에 적응할 수 있으며, 장기간의 고부하 작동과 순간적인 단락 충격을 견디며 주요 프로젝트에 널리 사용됩니다. 도시 전력망 업그레이드, 산업단지 인프라, 신에너지 그리드 연결 배전 등
제품은 ISO 품질 시스템 인증을 받았으며 국가 에너지 효율 표준을 충족하며 기능이 표준화되었습니다. 제조 공정과 엄격한 품질 관리로 다양한 건설 및 운영 요구 사항을 충족합니다. 높은 수준의 변전소.
1. 정격 용량: 20MVA(20000kVA), 중대형 지역 배전 부하 시나리오에 적합합니다.
2. 전압 레벨: 고전압 측에서 33kV, 저전압 측에서 11kV; 고전압 측 장착 가능 그리드 전압에 맞게 유연한 전압 조정을 위한 ±2×2.5% 또는 ±5% 무부하/부하 탭 절환기 포함 변동.
3. 위상 및 주파수: 3상, 50Hz, 국내 및 국제 주류 전력망 표준과 호환됩니다.
4. 정격 전류 : 33kV 고전압 측에서 약 350A, 11kV 저전압 측에서 약 1050A 측면 (안정적인 하중 지지력을 갖춘 표준 전력 공식에 따라 계산됨)
표준 구성 Dyn11/YNd11, 그리드 고조파를 효과적으로 억제하고 전원 공급 장치 품질을 향상시킵니다. 저전압 측에 안정적인 중성 접지 조건을 제공합니다. 현대 권력의 주류 구성 유통 시스템.
7%-10%, 변전소의 단락 용량 요구 사항에 따라 사용자 정의 가능, 효과적으로 제한 단락 전류 및 전력망 및 단말 장비의 안전을 보장합니다.
33kV 및 11kV의 낙뢰 충격 내전압 및 상용주파 내전압 규격을 충족합니다. 시스템. 33kV측의 뇌임펄스 내전압은 170kV에 달하여 우수한 절연성을 발휘합니다. 복잡한 실외 작업 조건에 적합한 낙뢰 보호 성능.
이 제품은 다양한 부하 및 환경 조건에 적응할 수 있도록 이중 모드 열 방출을 지원합니다.
- ONAN 오일 침지형 자체 냉각: 절연 오일의 자연 대류와 수동 열 방출에 의존합니다. 에너지 소비가 적고 소음이 적은 기존 부하 시나리오에 적합한 탱크 핀입니다.
- ONAF 오일 침지형 공기 냉각: 강제 공기 냉각을 위한 외부 팬과 결합되어 성능이 크게 향상되었습니다. 장비의 과부하 용량 및 피크 전력 소비 시 고부하 전원 공급 요구 충족 기간.
장비 코어는 고투과성 실리콘 강판 또는 비정질 합금 저손실 재료를 효과적으로 사용합니다. 무부하 및 부하 손실을 줄이고 국가 수준 I 및 II 에너지 효율 표준을 충족합니다. 전체 구조 다음과 같은 복잡한 시나리오에 적합한 강화된 탱크 쉘을 갖춘 밀봉 및 부식 방지 설계를 채택합니다. 실내 및 실외 설치, 높은 고도 및 큰 온도 차이. 완전히 밀봉된 오일 회로 설계 절연유 노화 및 열화를 방지하여 향후 유지 관리 비용을 크게 줄이고 장기간 보장합니다. 장비의 안정적인 작동.
33kV 11kV 20mVA 전력 변압기는 도시 변전소, 산업 단지 배전 변전소, 새로운 에너지 그리드 연결 변전소 및 도시 기반 시설 전원 공급 프로젝트. 매체에 적합합니다. 인구 밀도가 높은 도시 주거 지역, 대규모 산업 플랜트, 전력 공급, 풍력 및 태양광 발전소 전압 변환, 전력망 업그레이드를 지원하는 공항 및 철도.
사례 연구: 방글라데시의 Brihart 33/11kV GIS 변전소 프로젝트
방글라데시 배전 시스템 업그레이드의 Brihart 33/11kV GIS 변전소 EPC 프로젝트에서 Huadian 변전소 핵심 강압설비로 33kV 11kV 20mVA 전력변압기를 맞춤 제작하여 공급하였습니다. 지역의 고온다습한 열악한 환경을 타겟으로 최적화된 제품입니다. 부식 방지, 방습 및 방열 성능을 갖추고 있으며 ONAF 공랭식 모드를 채택하여 안정성을 보장합니다. 지속적으로 높은 부하에서 작동합니다.
시운전 후 장비는 33kV 고전압 전력에서 11kV로의 전환을 성공적으로 완료했습니다. 랑푸 지역의 전원 용량 부족 및 전압 불안정 문제를 해결 지역. 이를 통해 주변 산업 및 주거 지역에 전원 공급이 보장되고, 지역 전력망을 30% 절감하고, 시운전 이후 무고장으로 안정적인 운영을 유지하며 높은 수익을 올리고 있습니다. 소유자와 지역 전력 당국으로부터 칭찬을 받았습니다.
전력망 에너지 보존 및 소비 감소 요구 사항이 지속적으로 업그레이드됨에 따라 장비가 국가 수준 I 및 II 에너지 효율 표준을 충족하도록 명시적으로 요구하는 것이 좋습니다. 조달. Huadian 제품은 저손실 철심과 최적화된 권선 설계를 활용하여 작동이 낮습니다. 에너지 소비를 줄이고 장기적인 운영 비용을 효과적으로 절감합니다.
이 대용량 변압기 모델은 쉽게 구할 수 없으며 실제 프로젝트를 기반으로 맞춤화해야 합니다. 조건. 조달 전 설치 방법, 고도, 주변 온도, 시스템 등 주요 매개변수 정확한 장비 호환성을 보장하려면 단락 용량을 확인해야 합니다.
이 전압 레벨 변압기에는 33kV/11kV 고전압 개폐 장치, SF6 가스 절연 개폐 장치, GIS는 전기 장비와 계전기 보호 장치를 결합하여 완전한 배전 시스템을 구성합니다. 전력망의 안전하고 규정을 준수하는 작동.
Q1: 이 33kV 11kV 20mVA 전력 변압기는 실외 고지대 설치에 적합합니까?
A1: 그렇습니다. Huajidian은 프로젝트의 고도와 주변 온도에 따라 변압기를 맞춤 설정할 수 있습니다. 고고도 단열 강화, UV 저항, 부식 및 습기 보호 기능으로 업그레이드되었습니다. 실외 야외, 고지대 저전압 환경에 적합하며 극한의 날씨에도 견딜 수 있습니다. 고온, 강풍, 강수량 등의 조건.
Q2: 이 변압기의 부하시 탭 절환기와 무부하 탭 절환기 구성의 차이점은 무엇입니까?
A2: 무부하 탭 절환기는 전압 조정을 위해 전원 차단이 필요하며 안정적인 그리드가 있는 시나리오에 적합합니다. 전압 및 낮은 탭 변환 주파수; 부하시 탭 절환기는 전원 차단 없이 실시간 전압 조정을 허용합니다. 정상적인 전원 공급 장치에 영향을 주지 않고 전압 변동이 크고 전력망 프로젝트에 적합합니다. 전원 공급 장치 신뢰성 요구 사항. 필요에 따라 구성을 선택할 수 있습니다.
Q3: 장비의 수명과 정기 유지보수 주기는 어떻게 됩니까?
A3: 표준 설치 및 정상적인 작동 조건에서 장비의 수명은 30년에 달할 수 있습니다. 그것은 절연유 테스트, 장비 밀봉 점검, 라인 매개변수 교정. 장비는 완전히 밀봉된 구조를 채택하여 일일 유지 관리 비용이 낮습니다. 작업 부하, 낮은 유지 관리 비용 및 강력한 장기 운영 안정성을 제공합니다.
Huajidian은 중국의 전문 고전압 변압기 제조업체 및 서비스 제공업체로서 완벽한 생산 자격, 고급 생산 장비 및 전문 기술 팀. 우리는 글로벌을 제공할 수 있습니다 매개변수 맞춤화, 도면 설계, 정확한 견적, 현장 방문을 포함한 원스톱 서비스를 고객에게 제공합니다. 설치 안내 및 판매 후 유지 관리. 변전소 프로젝트 지원이 필요한 경우 언제든지 문의하십시오. 맞춤형 기술 솔루션 및 조달 견적을 받아보실 수 있습니다.
