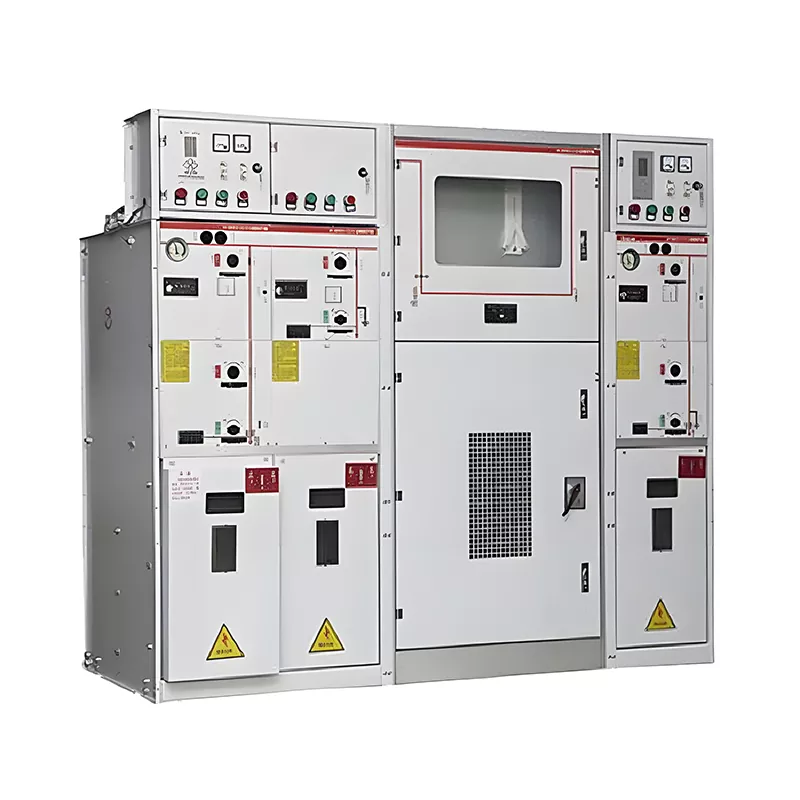

22kV SF6 GIS RMU 링 메인 유닛 개폐 장치

이 22kV SF6 GIS RMU 링 메인 유닛 개폐 장치는 Huajidian이 중전압용으로 개발한 핵심 지능형 장치입니다. 전력 분배 시스템. 기존 장비의 구조적 한계를 깨고 제품은 다음을 채택합니다. 컴팩트한 모듈형 설계, 회로 차단기, 차단 스위치와 같은 핵심 기능 장치가 고도로 통합되어 있습니다. 접지 스위치 및 계측기 변압기. 캐비닛 구조는 유선형이고 컴팩트하며 적합합니다. 도시 변전소 및 조립식 변전소와 같은 제한된 설치 시나리오.

장비의 제어판은 지능형 모니터링 장비와 장비 작동을 실시간으로 모니터링할 수 있는 시각적 관찰 창. 신뢰할 수 있는 공급업체로서 Huajidian은 지원합니다. 사용자의 실제 배전 요구 사항을 기반으로 배전을 포괄적으로 다루는 맞춤형 솔루션 토목 건물, 산업 단지, 주요 인프라 프로젝트 등 다양한 시나리오의 요구 사항을 충족합니다.

핵심 제품 장점

1. 완전히 보호되는 절연 설계, 작동 중 안전 위험 제로

장비는 내부 절연을 위해 SF6 가스 또는 친환경 가스를 사용하며 충전부는 완전히 보호됩니다. 밀폐형 구조로 외부의 습기, 먼지, 이물질, 작은 동물 등으로부터 완벽하게 격리되어 소스에서 단락 및 누출 위험이 있습니다. 또한 "5가지 증거" 디자인 사양을 엄격하게 준수합니다. 연동 작동 메커니즘과 이중 기계적 연동 보호 기능을 갖춘 전력 시스템용 캐비닛 도어는 부하 상태에서 스위치를 열고 닫는 것과 같은 오작동 문제를 효과적으로 방지합니다. 우연히 라이브 구획에 진입하여 유지 보수 인력의 안전을 종합적으로 보장합니다.

2. 부식 방지 및 내구성이 뛰어나 복잡한 작업 조건에 적응 가능

22kV SF6 GIS RMU 링 메인 유닛 개폐 장치 캐비닛은 고품질 냉간 압연 강판 또는 알루미늄-아연 코팅 강판을 미세한 부식 방지 스프레이 공정으로 처리했습니다. 높은 기계적 성질을 자랑합니다. 강도, 내마모성, 내식성이 우수하여 복잡한 실내 및 실외에서도 장기간 안정적인 작동이 가능합니다. 고온, 다습, 먼지 등의 환경. 가스 충전 시설의 연간 가스 누출률 개폐 장치는 0.1% 이하로 강력한 장비 작동 안정성을 보장하고 후속 유지 관리를 크게 줄입니다. 비용.

3. 모듈식 및 유연한 조합, 간단하고 편리한 작동

이 제품은 표준화된 기능 모듈 설계를 채택하여 들어오고 나가는 자유로운 조합을 허용합니다. 현장 배전 요구에 따른 라인 장치, PT 장치 및 변압기 장치는 맞춤형 요구 사항을 충족합니다. 다양한 프로젝트의 구성 요구 사항. 패널은 과학적으로 분할되어 있으며 표준화되어 있습니다. 버튼, 손잡이, 악기의 배열. 명확한 운영 절차 지침이 표준으로 제공됩니다. 전기 주 배선 시뮬레이션 다이어그램 및 고전압 경고 표시를 통해 운영자 학습 비용을 절감하고 우발적인 활성화 위험이 있어 표준화되고 간단한 조작이 가능합니다.

4. 지능형 모니터링, 낮은 유지 관리 비용

내장된 지능형 모니터링 장비는 내부 기압, 온도 및 작동 상태를 감지할 수 있습니다. 실시간으로 장비를 모니터링하여 결함과 이상 현상을 신속하게 보고하고 지능형 조기 경보 및 원격 달성 모니터링. 완전히 밀봉된 일체형 구조로 빈번한 유지보수 및 부품 교체가 필요하지 않으며, 유지 관리 작업량을 크게 줄이고 효율성이 높고 소비가 적은 작업을 달성합니다.

핵심 기술 매개변수

Huajidian 22kV SF6 GIS RMU 링 메인 유닛 개폐 장치는 여러 가지 엄격한 업계 테스트를 거쳐 다음을 보장합니다. 중전압 배전에 대한 국내 및 국제 표준을 충족하는 안정적이고 안정적인 매개변수 장비:

- 정격전압 : 12kV/24kV

- 정격 전류: 630A/1250A

- 정격 주파수: 50Hz

- 상용주파 내전압 : 42kV/65kV

- 낙뢰 충격 내전압 : 75kV/125kV

- 보호 등급: 가스 챔버 IP67/캐비닛 IP4X

- 연간 가스 누출률: 0.1% 이하(가스 충전 캐비닛)

주요 응용 시나리오

컴팩트한 구조, 높은 안전성, 높은 안정성을 갖춘 이 장비는 다양한 주류 분야에서 널리 사용됩니다. 중간 전압 배전 시나리오:

1. 도시지원 : 도시주거지, 상업단지, 오피스빌딩 배전실

2. 산업용 배전: 산업단지, 제조공장 중압 배전망

3. 도시 전력망: 도시 배전망 업그레이드 및 링 네트워크 전력 공급 노드

4. 주요 인프라 프로젝트: 공항, 철도, 병원 등 중요 시설의 전원 공급 시스템

엔지니어링 적용사례

1. 내몽고 배너/현 도시 전력망 개조 프로젝트

내몽고 에진 호로 배너(Ejin Horo Banner)의 오래된 주거 지역에 있는 전통적인 링 메인 유닛(RMU)은 열악했습니다. 습기 및 방수 기능이 있어 장마철에 물이 침투하거나 합선이 발생하기 쉽습니다. 주민들의 정상적인 전력 공급에 영향을 미칩니다. 이 프로젝트는 Huajidian 22kV SF6 GIS RMU RMU 링 메인 유닛을 채택했습니다. 배치. IP67 완전 밀봉 보호 및 우수한 내식성을 바탕으로 물에 효과적으로 저항합니다. 장마철 습한 환경으로 인한 축적 및 침식으로 인한 쉬운 문제를 완전히 해결합니다. 오래된 장비의 고장. 장비 가동 후 해당 지역의 전원 공급 실패율 95% 감소하여 주민에게 무정전, 안정적인 전력공급을 실현하며 도시공간을 성공적으로 완성하였습니다. 배전망 안전 업그레이드 및 개조.

FAQ

Q1: 22kV SF6 GIS RMU 링 메인 유닛 개폐 장치의 서비스 수명 및 유지 관리 주기는 어떻게 됩니까?

A: 이 Huajidian RMU 링 메인 유닛은 완전히 밀봉된 부식 방지 구조와 고품질 코어를 채택합니다. 설계 수명이 최대 30년인 구성 요소입니다. 연간 공기 누설률이 0.1% 이하로 매우 낮습니다. 완전 밀폐형 방진 및 방습 설계로 장비 유지 관리가 최소화됩니다. 루틴 점검은 6개월마다 공기압과 작동상태만 확인하면 되며, 종합적인 전문가의 3~5년마다 유지관리가 필요하므로 장기적인 유지관리 비용이 크게 절감됩니다.

Q2: 장비가 고온 다습 등 혹독한 실외 조건을 견딜 수 있습니까?

답: 그렇습니다. 장비 캐비닛은 높은 수준의 부식 방지 스프레이가 적용된 알루미늄-아연 코팅 강판을 사용합니다. 우수한 내후성과 내식성을 제공하는 공정입니다. 내부 전기 부품은 완전히 밀봉 및 보호되어 고온, 고온과 같은 가혹한 환경의 간섭을 효과적으로 저항합니다. 습도, 먼지 및 염수 분무. -40℃ ~ +85℃ 범위에서 안정적으로 작동 가능하여 복잡한 작업에 적합 중국 여러 지역의 환경.

Q3: 제품이 맞춤형 맞춤화 및 현장 설치 안내 서비스를 지원합니까?

답: 그렇습니다. 전문 제조업체 및 공급업체로서 Huajidian은 포괄적인 맞춤형 맞춤화 서비스를 제공할 수 있습니다. 장비의 입구 및 출구 장치, 지능형 모니터링 기능, 보호 매개 변수 및 외관 프로젝트 필요에 따른 표시. 프로젝트의 라이프사이클 전반에 걸쳐 원스톱 서비스를 제공하며, 솔루션 설계, 현장 설치, 시운전, 운영 및 유지 관리, 판매 후 지원 등이 포함됩니다. 우리의 전문 기술팀은 프로젝트 전반에 걸쳐 모든 종류의 현장 문제를 해결합니다.

Huajidian 브랜드 보증

Huajidian은 "결함 없는 배송 및 전체 주기 서비스"라는 품질 철학을 고수합니다. 전체 22kV SF6 GIS RMUR 링메인유닛 개폐장치는 상용주파 내전압, 부분방전, 제품이 산업 표준 및 프로젝트 사용법을 충족하는지 확인하기 위해 공장을 떠나기 전에 온도 상승 요구 사항. 표준화된 생산 시스템과 종합적인 A/S 시스템을 바탕으로 고객에게 전문적이고 효율적이며 안정적인 통합 배전 장비 솔루션으로 솔루션 설계부터, 장비 생산, 설치 및 시운전부터 사후 유지보수까지.
