전력 시스템 12kV, 630A
인증 IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

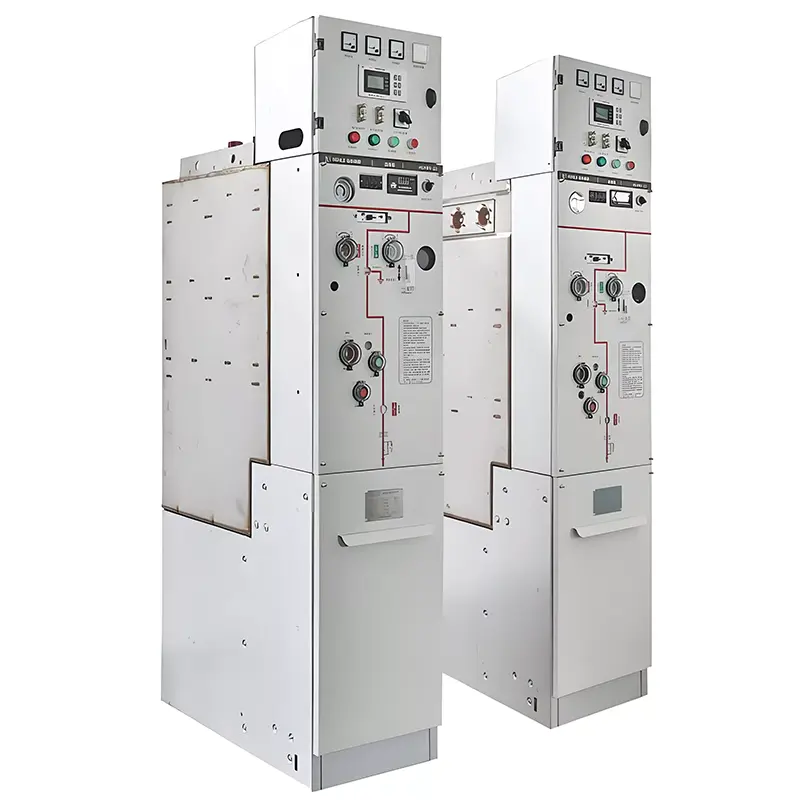

Huajidian 11kV SF6 GIS 가스 절연 개폐 장치는 지능적이고 환경 친화적이며 내구성이 뛰어난 링입니다. 최신 배전 시스템을 위해 특별히 설계된 메인 유닛입니다. 기존 SF6 절연과 비교 배전반인 본 제품은 온실가스인 SF6 대신 건조한 공기와 질소를 사용하여 SF6 Zero를 달성합니다. 전력망 운영으로 인한 탄소배출을 대폭 감소시키며 뛰어난 친환경성과 에너지 절약 이점.
장비는 콤팩트한 레이아웃과 표준화된 모듈형 설계를 채택하고 센서 획득, 자동 기능을 통합합니다. 제어 및 지능형 모니터링 기술. 전력 수신, 분배, 보호 및 모니터링 기능으로 안정적인 작동과 강력한 간섭 방지 기능을 보장합니다. 모든 제품은 공장 전체 공정에 걸쳐 엄격한 품질 검사를 실시하여 안정적이고 신뢰할 수 있는 품질을 보장합니다. 전력을 포괄적으로 포괄하는 다양한 시나리오에 대해 표준화되고 맞춤형 제품 솔루션을 제공할 수 있습니다. 도시 주거용 전원 공급 장치, 새로운 에너지 그리드 연결, 산업 및 광업 기업의 배포 요구 사항, 교통 허브, 의료 시설, 슈퍼마켓.
11kV SF6 GIS 가스절연 개폐장치는 깨끗한 공기와 질소를 절연 및 소호 매체로 사용하며, SF6 온실가스 오염을 완전히 제거합니다. 이 장비는 우수한 밀봉 성능을 자랑합니다. 연간 누출율은 0.01ppm에 불과하고 내부 수분 함량은 150μL/L 이하로 국내외 기준을 충족합니다. 녹색 전력망 구축 표준을 마련하고 장기적으로 저탄소, 환경친화적, 안정적인 운영을 가능하게 합니다. 배전 장비의 작동.
고정밀 센싱, 자동제어, 정보획득 시스템을 갖추고 있어 모니터링이 가능합니다. 장비 작동상태 및 부분방전을 실시간으로 확인하여 고장조기경보 및 원격제어가 가능합니다. 그것 그리드 자동화 자가 치유 기능을 지원하여 라인 결함을 신속하게 찾아 격리하고 효과적으로 개선합니다. 배전망의 지능 수준과 운영 및 유지 관리 효율성.
통합 모듈형 설계를 채택하여 장비가 작은 면적을 차지하고 상단 및 측면 확장을 모두 지원합니다. 다양한 설치 공간에 적응하는 설치 방법. 장비는 8도 각도의 견고한 구조를 가지고 있습니다. 내진 강화 기능이 있으며 내구성이 매우 뛰어납니다. 회로 차단기의 기계적 수명은 최대 10,000회입니다. 단로스위치와 접지스위치의 수명은 3,000사이클이며, 1사이클당 저항은 주 회로의 위상은 120μΩ 이하로 장기적으로 안정적이고 오류 없는 작동을 보장합니다.
-40℃ ~ +50℃의 극한 온도 환경에서도 안정적으로 작동할 수 있으며, 4000미터 이하의 고도에서 사용되며 높은 습도와 가혹한 기후 조건을 견딜 수 있습니다. 공기 챔버에는 IP67이 있습니다. 보호 등급이며 캐비닛 외부에는 IP4X 보호 등급이 있어 먼지, 물 및 이물질 침입을 방지하여 복잡한 실내 및 실외 작동 조건의 요구 사항을 충족합니다.
- 정격전압 : 12kV
- 정격 주파수: 50Hz 삼상 AC
- 시스템 유형: 단일 부스바/단일 부스바 분할 시스템
- 주위 온도: -40℃~+50℃
- 상대습도 : 일평균 <95%, 월평균 <90%
- 적용 가능한 고도: 4000m 이하
- 내진 : 8도
- 정격 전류 : 630A
- 아크소호방식 : 진공차단기
- 절연 매체: 깨끗한 공기/질소
- 정격단락차단전류 : 20kA
- 3s 정격 단시간 내전류 : 주회로 20kA, 접지회로 17/4kA
- 1분 전원주파수 내전압 : 상간/접지 42kV, 브레이크오프 48kV
- 낙뢰 충격 내전압 : 상간/접지 75kV, 차단 85kV
- 부분방전: 20pC 이하
- 내부 아크 내성: 20kA/0.5s
- 연간 가스누출률 : 0.01ppm
- 제로 압력 작동: 제로 게이지 압력에서 정상 작동 지원
- 상부 확장 차단기 캐비닛/케이블 캐비닛: 420×850×1950
- 상단 확장형 PT 캐비닛 : 600×850×1950
- 측면 확장 차단기 캐비닛/케이블 캐비닛: 420×850×2000
- 측면 확장형 PT 캐비닛 : 600×850×1950
Huajidian 11kV SF6 GIS 가스 절연 개폐 장치는 주로 산업 및 산업 분야의 전력 수신 및 분배에 사용됩니다. 민간 케이블 링 네트워크 및 유통 네트워크 터미널 프로젝트. 도시 주거용 전력에 폭넓게 적용 가능 배전, 소형 변전소, 스위칭 스테이션, 케이블 분기 박스, 박스형 변전소, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전소, 병원, 경기장, 철도, 터널 및 기타 민간 건물, 산업 시설 등 다양한 중전압 배전 시나리오를 다루는 시나리오 생산, 신에너지 발전 등을 담당하고 있습니다.
충칭의 한 물류 산업 단지는 노후화된 장비와 불충분한 전원 공급 신뢰성으로 어려움을 겪었습니다. 는 프로젝트는 기존 장비를 Huajidian 지능형 GIS 개폐 장치로 교체했습니다. 모듈식 설계를 활용하고 신속하게 설치, 프로젝트는 단시간에 장비 교체 및 그리드 연결 시운전을 완료하여 다음을 달성했습니다. 공원 전력망의 지능형 모니터링. 제품의 20kA 단락 내성 성능 및 내부 아크 보호 성능은 산업 부하 변동의 영향을 효과적으로 저항하여 안정적인 전력을 제공합니다. 공원의 생산 및 물류 운영을 위한 공급.
Q1: 기존 SF6 장비와 비교하여 이 GIS 스위치기어의 핵심 환경 이점은 무엇입니까?
기존 GIS 장비는 온실 효과가 강한 SF6 가스에 의존하며 누출로 인해 심각한 피해를 입을 수 있습니다. 환경 피해. 이 Huajidian 장치는 순수한 공기와 질소를 환경 친화적인 단열 매체로 사용합니다. SF6 오염 위험을 완전히 제거합니다. 한편, 장비는 우수한 밀봉 성능을 자랑합니다. 연간 누출율이 0.01ppm에 불과해 녹색 및 저탄소 특성을 강조하여 주류로 자리매김하고 있습니다. 현대적인 그린 스마트 그리드를 위한 업그레이드 제품입니다.
Q2: 장비는 높은 고도, 낮은 온도와 같은 극한 환경에서도 정상적으로 작동할 수 있습니까?
안정적으로 작동할 수 있습니다. 이 제품은 열악한 작업 조건을 위해 특별히 설계되었습니다. 온도 범위는 -40℃ ~ +50℃이며 고도 4000미터 이하에 적합하며 지진 강도는 8도입니다. 저온, 저압, 고습 등 가혹한 환경을 견딜 수 있는 저항 성능. 또한 제로 게이지 압력 작동을 지원하여 약간의 기압 변동에도 정상적인 작동이 가능하며, 매우 높은 작동 안정성을 보여줍니다.
Q3: 제품이 맞춤형 솔루션을 지원하고 판매 후 기술 서비스를 지원합니까?
Huajidian은 모든 시나리오에 대한 맞춤형 솔루션과 원스톱 기술 서비스를 제공합니다. 사용자의 기준으로 설치 공간, 운영 조건, 그리드 구성 등 장비 확장 방법을 맞춤화할 수 있으며, 매개변수 구성 및 지능형 모니터링 기능. 우리는 또한 다음을 포함한 전체 프로세스 서비스를 제공합니다. 사전 판매 솔루션 설계, 판매 중 설치 지침, 판매 후 운영 및 유지 관리. 상담하실 수 있습니다 언제든지 견적, 도면, 솔루션 최적화 서비스를 받으실 수 있습니다.
Huajidian은 표준화된 공장 생산 시스템과 포괄적인 기술 서비스 시스템을 활용하여 고품질 11kV SF6 GIS 가스 절연 개폐 장치 및 관련 서비스를 전 세계 사용자에게 제공합니다. 우리는 제품을 지원합니다 맞춤화, 기술 조정, 도면 제공 및 현장 안내. 제품 견적의 경우 매개변수 매칭, 케이스 상담 등 언제든지 홈페이지나 핫라인을 통해 문의해주세요.
